Részleges kisülések szilárd szigetelés
Mérése részleges kisülések .................................... ... 8
Jellemzői részleges kisülések használt
Listája felhasznált irodalom 13 .......................................
Az egyik legfontosabb probléma a modern energiaipar - egy gyors keresés és megszüntetése hibáinak a készülékre. Bizonyos esetekben lehetőség van arra, hogy azonosítsa a kárt meg, még mielőtt a baleset történt, azaz a megakadályozzák sürgősségi folyamatok a rendszerben. Más esetekben szükséges, hogy gyorsan érzékeli károkat, és úgy tűnt, hogy távolítsa el időtartamának csökkentése a sürgősségi leállás.
Jelenleg a szigetelés diagnosztikai eljárás részleges kisülés (PD) széles körben használják a laboratóriumi és a gyár transzformátor berendezés minőségellenőrzése szigetelő termékek Magyarországon, és sok külföldi országban.
Azonban, ha ellenőrző állam az elektromos berendezések diagnosztikai részleges kisülések ig használható viszonylag ritkán, jelenléte miatt a különféle zajok, amelynek mértékét a meglévő tárgyak lényegesen magasabb, mint a padon tesztek és elismert módszerek rekesz CR jelek zavaró jelek még nem létezik.
Ezen túlmenően, a jelenlegi, nem kielégítő kutatási eredmények jellemzőitől függően a Cseh Köztársaság idején elektromos berendezések működését, ami lehetővé tenné, hogy előre a bontást szigetelés jellemzői a Cseh Köztársaság és megakadályozza tönkremehet a felszerelés.
Így a vizsgálat részleges kisülések, fejlesztése érdekében a szigetelés diagnosztika az elektromos berendezések, sürgető feladat.
Részleges kisülések elszigetelten
Levegő vagy egyéb gáz felvételét az egyik leggyakoribb típusú szigetelés hibák koncentráljuk. Mivel a permittivitás levegő többször kisebb, mint a dielektromos állandója a környező szilárd dielektromos, a térerősségnek a gáz üreg jelentősen meghaladják az átlagos térerősség a szigetelés. Ezért néha egy üreget ionizációs folyamatok is előfordulhat, üzemi feszültségen. A készlet az ilyen eljárások az úgynevezett részleges kisülések, mivel csak egy kis része a teljes elektródok közötti távolság.
Az esemény a részleges kisülések legtöbb típusú szigetelés (az egyetlen kivétel kerámia hőszigetelés) teljesen elfogadhatatlan, mert ez vezet a gyors bomlása a szigetelő és a diffúzió hiba. Például a csillám szigetelő általában teljes bontását előfordul néhány évvel bekövetkezése után részleges kisülés és bontása is előfordulhat néhány hónapon vagy akár napon a papír szigetelés.
Ezért fontos tervezési elv izolálása az a követelmény hiányában a ionizációs levegő zárványok üzemi feszültségen vagy kiküszöbölve zárványok magukat (evakuálással, kompaundálás, stb). Ha a belsejében a szerves szigetelés üzemi feszültségek, részleges kisülések jelenik meg, akkor ez a „Corona” a szigetelő szerkezet a megfelelő pillanatban, hogy kell cserélni, vagy utóbb elkerülhetetlen letörés fellép egy váratlan időben.
Kimutatására szolgáló eljárások részleges kisülések
Így sok közös típusú szigetelés építési elemeket kell azonosítani részleges kisülések a névleges feszültségen. A legszélesebb körben használt ezt a feladatot kapott elektromos és akusztikus módszerek.
Elektromos kimutatására részleges kisülések.
Ezek a módszerek mérésén alapul hurokáramot szabályozott impulzusok.

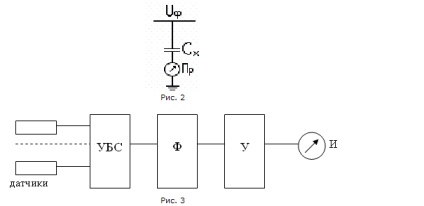

Reakcióvázlat mérések: Elsődleges mérési áramkör - összhangban felvétel egy mérőműszer Pr föld áramkör szabályozott rendszer Cx. Amikor az aktuális impulzus áramkört készülék Pr annak nyilvántartásokban.
Kiegyensúlyozó Node WCD jeleket, és egy csillapító csatlakozik az érzékelők. UBS át kilép, a harmonikus szűrő F és az erősítő csatlakoztatott indikátor I.
Node kiegyensúlyozó jeleket, és csillapító WCD lehet-e különböztetni a teljes fázisjelgeneráló csak azt a részét, amely a részleges kisülés impulzusok. A csillapító nemlineáris elemet, amelynek kimeneti jelet korlátozott mértékű. A kis bemeneti jel csillapítás gyakorlatilag változatlan továbbítja a bemenő jelet a kimenetre, és igen nagy bemeneti jel, a kimeneti jel arra korlátozódik, hogy biztosítsák a normális működését a készülék későbbi áramkörök.
Ha a mérőeszköz közé tartoznak közvetlenül a 2. ábrán látható, ez fog átfolyni a szivárgási áram, amelyet nehéz felismerni a részleges kisülés impulzusok. Ezért a vonatkozó áramok első „egyensúly”. Ebből a célból az alábbi rendszert alkalmazni:
Ezekben a rendszerekben a jel jár kényszeríteni a tárgy (transzformátor) semleges. Pickup jel segítségével akár egy ellenállást (4. ábra a) (viszonylag kis üzemi feszültségeket a teljesítmény az ellenőrzött objektum), egy nagyfeszültségű transzformátor VTN (nagy névleges feszültség). Ebben az esetben az áram és a feszültség a semleges már „kiegyensúlyozott”, ott fordul elő nem fázisáramokat a hatalom a tárgy, hanem csak enyhe legnagyobb kiegyensúlyozatlanság áram, amely ellen könnyebb felismerni impulzusok PD (pontosabban a „látszólagos töltés” áramimpulzusokhoz részleges kisülés ).
Mérésekor részleges kisülés impulzusok paraméterek (HDI) vonatkozik pulzus amplitúdó mérő értékeket. Oszcilloszkóp mutatójának (I) a 3. ábra további információt a természet a vett jelek, és lehetővé teszi, hogy kiderüljenek és megszűnjenek egyes zajt. A mérési egyéb paraméterek HDI megfelelő készülékek (méter átlagos érték, teljesítmény, stb.)
Sokkal több információt a folyamat részleges kisülési impulzusokat ad a megoszlása a megnyúlást. Ebben az esetben, mivel a jelző (ii) használja a amplitúdója diszkriminátor (blokk elosztó impulzusok csoportokba függően amplitúdó), és megszámolja a megfelelő amplitúdójú impulzusok: HDI-t csaknem azonos amplitúdójú számít egy méter, HDI más amplitúdókkal - egyéb számlálók.
A leghatékonyabb szabályozásában szigetelése berendezések működése biztosítja a folyamatos mérése a részleges kisülés.
Néha, ahelyett, reagál az elektromos impulzusok részkisülési, azon a tényen, hogy ha ilyen létrehozott kisülések sokféle rádióhullámok. Beállítása egy közeli ellenőrzött tagja szigetelőanyagszerkezet megfelelően hangolt rádióvevő képes érzékelni részleges kisülések megjelenő dinamikáját jellemző zaj. Általában a hangszóró nincs használatban, és a kimeneti áramkör csatlakozik a rádió mérőeszközzel.
Akusztikus kimutatására részleges kisülések.
Ez a csoport kimutatására szolgáló módszerek részleges kisülés, amely az eredeti rögzítik a hangot „klikk”, amely rendszerint ilyen kisülés. Ahhoz, hogy meghatározza a helyét a kisülés kell mérni a terjedési idő az akusztikus jelet a pontok, ahol a mikrofon (legalább három).
Mérése részleges kisülés
Mérése részleges kisülések üzemi körülmények között (PD) lényegesen eltér mérések a laboratóriumban. Ez elsősorban annak köszönhető, hogy a jelenléte intenzív külső zajt, corona, általában hiányoznak a méréseket a laboratóriumban.

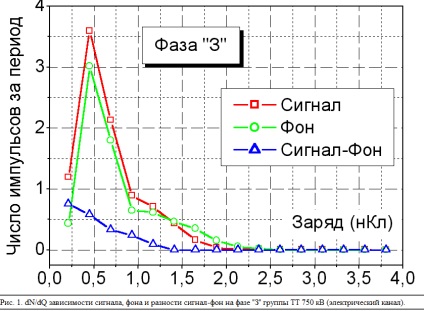

Jelek a külső zajt, általában nem térnek el a PD jelek ezek forrása lehet a Cseh Köztársaság a környező berendezések. Ezért a legjobb módja elválasztó jel és az interferencia jelek CR külön mérését a külső zavaró jelek hiányában feszültséget az ellenőrzött objektum (háttér mérés). Ezután feszültség van a tárgy és egy másik mérés. Ebben az esetben a felvett összeget CR jeleket, és a külső zajokat (jel). Kivonás ilyen mérések lehetővé teszi, bontsa csak jelzi CR (Signal - háttér). Ábra. 1 - eredményét mutatja kivonásával a háttérben. Amint az ábrából látható, miután kivontuk a háttér hatékony intenzitását az interferencia jel csökkent az időben (intenzitása a PD jelek nem változik a kivonás), és nyilvánvalóvá vált, hogy a felvett jelek egy negatív (vagy inverz pozitív) korona, ahelyett, CR a tárgy (fázisszög - 90. egyetlen csúcsot időszak)
Jellemzői részleges kisülések, amelyek használják a diagnózis
Ennek oka a megnövekedett használata a módszer a regisztrációs részleges kisülések (PD) a diagnózis az elektromos szigetelés nagyfeszültségű berendezés működési feltételei volt a magas hatásfok. A - Az első E módszer alkalmazása, amely nagy érzékenységgel képes felismerni a kialakulását a Cseh Köztársaságban a hibás területeket a korai szakaszban. A - A második, a jellemzői a Cseh Köztársaság lehetővé teszi a többoldalú értékelését tulajdonságai és hibái karakter CR folyamat. C - A harmadik módszer lehetővé teszi, hogy meghatározzuk tulajdonságait az integrál CR jellemzővel több bitet, és a tulajdonságait egyetlen bit. B - A negyedik, a módszer lehetővé teszi, hogy az tükrözze a hatása a kibocsátások nélkül tehetetlenség elszigetelten.
Között az izolációs által meghatározott paraméterek szerint a különböző módszerek, a jellemzői a Cseh Köztársaság a legtöbb információt a veszélye hibák. Szigorúan véve, hogy leírja a jellemzőit a Cseh Köztársaság elegendő tudni értékeit látszólagos töltés és a fázis, azaz egy átmeneti helyzetben az időszakban a mért töltés feszültség. Egyéb jellemzők, kivéve a Ui és Ue, számítással meghatározott.
A folyamat több szakaszból PD: PD kezdeti vezető folyamatok helyreállítási gyakorlatilag hőszigetelő tulajdonságokkal, azaz reverzibilis folyamat szigetelési degradáció; .. CR szakaszos eljárás, amelyben a jelenségek ideiglenes csillapítás CR; folyamatos fenntartására, a Cseh Köztársaság, ami a progresszív pusztulását a szigetelés.
A gyakorlatban, minőségellenőrzési szigetelés gyártott nagyfeszültségű berendezések vett főleg jellemző a Cseh Köztársaság - a látszólagos töltés q egy PD impulzus.
Ismeretes, hogy a látszólagos q töltéssel, a detektált regisztrációs rendszer része a teljes töltés qv, semlegesítjük PD inklúziós.
Ha elképzeljük elkülönítése egyenértékű áramkör a minta forrása a Cseh Köztársaság, a nyilvántartási rendszer, ábra. 5, könnyű meghatározni, hogy a detektált q töltéssel függ paraméterek regisztrálja áramköri elemek és a mintatartály izolálása.
5. ábra helyettesítő áramkör izolált mintát a CR.
C1, C2 - kapacitás közötti szigetelés vezetőképes pólus felületek és a felvételét a minta elektródák; SD - mintatartó edény szigetelés; SS - csatoló kondenzátor; Z és - mérőelem; JV - parazita kapacitás.
Circuit szigetelés cseréje Csehországgal lehet bemutatni részletesebben látható. 6, bemutató során a kisülési töltés foltok a falakon a zárványok formájában vezetőképes lemezek (alapuló számos feltételezések).
Ábra. 6. reakcióvázlat szubsztitúciós minta izolálása a szélén hatása töltés foltok CR.
C10, C20 - kapacitás közötti szigetelés vezetőképes pólus felületek és a felvételét a minta elektródák; S1K, S2K - regionális kapacitás szigetelés oszlopok; CRS - regionális kapcsolási kapacitást.
Kiszámítása kapacitív vagy befogadás SΣ1 SΣ2 (ahol SΣ1 S1K = C10 +, C20 + = SΣ2 S2K) képest az elektróda elektróda távolság H „és H„azt mutatja, hogy a távolságok sokkal nagyobb, mint a méretei befogadás ábra. 7, a kapacitás SΣ1 SΣ2 vagy változtatásokat jelentéktelen mértékben.
Ábra. 7 geometriai paraméterek és annak helyét képest az elektróda.
Diagnosztizálására az állam szigetelése elektromos berendezések részleges kisülés egy hatékony módszer az elektromos indukció regisztrációhoz CR szenzor segítségével a nagyfrekvenciás áram transzformátor adatfeldolgozás személyi számítógépen.
Az eredmények azt mutatják, hogy az optimális diagnosztikai paraméter PD a hatalom a Cseh Köztársaságban. A karakter CR intenzitás változás stádiumától függően az öregedés szigetelés módszerével gyorsított termikus öregedés.
Az eredmények azt mutatják, hogy a diagnosztikai rendszer részleges kisülések segítségével komplex CR jellemzőit kapott kifejlesztett szoftver, hatékony kiértékelésére jelenlegi ssostoyaniya szigetelés és megjósolni a hátralévő életét.
Listája használt irodalom
Benning P. „Villamos szilárdság szigetelőanyagok és tervez.
