Legutóbb, szemben a következő probléma, gyűjtöttem két basszus erősítő TDA7294, a következő lépés az volt, hogy építsenek egy bipoláris impulzus tápegység, de valahogy nem tudtam várni, hogy teszteljék a funkcionalitás az erősítők. Természetesen transzformátor két szekunder tekercseléssel a megfelelő feszültségre nem volt, sőt nem egy transzformátor két szekunder tekercseléssel.
Ásó annak junk találtak nem túl erős két transzformátor, minden volt, egy szekunder tekercs, de különböző feszültségű. Ezután úgy döntöttem, hogy összegyűjtsék a díj, amely egyike lesz a szekunder tekercs tenni a kettős ellátás.
Olyan eszköz, amely átalakítja a feszültséget egy unipoláris bipoláris a következő rend:
A rendszert az interneten található, de ez nem nagy ügy, és bemutatják a munka nem vagyok a készüléket.
Alkatrészek összeszerelése:
Egyenirányító dióda híd
Bármely kívánt feszültség és áram
Közös KBU-610, KBU-810
Film vagy kerámia
Töltse összetevők listáján a PDF-fájlban
Ebben a cikkben ismertetett átalakító kettős ellátás unipoláris nem működik állandó áram az inverter bemenet. Ez csak akkor működik, váltakozó áram. Az eszköz lényege olyan, hogy lehetséges, hogy a kettős ellátás egyetlen szekunder tekercs.
Híd egyenirányító választani, mi a legfontosabb dolog, hogy jött ki a feszültség és az áram. Feküdtem a hosszú forrasztási hidak RBA-401, 4 amper áram, feszültség 95 V volt. Hogy a kínálat egy TDA7294 (+ -30V) elég. Közös hidak KBU-610, KBU-810 és mások.
Ha szeretné használni a készüléket feszültség nagyobb, mint 45 V, cserélje ki a C1, C5 nagyfeszültségű. Nem volt elektrolit kapacitás 4700 uF, de voltak 2200 uF őket tettem a 4 db.
Apoláros kondenzátorok C2, C6 tettem polipropilén, a szétszerelés számítógépes tápegységek.

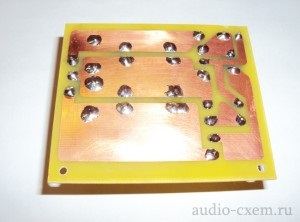

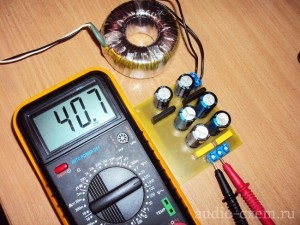

Transzformátor Régebben a gyűrűt, egy szekunder tekercs feszültsége 29 V, 50 watt. Miután egyengető volt + -41 V a kondenzátorok.

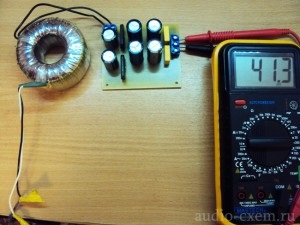

Amikor ellenőrzi bekapcsoltam TDA7294, ne szorítsák ki a körülbelül 35 watt, míg a lehívás feszültség + -25 voltot. A legtöbb feszültségcsökkenés miatt bekövetkezett gyenge transzformátor. A meghajtó áramkör, az összes elemet volt hideg, meleg hidak híd.
Következtetni, hogy a hatásos teljesítmény az átalakító bipoláris unipoláris, hogy stabil, és lehet használni, hogy tápláljuk a LF erősítők.
Kevesebb a készülék használata csak AC bemenet.
