Ezek során létrehozott elektromos áram a töltéshordozók a csak egyféle (elektronok vagy lyukak).
FET kétfélék:
- egy kontroll p-n-csomópont;
- egy szerkezet fém-szigetelő-félvezető (MIS)
A vezérlő tranzisztor p-n-átmenet egy lemez (rész) félvezető anyag, amelynek vezetőképessége p- vagy n-típusú, amelyek össze vannak kötve a az elektródok végei - a forrás és nyelő. Mentén a lemezt van kialakítva egy elektromos csomópont (p-n-csomópont vagy Schottky csomópont), amely elektróda levezethető - redőny.
FET nevezzük félvezető eszköz, erősítő tulajdonságai, amelyek miatt az áramlás a többségi töltéshordozók átfolyik a vezető csatorna, elektrichoskim mező. Az akció a FET miatt töltéshordozók egy polaritású.
A jellemző az FETtranzisztorból nagyfeszültségű nyereség és a magas bemeneti impedancia.

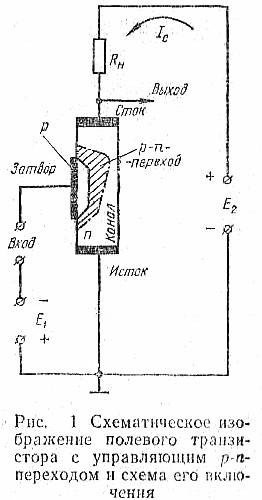

A legegyszerűbb térvezérlésű tranzisztor áll egy tányér félvezető anyag egy p-n-átmenet a központi rész és ohmikus kapcsolatok a szélek (1. ábra). Az akció a készülék alapul függését a vastagsága a tértöltési (SCR) p-n-átmenet az alkalmazott feszültség hozzá. Mivel a záróréteg, majdnem teljesen mentes a mobil töltéshordozók, a vezetőképessége közel nulla.
Így a félvezető lemez nem terjed ki a záróréteg, a vezetőképes csatorna van kialakítva, a részén, amely attól függ, hogy a vastagsága a IPF. Ha bekapcsolja az áramforrást E2, amint azt a [ábra. 6.1, majd egy tányér félvezető, egyenirányító közötti érintkezés Ekkor áram fog folyni. Régió egy félvezető amelyben töltéshordozók áramlását szabályozza, egy vezetőképes folyosón nevű.
Az elektróda a FET, amelyen keresztül áramolhat az áramutat a töltéshordozók, vagyis a forrás és az elektród, amelyen keresztül azok kibújnak a csatorna, - a lefolyóba.
Az elektróda a FET, amely el van látva egy elektromos jel „használják, hogy ellenőrizzék a folyó áram mennyiségét a csatornán keresztül, az úgynevezett kapun.
Ahhoz, hogy minden egyes elektród terminálok csatlakozott, a megfelelő nevet viselő (forrás, lefolyó és kapu). A kapu működik, mint egy vákuum trióda rács. Forrás és nyelő megfelelnek a katód és az anód. Az összeg a jelenlegi a csatornában (a E2 és R = const) függ az ellenállást a laprész között a lefolyó és a forrás, azaz. E. A nagy mértékben a hatékony keresztmetszeti területe a csatorna.
Forrás E1 generál negatív feszültség a kapun, amely növekedéséhez vezet a záróréteg vastagsága és csökkenti egy csatornát keresztmetszete. A csökkenő csatorna keresztmetszete növeli az ellenállást a forrás és nyelő csökken, és az aktuális értéket Ic. Csökkentése a kapu feszültség csökkenését okozza a csatorna ellenállás és a növekedés Ic áram. Következésképpen a jelenlegi átfolyó csatornán keresztül modulált jeleket alkalmazni a kapuhoz.
Mivel a p-n - átmenet tartalmazza fordított irányban, a bemeneti impedanciája a készülék nagyon nagy.
A negatív feszültség a kapu képest a forrás, egy ilyen bővítés okozhat IPF, amelyben a vezetőképes csatorna lenne átfedésben. Ez a feszültség az úgynevezett küszöbérték vagy kikapcsolási feszültsége. Ez megfelel a feszültség vákuumcsöves zár.
A p-n - átmenet nemcsak az „kereszt” a feszültség E1 de a „hosszirányú” feszültség esik a elosztott ellenállása a csatorna által termelt áram a forrástól a csatorna. Ezért IPF szélessége a lefolyó megnő, és a hatékony csatorna keresztmetszete ennek megfelelően csökken (lásd. Ábra. 1). Ilyen típusú eszközöket nevezzük FET, és a kapuhoz egy p-n átmenet vagy egy p-N- szabályozó csatorna.
