Szétszerelés és összeszerelés a sorozat karabélyok „bar”

előző ◈ a következő

Ez a sorozat akasztók "bar", "Bars-4" és "Leopard-4-1." Akasztók "bar-4" és „Elk-7„egységesek a 85%.

Karabély szétszerelése „Bars-4-1” készül a következő sorrendben:

1. Elkülönített távcső (ha van ilyen). Ehhez:

♦ lazítsuk konzol csavarok segítségével 2 mm-es átmérőjű lyukasztó;

♦ távolítsa el az optikai látvány konzolokkal.

2. Külön tárolni. Ehhez kattintson a zár gyűrűt, és külön a boltban.

3. elválasztja a kapun. Ehhez:

♦ kapcsolja ki a biztosítékot, amivel azt függőleges helyzetben;

♦ meghúzza a ravaszt;

♦ a retesz nyitott, és bontsa ki a vevő.

4. tudatában van a zár. Ehhez:

♦ be egy eltolódás átmérője 3 mm nyúlvány a nyílás csatár;

♦ tartja csavart a fogantyú, viszont a csatár az óramutató járásával ellentétes képest a kapu;

♦ forgassa a tengelykapcsoló kart az óramutató járásával megegyező irányban, hogy a reteszelő kiemelkedés átfedését a kapu horony;

Photo. Vadászat karabélyok "Bars-4"

♦ külön a tengelykapcsoló a kapu;

♦ távolítsa el a dobos a mozgatója.

Szétszerelés és összeszerelés a sorozat karabélyok „bar”

Ábra. Részletek karabélyok „bar”:

1 - hordó; 2 - vevő; 3 - az alapja a látvány; 4 - a tengelye látvány; 5 - borda; 6 - beállító dob elől; 7 - célgömbje bázis; 8 - repülni; 9 - kapu; 10 - kilökő; 11 - a reflektor; 12 - dobos; 13 - kapu kapcsolás; 14 - ágy; 15 - hátul a fej tompa; 16 - forgótalp; 17 - forgatható gyűrű; 18 - aljzat; 19 hajtórúd; 20 - A biztonsági sáv áruház fedél; 21 - a takarmány-kart; 22 - feeder; 23 - biztosítékot; 24 - áruház ház; 25 - zár doboz; 26 - Sear; 27 - a ravaszt; 28 - egy optikai látvány; 29, 30 - elhelyezése a dobok; 31 - a védőkupakot 32 - a felső szárny; 33 - alsó burkolat; 34 - konzol a látás; 35 - clamp; 36 - szorítóanya

Szétszerelés és összeszerelés a sorozat karabélyok „bar”

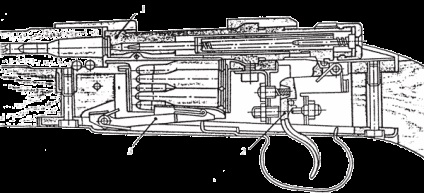

Ábra. A reteszelőegység (1), a ravaszt (2), valamint egy betáplálási (3) mechanizmusok a puskát „bar”

5. szét a hordót a vevőhöz. Ehhez:

♦ Csavarja az összekötő csavarok;

♦ szét a hordót, hogy a vevő a páholy.

6. Osztály a ravaszt a vevő. Ehhez:

♦ Csavarja ki a csavarokat az exponáló doboz;

♦ szét a ravaszt a vevő.

7. A biztonsági sáv választja el a dobozból.

Szétszerelése A kioldó mechanizmus, a boltban az etetési mechanizmus, a ketrec szerelvény, a tengelykapcsoló-egység, a szétválasztás a reflektor, és a kitolótüskét egy rugós retesz csak akkor ajánlott, ha feltétlenül szükséges.

carbine összeszerelése végezzük fordított sorrendben. Összeállításakor a zár a kapcsoló szükséges:

♦ vegye hüvely helyezze be a kapu csatorna kiszorítja a reteszelőkiemelkedés a kapu horony;

♦ tömöríteni hajtóereje elülső vége a hüvely, nyomva ütközésig a kapunál végén, és az óramutató járásával ellentétes, amíg koincidencia kapu útmutató kiemelkedések a vezetőhüvely;

♦ van egy dobos, helyezzen be egy sodródás a lyukon, és tartja a kezét a szelepet a fogantyút, kapcsolja ki a csatár 90 ° -kal jobbra.

Szétszerelés és összeszerelés a sorozat karabélyok „bar”

Ábra. Részletek és karabélyok „bar” csomópontok hiányos szétszerelés:

1 - hordót a vevő és a kioldó mechanizmus; 2 - ágy; 3 - csavar;

4 - biztonsági sáv és feeder bolt konzol;

5 - optikai látvány egy zárójelben

Szétszedése és összeszerelése a karabélyt, „Maral”

Lebontása puska készült a következő sorrendben:

1. elválasztja a boltban. Ehhez:

♦ nyomja meg a reteszt klipek boltban;

♦ Vegye ki a magazin a puska.

2. Az elkülönített a segédkeret zár vevő. Ehhez:

♦ tolja vékony tárgyat (knockout vagy huzaldarab) a lyukon keresztül a bal oldalon a vevő számára a reteszt;

♦ távolítsa el a zár állomása az útmutató a vevőt, miközben húzza vissza a fedelet mezőbe.

3. Elkülönített kapukeretre a zárat. Ehhez:

♦ biztosíték ki kattintással jelölőnégyzetet fordító;

♦ visszahúzza a zárvezető a csavarral, és vegye le.

4. szét a hordót a vevőhöz. Ehhez:

♦ Csavarja az összekötő csavarok;

♦ szét a hordót, hogy a vevő a páholy.

5. szét a ravaszt, és a klip, amely biztosítja a boltba, hogy a vevő. Ehhez:

♦ kopogás knockout rögzítőcsap;

♦ külön elsütőszerkezet és a tulajdonos a vevő.

6. megérti az exponáló (csak akkor, ha a hiba továbbra is fennáll). Ehhez:

♦ kopogás knockout pin, amely rögzíti az ütőszeg;

♦ külön dobos;

♦ kopogás knockout biztosító csapra a vákuumszivattyú-;

♦ külön kilökő;

♦ kiütötte biztosító csapra a reflektor;

♦ álló reflektor.

7. Trigger érti csak a javítás.

karabély összeszerelés fordított sorrendben.

Leszerelése, a megmaradt mintákat a vadászpuskát hiányában a megfelelő utasítást lehet elvégezni előbbiekben tárgyalt mintákban.
