Átviteli IL-2126
Ki- és beszerelése a váltó az autó a motor UMPO-331
Munkák alatt a gödröt vagy lift.
Adatátvitel az autó, a motor UMPO-331, el lehet távolítani két módja van: a tengelykapcsoló ház és ház nélkül. (Eltávolítása sebességváltó egységet a tengelykapcsoló ház cm. A „cseréje a burkolat és a tengelykapcsoló-tárcsa az autó a motor UMPO-331”).
Távolítsuk el a sebességváltó nélkül tengelykapcsoló-ház - nem igényel szétszerelése az indítómotor, a tengelykapcsoló henger, a tengelykapcsoló fedelét, az átvevő cső. Távolítsuk el a padló burkolat (cm. „Eltávolítása a padló burkolat”), és a levegő-tápvezeték a hátsó tér (cm. „Eltávolítása levegőbetápláló csatorna a hátsó az utastér”).
Belül kattintva a rúd a kart kart lefelé.

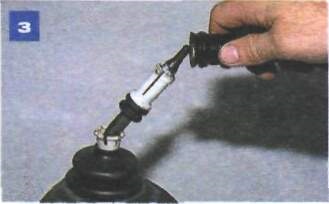

. csavarhúzóval a horog szirmok reteszelő hüvelyt.
. és eltávolítja őket a gyűrű alakú horony a rúd.
Távolítsuk el a sebességváltó kar rúd.
Egy csavarhúzóval szétnyitni szirmok távoli bokor.
. és távolítsa el a kart.
Vegyük ki a gumi rugalmas karon.
. és a reteszelő hüvelyt.
A nyitó kar rúd található.
. egy másik rugalmas hüvely.
. és kemény párnát.
A műveletek a képen látható 1-9, az egyértelműség kedvéért, végzett eltávolított sebességváltó.
Key „8” elfordulni öt rögzítő csavarokat a padlóra a védőburkolatot a hajtómű.
és távolítsa el a fedelet.
További műveleteket végeznek az autó alá.
Engedje le az olajat a hajtóműből (lásd. „Olajcsere”). Húzza ki a vezetékeket a tolatólámpa kapcsolót (lásd. „Cseréje tolatólámpa kapcsoló”).
Head „és 17” (a kardáncsukló) elfordulnak hat sebességváltó csavart a tengelykapcsoló-ház.
és három - jobb (kettő biztosított konzol, amely csatlakozik a konzol fogadó cső).
Helyettesítse a hajtóműházban állítható ütközővel (vagy jack).
Head „14” elfordulni két csavart a rögzítés a padlólemez kereszttartója zárójelben.
Óvatosan mozgassa az átviteli vissza, így neki bemenő tengely a tengelykapcsoló-ház.
és távolítsa el a sebességváltó.
A tengelykapcsoló ház furata telepített biztosítógyűrűt (konvex oldalán a csapágyfurat irányában).
Távolítsuk el a tömítést.
Amikor kiveszi vagy behelyezi a hajtómű bemenő tengely nem hivatkozhat a mirigy doboz telepítve a tengelykapcsoló-ház, és a tengelykapcsoló nyomólap szirmok, így nem sérülhet.
A telepítés előtt fel a hajtómű bemenő tengely bordás-végén egy vékony réteg állandó sebességgel ízületek 4-kenést.
Forgassa IV transzfer. Az egyszerű telepítés a doboz.
becsavarjuk az alsó két csap 130-140 mm M12 menetes furatok tengelykapcsoló ház.
Egy csap, mint egy útmutató, állítsa a sebességváltót. Rátérve tengelyek doboz a rugalmas tengelykapcsoló övlemezben Elsődleges tengely spline a tengelykapcsoló tárcsa kerékagy és a csapágy pereme a főtengely.
Rögzítse a dobozt továbbítjuk a tengelykapcsoló két csavarral forgattyúház.
Eltávolítása a szerelőcsapot, a telepítés doboz további át fordított sorrendben.
Belül, telepítése előtt a rudat a sebességváltó kart.
. beillesztettük a furatba a rudat és egy párnát hüvely (felső rugalmas, távoli, és az alsó rögzítő rugalmas).
Beállítása rúd a kart, tolja a rúd mielőtt szirmok távtartó hüvely gyűrű alakú hornyába a kart.
