Cree LED-ek a hordozón sinkpad
CREE LED-ek a hordozón SinkPAD
SinkPad egyedülálló, szabadalmaztatott technológia a közvetlen érintkezés hőleadó fém alapja a LED tábla, amelyen van elhelyezve.
SinkPad 170-385 Hővezető képesség W / m * K (100-szor magasabb, mint a másik) garantált eltávolítja a hőt a LED-chip és a fénykibocsátó aktív régió, amely növeli a megbízhatóságot és élettartamát LED. LED nem melegszik - hő könnyen és gyorsan megy a radiátor.
SinkPad Ez jelentősen növeli a maximális áram a LED XM-L, XM-L2 a 4. 5A (megfelelő hőleadó radiátor).

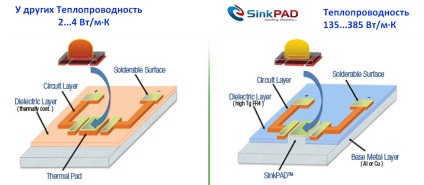

Egy pár kép arról, hogy mi SinkPad technológia
Minden szubsztrátok közötti a LED (a hődisszipáló bázis) egy dielektromos réteg. Dielektromos réteg az ábrán ez látható piros. Dielektromos yalyatsya hő és elektromos szigetelő. Ez könnyen ellenőrizhető a hagyományos teszter, de akkor csak a hő a hordozó és a jó hámlasztja azt egy vékony tábla és alumínium váz.
Abban SinkPad sajtó facsart csonk, amely közvetlenül (anélkül, szigetelő) helyezte LED hűtőborda bázis. Ezért, a hővezetési kapott 100-szor magasabb. Azaz, a hővezető fém bázis helyett dielektromos.
Tehát a hő könnyen jár le, a radiátor, és nem bontják le a kristályt még áram meghaladja a maximális megengedhető adatlap.

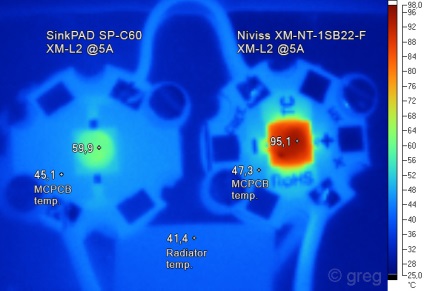

Itt látunk egy közös hűtőborda két LED sorba kötve, amelyen keresztül folyik az azonos áram 5A. Egy LED felmelegitjük 95 t. (Ő hamarosan pipetták), a másik a SinkPad felmelegítjük 60 fok. és ragyogni fog boldogan.

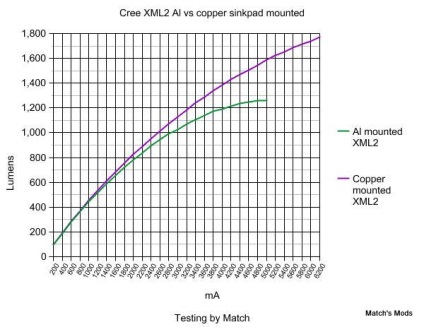

De ez a menetrend függvényében jelenlegi áthaladt a LED és a fényáram, amelyet kibocsátásra a LED-ek.
Látjuk, hogy az XM-L, amelyben az adatlap az aktuális határérték 3A könnyedén ellenáll a 6A így fog adni 1700 lumen.
Ezért a következtetés: ha azt akarjuk, hogy egy megbízható, hosszú élettartamú fényforrást használnak SinkPad
