Kirchhoff törvénye - Toe, RZA
Figyelembe véve az egyenáramú, logikus, hogy bármely ponton a lánc nem lehet folyamat felhalmozódása felelős, egyébként okozhat változást a potenciális pontok okozna a feszültség változás a területeken az elektromos áramkör DC. A fentiekből arra lehet következtetni, hogy az elektromos töltés, amely alkalmas arra, hogy a csomópont egységnyi idő egy részét ágak csatolt egy csomóponthoz egyenlő az elektromos töltés kinyúló csomópontot a másik része az ágak azonos időegység. Ez a pozíció fejeződik ki az első Kirchhoff törvény és az alábbiak szerint történik: egy aritmetikai áramok összege, amelyek megfelelnek egy csomópont egyenlő a számtani összege a áramok kimenő a csomópont.

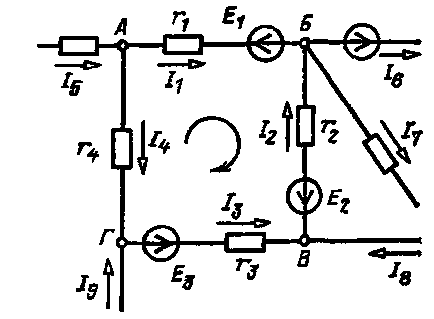

1. ábra - rész áramkör
Ezzel a törvény, példaként, tudjuk írni az oldalakat az A és B (1. ábra), a következő
azaz az első Kirchhoff törvénye lehet megfogalmazni más módon: az algebrai összege az áramok egy csomóponthoz nulla. Ebben az esetben, a „-” jel áramnemre amelyek megfelelnek a helyszínre, és a „+” áramok kinyúló csomóponthoz elfogadott (vagy fordítva).
Ha az aktuális irány nincs meghatározva, vagy nem ismert, mert ez lenne az egyenlet Kirchhoff törvényeket. szükséges tetszőleges sorrendben kérni irányban a jelenlegi ágak és kijelölje azokat a kapcsolási rajz. Véletlenszerűen kiválasztott áramok nem jelennek meg helyesen az áramelosztó áramkör, ők csak akkor szükséges, amelynek kiszámítása a későbbiekben tisztázni a helyes irányba az áramot az ágak. A helyes irány az aktuális bankfiókban meghatározása nagyon egyszerű. Általában kiszámítása előtt az áramok az áramkör nem ismertek, ezért választotta az irányt a áramok önkényes, azt jelenti, hogy a jelenlegi érték pozitív. Ha a számítások eredményeként, a jelenlegi érték negatív, ez azt jelzi, hogy az irány nem választották megfelelően, és meg kell változtatni, hogy az ellenkező irányba.
Kialakítása érdekében a második törvénye Kirchhoff vessünk egy közelebbi pillantást az áramkört, amelyet az 1. ábra szemlélteti. Önkényesen bypass áramkörrel, például, az óramutató járásával megegyező, amint azt az 1. és nézd meg, hogy a lehetséges változásokat az áramkörben. Elsőként válassza kezdeti bypass pont, ebben az esetben pont, és egyenlővé ezt a pontot a nulla potenciál (föld ebben a kérdésben). Egy oldalon egy villamos áramköri közötti pont és a B pont, a potenciális a pont csökken, az ellenálláson R 1 az összeg alá r 1 I 1 feszültség áramkör, mert bejárás iránya egybeesik az irányt a jelenlegi (mivel az áram a nagy potenciállal pont és alacsonyabb potenciális). Ezen túlmenően, a lehetséges csökkent, az ugyanazon a helyszínen, az összeg a E1 EMF (elektromotoros erő forrás nyíl jelzi, a pozitív kimenet). ezért
Való átmenet során a B pont a B pont, a lehetséges növeli az a feszültségesés R 2 I 2 (mivel mi megkerülő áramkör ebben a régióban elleni áram I 2), és az összeget a EMF E2 (ahogy át a negatív kapcsa a pozitív terminál, egyéb szóval, egy kisebb és egy nagyobb kapacitású).
Menj körül az egész hurok, visszatérve az A pont, megkapjuk az egyenlet
Transzfer a feszültségesés a passzív elemek a jobb oldalon az egyenlet
Ez a kifejezés a második Kirchhoff-törvény, és úgy hangzik: az algebrai összege EMF zárt körben, egyenlő az algebrai összege a feszültség az ellenállások. Kidolgozásakor az egyenletek második törvénye Kirchhoff. meg kell jegyezni, hogy az EMF hozott a „+”, abban az esetben az EMF iránya egybeesik a kontúr körül az irányt vett a jel az ellenkező esetben a EMF „-”. A feszültségesés a rezisztencia venni a „+” jel, ha a jelenlegi irányvonala bypass egybeesik azzal az iránnyal, és fordítva.
