Készítsen térképeket, illetve atlaszok albumok ArcGIS - bizonyítvány, ArcGIS asztali
ArcGIS minden olyan eszközt biztosít, hogy hozzon létre térképeket, illetve atlaszok albumok papíralapú vagy Adobe PDF formátumban. Album (vagy szatén) - gyűjteménye az oldalakon, amelyek együttesen kerülnek megjelenítésre a kiviteli vagy nyomtatott. Sok oldalakon térképek, de néhány oldal nem tartalmazhat szöveget, az adatokat táblázatos formában, a tartalomjegyzék, vagy cím oldalak és más típusú adatokat.
A legegyszerűbb módja annak, hogy hozzon létre a slágerlista - manuálisan első fedőlapot, majd néhány oldalt térképekkel és más oldalak kívánt bevonni a teljes dokumentumot. Ha speciális szoftver, ez a folyamat sokkal egyszerűbb és hatékonyabb. Az ArcGIS funkciók, mint a kombináció Multipage elrendezés (Adatvezérelt Pages) és Python arcpy.mapping modul programot szkripteket.
Multi-tool elrendezés lehetővé teszi, hogy gyorsan és egyszerűen létrehozhat egy sor oldalelrendezéseket egyetlen térkép dokumentumot. Object, vagy index, egy réteg osztja a térképen területekre mindegyikének megfelelő index objektumot réteget, és létrehoz egy indexet minden objektum egy lap.
Arcpy.mapping - egy Python szkript modult tartalmaz a csomag ArcPy. Ez a modul funkcióit, hogy automatizálják a nyomtatás és exportáló. Arcpy.mapping lehet automatizálni létrehozását térképek; kiterjeszti a funkcionalitást a többoldalas elrendezés és létre kell hoznia egy átfogó atlasz, mert olyan funkciót tartalmaz adatokat exportálni PDF, létrehozása PDF dokumentumok és azok kezelése.
A típusú kártyák album
Hozhat létre albumot diagramok a különböző típusú vagy konfigurációkat.
Egy egyszerű referencia kártyák album
Segítség grafikonrajzoló album - olyan oldalak gyűjteménye térképek, az elrendezés, amely megegyezik, kivéve, amennyiben az oldalon a térkép egy nagyszabású és különbségek egyes oldalelemek. Referencia kártyák album nem címlapon, áttekintő térkép, a kiegészítő lapok és egyéb lapok egy speciális elrendezés. Ez gyorsan létrehozhat ArcMap egy több oldalas elrendezés és exportált keresztül a kiviteli térkép párbeszédablak, különös arcpy.mapping export script van szükség.

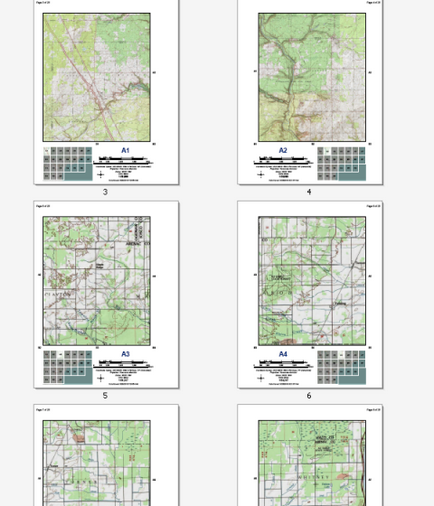

A fenti példában azt mutatja, topográfiai atlasz Arenak County, Michigan. Ez ábrázolási album 22 oldalt lehet létrehozni bármely felhasználó ArcMap ha van internetkapcsolata. Az adatforrás egy térképészeti szolgáltatás USA topográfiai, amely része a ArcGIS Online szolgáltatások. Ahhoz, hogy újra létrehozza ezt a slágerlista nincs más információra van szükség. Ilyen referencia kártya album könnyen elkészíthetők Multipage elrendezés funkciók, Geoprocessing szerszámok csoportjából Multipage elrendezés (Adatvezérelt oldalak). beállítás az adatok keret tulajdonságait, és dinamikus szöveget.
Atlas a címlap és az áttekintést (index) kártyák
A teljesebb atlasz tartalmaz egy fedőlapot és az oldal index kártya (áttekintő térkép). Ehhez atlasz kombinációja több oldal elrendezés funkciók és szoftver ArcMap Python arcpy.mapping script. Segítségével a többoldalas elrendezés egy térképen dokumentum (egy csomag) a atlasz oldalt, és az index oldal létrehozott térképeket egy másik dokumentumban. A fedlap lehet létrehozni egy másik papír kártya vagy más szoftver formájában egy PDF-dokumentumot. arcpy.mapping script egyesíti ezeket az elemeket egyetlen kártya album.
A fenti példában azt mutatja, topográfiai atlasz Arenak County, Michigan. Az atlasz tartalmazza a címlapot és egy oldalt egy áttekintő térkép. Egy ilyen dokumentum segítségével lehet létrehozni több oldalas elrendezés és Python arcpy.mapping script.
Atlas igazoló dokumentumok,
Sok atlaszok, beleértve a kiegészítő (további) dokumentumokat. Ez lehet egy jelentés szöveg, táblák, indexek és egyéb kiegészítő információt. Hozzon létre az ilyen típusú atlasz is, a kombináció Multipage elrendezés ArcMap és Python arcpy.mapping script.
A fenti példában azt mutatja, topográfiai atlasz Arenak County, Michigan. Az atlasz számos olyan további oldalak szöveges információt, grafikonok és táblázatos adatokat. Egy ilyen dokumentum segítségével lehet létrehozni több oldalas elrendezés és Python arcpy.mapping script.
Részletes információt az ezen lásd További oldalak az atlasz.
Atlas a duplex
Duplex Atlas kell figyelembe venni az eltolás szélétől az oldal. Ez a hangszigetelő szükséges a kötéshez oldalak atlasz. Gyakran egy ilyen atlasz egy sor kártyák egymást követő mértékben, valamint a referencia kártya album. Azonban, szemben egyszerűen hivatkozni a slágerlista, erre atlasz kell két oldal elrendezést két dokumentum kártya - a bal és jobb oldalon. Extents albummal segítségével határozzuk meg a több oldal elrendezését. Mindkét dokumentum lesz ugyanazokat a térkép oldalon. Python arcpy.mapping script egyaránt használ térkép dokumentumot, hogy megteremtse a végső PDF-dokumentumot, összegyűjtése a bal és jobb oldalának a megfelelő sorrendben.
A fenti példában azt mutatja, topográfiai atlasz Arenak County, Michigan, amelynek célja a kétoldalas nyomtatást. Felhívjuk figyelmét, hogy a páratlan kártyák oldalon (pl, 3. oldal) van egy ilyen intézkedés, hogy minden eleme a oldalon található balra tolódik. Még oldalak (például, 4. oldal) igazodik a jobb. Erre azért van szükség annak érdekében, hogy a francia a borítón. Ezen kívül, az oldal számok és a kártya-indexek vannak elrendezve másképp egyes elrendezés, azok felé tolódott el a külső oldalán. A bal és a jobb oldala származnak különböző ArcMap dokumentumokat. Egy ilyen dokumentum segítségével lehet létrehozni több oldalas elrendezés és Python arcpy.mapping script.
Részletes információt az ezen lásd létrehozása szatén kétoldalas nyomtatást.
szalagos
Ütemterv - egy sor térkép oldalak mértékben amelyek mentén néhány útvonal - a folyami, közúti vagy gázvezeték. Minden oldalon a kártya ábrázol egy meghatározott földrajzi terület mindkét oldalán a lineáris objektum. Minden következő oldal ütemterv a következő terület ezen a vonalon. Gyakran előfordul, hogy az egymással szomszédos térképek oldalon van egy kis átfedés. északi irányt egy oldalon megváltozik, állandó értéken tartva az irányt az útvonal. Járattérképek gyorsan létre ArcMap egy több oldalas elrendezés és exportált keresztül a kiviteli térkép ablakot.
A fenti példa azt mutatja, egy menetrendet a Rajna folyó között Köln és Koblenz. Ez ábrázolási album 44 oldalak könnyen által okozott ArcMap felhasználó egy Internet kapcsolat. Az adatforrás egy térképészeti szolgáltatás világ topográfiai, amely része a ArcGIS Online szolgáltatások. Ez az út térképen könnyen létre Multipage elrendezés funkciók, Geoprocessing szerszámok csoportjából Multi-elrendezés, konfigurációs adatok keret tulajdonságait, és dinamikus szöveget. Először hozzon létre egy lineáris tárgy, amelyen a kártya működik, az útvonal. Ehhez létre kell hozni egy osztály a vonalas elemek felhasználásával ArcMap szerkesztő eszközök.
Létrehozása a fent leírt menetrendet a következő hivatkozás témakörök:- Előkészítése az ütemterv
- Létrehozása osztály tárgyak az index grid ütemterv
- Rátérve elrendezés többoldalas ütemterv
- Hozzátéve, dinamikus aláírás egy útitervet
tematikus atlasz
Tematikus atlasz hasonló a referencia-atlasz, csak azokat az oldalakat nagyszabású diagramok egyedülálló tematikus térképek ugyanazon a területen. Is, akkor gondoskodjon egy atlasz, amely egyesíti a funkciók a tematikus és hivatkozás tartalmaz egy sor tematikus térképek több mértékben. Mint ahogy az egy referencia atlasz kivitelére vonatkozó tematikus atlasz igényel Python szkript, amely meghatározza a sorrendben a kártyák és a teljesítő szakaszos szerelvény dokumentumot.
Referencia Atlas térképpel kiütéssel
Card-Box - egy újabb kártyát, amely megjeleníti a további adat keretet, és a jelentése egy részét egy földrajzi terület nagyobb léptékben. Így meg tudjuk mutatni több információt, mint a fő térkép léptékét. Például sok atlaszok használt lyukkártyás kép sűrűn lakott területeken nagyobb léptékben. Létrehozásához atlasz térképek kiütéssel bizonyos oldalakon, kombinációját használja többoldalas elrendezés és a program szkripteket. Az alábbi ábra egy példát mutat egy ilyen atlasz. Felhívjuk figyelmét, hogy csak két oldalakon betét térképeket, hogy különböző méretű és különböző helyeken helyezkednek el az oldal.
Ez az atlasz segítségével lehet létrehozni több kártyát dokumentumokat. Oldalaknál keretek nélkül kártyák használható kártyák egy többoldalas dokumentum elrendezésének, az elhelyezés az általános hozzáférés. Egy másik dokumentum kártya lehet használni azokat az oldalakat, amelyek kártya-keretet. Ha a hely-lyukkártya a különböző oldalakon, minden helyen kap egy külön dokumentumban kártyát. Ezután az összes dokumentumot kártyák szinkronban az index réteg.
Az index réteg létre kell hozni egy mezőt, amely meghatározza a térkép dokumentumot, hogy ilyen mértékben. Annak értékeit lehet egyszerű számokkal, például 1, 2 és 3, ahol az 1 - alap térkép dokumentum keretek nélkül, 2 - kártya-papír vágó pozícióban A, 3 - a dokumentumot a tie-in kártya helyzetben B. Annak érdekében, hogy meghatározza, milyen mértékben KÁRTYÁT tie lehet egy további mező.
Ezután a script utal oldalak listáját, az első dokumentum kártyák és ellenőrzi az összes oldalt, segítségével határozzuk meg a további mezők, amelyek a dokumentum-kártya szükséges megjeleníteni az aktuális oldalt. Mielőtt visszavonását kiütéssel kártyák végre olvasata mértékét a mező lyukkártya és alkalmazza a kívánt mértékben.
Amellett, hogy ez a módszer, egy atlasz térképek kiütéssel bizonyos oldalakon lehet létrehozni alapján térkép dokumentum és export script tartalmazza az algoritmust, amely szabályozza nem csak a kijelző a kártya-keret, hanem a méretét, mértékét és helyét az oldalon. Ha részletes utasításokat működik ez a folyamat létrehozása című albumot vagy térképatlaszokon térképekkel kiütéssel.
