A történelem kézifegyverek
Photo 2. PPP jobb Hajtásmentes seggét
Photo 3. farfekvéses PPP vértes
Géppisztoly Sudaeva (fotók 1-2) a készülék egyszerűbb, mint a szovjet automatikus PCA és a német MP-40. A szükséges alkatrészek száma minimalizálható. Az elv automatikus intézkedéseket - visszaadja hatalmas szabad kinyitni. A kapszula eltörik ütőszeg mereven rögzítve van a pohár zár kiálló viszonylag messze túl minden határon, hogy az exponáló csészét. Sőt nadkoly kapszula előtt történik az exponáló megáll a legelső helyzetben. Hajtótöltetre váltja már előrehaladó mozgása során a szán, és így van a hatása „lehagyni a kapu”, amely lehetővé teszi, hogy növelje a kezdősebesség növelése nélkül a tömeg a fegyver.
Photo 5. Jobb Kompenzátor
Photo 12. képkockatárában
13. ábra: Shop, töltött kazetták
A trigger mechanizmus lehetővé teszi csak az automatikus tűzoltó. Tûzgyorsaság alulértékelik, és majdnem ugyanaz, mint a német MP-40, így könnyen „cut off” egy lövés, és a rövid kitörések, ha szükséges. Csökkentett nyúlást tûzgyorsaság elérjük rollback zár vissza égetés után. A gép működik, nyitott zár, vagy ahogy mondják most „suttogta hátulról.” Biztosíték véletlen tüzelés van szerelve az alján a szár a dobozból, és javíthatja a csavart a hátsó és az elülső végén pozíciókat. Extraction és tükrözi a kiégett kazetták készítünk egy nagyon megbízható odnoplechnogo rugós kidobó és a reflektor alkotó bajonett hegye dugattyús mozgatója (5 elképzelte 25). Shock lengéscsillapító (fotó 26-27) tapasztal kis terhelés, így készül egy hagyományos gumi magát, szemben a PCA, ahol a rövid ideig tartó, rövid zár vevő sokk tapasztalt nagyon nagy terhelés.
Tárolja a dobozt, melynek kapacitása 35 fordulóban, dupla elhelyezkedésük (fotók 12-13-14). lőszer raktár berendezés könnyű és egyszerű, préselt top - down alatt gyűrődések boltban, mint egy Kalasnyikov gépkarabély.
A fénykép patron 14. Out áruház (takarmány hordónként)
Photo 15. Töltött PPP égetés előtt
Photo 16. lebontása gép - sajtóközlemény és a „szünet” gép
Photo 17. A redőnymechanizmus és egy visszatérő belül a vevő
Photo 18. szétszerelése gép: valami leküzdeni sokk, távolítsa el a csavart és vissza mechanizmus
19. ábra A zár mechanizmus és a visszatérés
Photo 20. lebontása gép - húzza ki a visszatérés mechanizmus „retesz”
Sight legegyszerűbb, rocker, 100 és 200 m csőszájfék szerelt, hogy fokozza a stabilitást a kiégetés során a a ház homloklapján -. Kompenzátor (fotó 5-6).
A leghátsó helyzetbe bélyeg mozgó alkatrészek megpuhult lengéscsillapító (fotó 19-26-27). Hogy megvédje égés (ez egy szomorú német tapasztalat forgatás az MP-40) védi burkolat hordó lyukakkal jobb légáramlást.
Vevőkészülék, amely arra szolgál, hogy csatlakoztassa össze az összes részét a gép, ütött egy 2,5 mm vastag acél, egybeépített a ház és a kompenzátor. Továbbá, a sajtóban minden meghajlik, hogy a kívánt alakot „cut-off” maradt fém maradékaival fém, használt alkatrészek vyshtampovki összecsukható tompa, irányzékokat, és így tovább.
Photo 21. Teljesen szétszedve gép
22. ábra: A lezárás alsó
A fénykép 23. Redőny maradt, látható a horony, amelyben van elhelyezve egy visszahúzó rugó és egy rúd-visszaverő hüvely
Kép 25. A visszahúzó mechanizmussal
Photo 26. Gumi lengéscsillapító
Photo 27. Hátsó rugóstag
A fénykép 28. Calyx kivető kapu

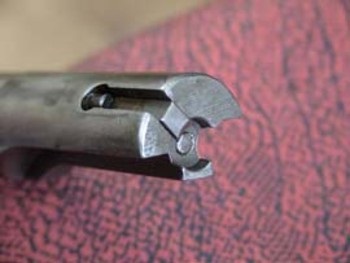

A fénykép patronban 29. Redőny csésze
Photo 30. A csukló és a vevő a dobozt
Minden kis alkatrészek vannak hegesztve a vevő helyszíni és hegesztő. Valamennyi fent említett lehetővé teszi a gyártás könnyebbsége, amely használható bármely kisvállalkozások amelynek alacsony fogyasztású sajtoló berendezés (50 tonna).
PPP-t könnyebb PCA 1,2 kg, és nagyon gazdaságosan gyártható. Ha a gyártás egy szükséges SCB 13,9 és 7,3 kg fém gép-órán át, majd a PPP már csak 6,2 és 2,7 kg acél gép-óra. Ez lehetővé tette megtakarítások anyagi és emberi erőforrások felét. Mindez lehetővé tette, hogy a kérdés az automatikus PPP-43-350000. Units havonta további költségek nélkül.
A gép kezelése egyszerű. Az égetés kell behelyezni betöltött magazin nyakába vevő, és visszahúzódik a csavart ütközésig a Sear (fotó 15). Ezután húzza meg a ravaszt, számolja a jobb felvételek száma és a ravaszt kiadás. Ha szükséges, ismételje meg a fenti fényképezés folytatásához.
PPP-43 működési elve ugyanaz, mint az összes rendszer géppisztolyos dolgozik a hátsó Sear (nyitott zár). Amikor megkapta hátsó kapun elrablását Rezgőmozgás tavasszal. A zár húzta vissza, amíg ő nem „emelkedik”, hogy elhervadt. Ha megnyomja a Sear származású lemegy, a zár elromlott vele, és befolyása alatt vissza-mozgatója megy előre. Az út mentén, elősegítik az exponáló fut fölött patront a boltban, kinyomjuk a ráncok előre, és tárolja azt el kell küldeni a kamrába. Amikor a kupak egy vonalba esik egy pohártartót és a süllyesztett kapu ott, a patron nyugszik rámpák a hüvely sketes kamra és ütőszeg mereven rögzített a szelepfészek, megtöri a kapszula. Hatása alatt a visszarúgás erők a csavar visszahúzott és a kilökő hüvelyt kivonatokat a kamrából. Naezzhaya ide-oda a hegyét a főrugó, a hüvely által visszavert, és kibocsátott a kimeneti végén a vevő ablak. Ha addigra a lövő megjelent az ujját a ravaszt, a csavar beleesik a Sear, ha nincs - nincs forgatás tör.
Photo 31. Forgó összecsukható puskatussal és a vevő
Photo 33. csatlakoztatása fa nyéllel
Lődd le a fegyvert szép. Persze, „rázza” valamivel nagyobb, mint a PCA, de lényegesen kevesebb, mint a német MP-40. Due kompenzátor, amely szinte teljesen megszünteti a visszahatás lendület automatikus többszörös „dob” hátrafelé és felfelé csak reakció dugattyús mozgatója nyomja a csavar előre. Amikor égetés „gondolkodás nélkül”, ez csak annyi, hogy nyomja meg a fej hátsó részét, hogy a has, és a „vödör” a jobb karját, erőszakkal, mint a munka, a német MP, ez nem szükséges. Bizonyos tulajdonságok belőle, lövészet „a hasa”, akkor írja alá a falon. Ez a fegyver nagyon könnyen lőni nem csak a férfiak, hanem a nők és gyermekek. Ezért PPS-43 volt a kedvenc fegyvere a gerillák a dzsungel Vietnam és Latin-Amerikában, ahol a távolságok forgatás nem volt számottevő.
Ha figyelembe kezébe a PPP és részletesen vizsgálja, azt a benyomást kelti, hogy ez a gépet úgy tervezték, manapság a számítógépes technológia.
Ebben a tervezés, mind a racionális, szigorúan praktikus és modern. Nem csoda, hogy a PPP már elismerten a legjobb géppisztoly a második világháború. Összehasonlításképpen, a Sten géppisztolyok, Madsen, Uzi, Ingram, és így tovább. hang játékok kutyákkal.
Minden géppisztollyal lépett ki a háború célja a működési és a nyomozó célra. Voltak kis méretű és alkalmas egy folyosó lakás boekontaktov. még távol vannak a harci tulajdonságait a PPP gép. Ebben a tekintetben, Sudaeva tervező, aki meghalt 50 évvel ezelőtt, „lepipál” nem sikerült még senkinek.
Időszakban 1942-1945 körülbelül 800 000avtomatov PPP-43 darabot gyártottak belőle. Ő továbbra is ontja a 1950-ig.
Szudán tervező meghalt 1946-ban 34 éves korában. Az új rendszerek kidolgozása dolgozott, amíg az utolsó napon. Lépések 1944-ben kifejlesztett számos speciális modell gép alatt a mintatartó 1943, amely most tárolt Artillery Museum Szentpéterváron.
Taktikai MŰSZAKI géppisztoly PPS-43.
Kaliber, mm - 7,62
Teljes hossz, mm - 825 (Hajtásmentes tompa), 615 (a hajtogatott tompa)
A hossza huzagolt része a hordó, mm - 223
A hornyok száma - 4
Súly betöltött magazin kg - 3,67
Kapacitás db. - 35
Saját tömeg áruház kg - 0,67
Kezdősebesség, m / s - 500
Rate Tűz fordulót / min - 550
Combat ráta lövések / perc - 100
Hosszúság megfigyelés mm - 350
Tényleges tartomány, m - 200
Tartomány vágási művelet golyók, m - 800
Alexey Potapov
Magazine "Martial Arts Planet"
