Visszaállítása BIOS jelszó egy laptop lenovo g560

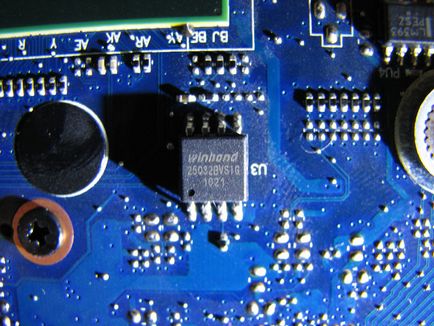

A boncolás során felfedezett mi szükség van egy chip (W25Q32BVSIG) a memória 4MB:
Szintén szükség van egy egyszerű SPI programozó, én megtettem szerint a rendszer az LPT-port:
A végtelenség az internet szükséges egy szeméttelep jelszó nélkül találták, letöltés.
Will varrni a program "SPI FlashROM programozó". Flash-W25Q32BVSIG megrendelt ebay. mint az én bizonyult rossz memória sejtek. SAD:
Amikor beállítja az áramellátás engedélyezni kell, mivel lábakon 3,7,8 3.3V kell adni.
C: \ SPIPGM> SPIPGMW.EXE / i
SPI csatlakozik LPT port I / O bázis cím: 378h, SCK impulzusszélesség: t + 0us
FlashROM JEDEC ID, típus: EF4016h
Winbond W25Q32BV # 40; 4MB # 41;
Status = 00h # 40; SRP, RES, TB. BP2, BP1, BP0, AK, BSY # 41;
0 0 0 0 0 0 0 0
Kinyit az USB flash meghajtó rögzítésére:
C: \ SPIPGM> SPIPGMW.EXE / u
SPI csatlakozik LPT port I / O bázis cím: 378h, SCK impulzusszélesség: t + 0us
FlashROM JEDEC ID, típus: EF4016h
Winbond W25Q32BV # 40; 4MB # 41;
Status = 02h, WE bit be van kapcsolva
Felszabadítása.
Status = 00h, készülék nincs lezárva most.
C: \ SPIPGM> SPIPGMW.EXE / e
SPI csatlakozik LPT port I / O bázis cím: 378h, SCK impulzusszélesség: t + 0us
FlashROM JEDEC ID, típus: EF4016h
Winbond W25Q32BV # 40; 4MB # 41;
Status = 02h, WE bit be van kapcsolva
Kérem, várjon. kész.
Írunk a bináris BIOS flash:
C: \ SPIPGM> SPIPGMW.EXE / p 560 .bin
SPI csatlakozik LPT port I / O bázis cím: 378h, SCK impulzusszélesség: t + 0us
FlashROM JEDEC ID, típus: EF4016h
Winbond W25Q32BV # 40; 4MB # 41;
Programozás oldalt: 003FFF00h # 40; 100% # 41;
Dump, hogy ellenőrizze a firmware és a kiírási fájl 100% -os meccs:
C: \ SPIPGM> SPIPGMW.EXE / d 560dump.bin
SPI csatlakozik LPT port I / O bázis cím: 378h, SCK impulzusszélesség: t + 0us
FlashROM JEDEC ID, típus: EF4016h
Winbond W25Q32BV # 40; 4MB # 41;
Reading szektor: 003FF000h # 40; 100% # 41;

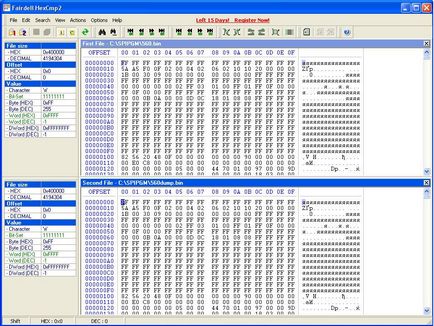

Most kell, hogy ellenőrizze az eredeti firmware fájlt „560.bin” és a lerakó „560dump.bin”, akkor azonosnak kell lennie. Célszerű csinálni HexCmp2 programot.
Ha minden rendben van, akkor nyugodtan forrasztani vaku vissza a laptop.
Ennek eredményeként prodelanyh műveletek, van egy teljesen működőképes laptop :)
Mondd, feltétlenül olyan nehéz forrasztás, programozás, stb?
Tudtam, hogy a jelszót a különböző új laptop Lenovo T400, T410, T510, stb egyszerű áramköri lapka.
1. Itt megnézzük, ahol található EEPROM a modell, és ha az SDA és a SCI-lábak: ja.axxs.net/eeprom_location.htm
2. szét a gépet úgy, hogy a chip a lába alatt el lehet érni egy működő állapotban. Szükséged lesz egy monitor és a billentyűzet. Én egy külön, mert néha chip trudnodnostupnom helyen.
3. Kapcsolja be a laptop, és várja meg, amíg a jelszót kérjen.
4. Amikor kéri a jelszót, hogy az SDA és SCI csipesz és nyomja meg az Entert. Rövidzárlat nem megy! A chip nem lehet összehasonlítani a jelszó helyes, és hagyja, hogy mi a BIOS-ba.
5. lépés a biztonsági beállításokat, válassza ki a sebességváltó felügyeleti jelszót. Most, a lezárás el kell távolítani, vagy új jelszó nem lehet menteni!
6. Most adja meg az új jelszót kétszer (vagy kattintson duplán Enter), ha azt akarjuk, hogy távolítsa el a jelszót.
7. Hurrá! Jelszó visszaállítása, akkor indítsa újra a számítógépet, és ellenőrizze.
Ha valami nem érthető, próbálja meg „doperet” magát irányítani, hogy én találtam akkor sokkal ritkább, és utalás nélkül az információkat a chips, és mégis, megértem. Ez könnyebb, mint a forrasztás, és reflash.
