Szerelése vasbeton szerkezetek keret sokemeletes épületek
Vasbeton vázszerkezet, többszintes épületek
Általános információ. A leggyakoribb többszintes lakó-, köz- és ipari épületek keret - keret sejtek 6 x 6, és a 9 x 9 m, egyéb ível, például 12 m és intermedierek. A magasság a padló 3; 3.3; 3,6; 7,2 m Szélesség épületek gyakran. 12; 18; 24 és 36 m. A tetőtér lehet sík kötés magassága 10,8 m, átfogja a teljes szélességében az épület vagy annak egy részét, beleértve a hidak daruk vagy nélkülük. A hossza az épület is többszöröse az elemi cella paramétereit.
Az alaplemez az oszlop használják egy, két, három szinten. Attól függően, hogy a térfogati tervezési megoldásokat épített épület keresztirányú vagy hosszirányú helyét kereszttartók amelyen fektetnek tábla, illetve a hosszanti vagy keresztirányban.
keretösszeállítást épületek - ez összefüggő felszerelésének folyamatát az oszlopok, gerendák, merevítő membránok, és egymás közötti kötés tábla. Elements felszerelni, olyan szekvenciát, amely biztosítja a merevséget és dimenziós keret állandóság. Szerelési szekvenciát minden esetben úgy határozzuk meg, tervezési munkák és a gyártási szerszám szerelőkészlet, amely felhasználható a telepítéshez és az összehangolás struktúrák: különálló (egyes) vagy eszközcsoport.
Szerelés egyedi eszközöket beépülő szerelés
Az építőiparban leggyakrabban használt személyes szerelési kiegészítők, amelyekkel meg kell győződni, és ideiglenesen rögzítjük a szerkezetet. A készítmény egyes készletek iiiesztőeiemet szerszám többszintes állványzatok tartalmazza (lásd alább rendszer és pos ...): Ékek és betétek, tartógerendák, horgonyok, bilincsek, szárak és vízszintes merevítők, vezetékek. Ellentétben személyes csoport sokoldalú és könnyen használható.

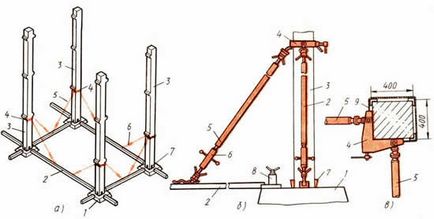

Rendszereket telepítése többszintes oszlopok segítségével egy sor egyedi eszközök szerelési tartozékok
és - a helyét oszlopok és eszközök - szorító oszlop zárójel - gallér rögzítésére az oszlop zárójelek; 1 - üveg alap, 2 - leltár gerenda 3 - 4. oszlop - 5 gallér - zárójel 6 - farkopf merevítő 7 - ékek, 8 - lekötőelemmel 9 - tömörítés kötelet.
Ék és ék betéteket használnak megbékélés és megszilárdítása alapjait oszlopok szemüveget.
A tartógerendák állnak két összekapcsolt csík van egy U-alakú szelvények, és a felső csuklós rész rögzítésére zárójelek, és az alsó - végén megáll rögzítésére bázisok a főzőpoharakat (. Lásd fenti séma kulcsot és b.).
Horgonyzó eszköz 8 U-alakú keret nyílások a felső rész, amelyen keresztül a megfogó horog eltolható keresztül a szorító anyát.
Clamp (lásd. A fenti rendszer, poz. C) való rögzítéshez a rugóstag oszlop formájában szögletes ütközők vannak rögzítve, hogy az oszlop keresztül kötélfeszítő.
A kitámasztók 5 állnak teleszkóposán összekötött csőből farkopfami feszítő megfogó 6. és a végeknél rögzítéshez hurkok vagy fűzőkarika és hurkokat bilincs tartógerendák vagy más szerkezetek.
Jigs szánják ideiglenes rögzítést és igazítás oszlopok felfekvő a magassága a végfalak korábban telepített oszlopok.
Oszlopok első keret horogsoros állítja be ugyanazokat a módszereket, mint a telepítés egy emeletes épület. Azonban, a támaszokat és a rudak szerelt tartja oszlopra úgy, hogy azok nem zavarják egymásra rakó a kötés lemezek és a kereszttartók az oszlopok között. A telepítés megkezdése előtt az oszlopok a támogatási gerendák laza 2. rekeszbe (lásd. A fenti séma), és csatolja a hurkok alapítvány révén horgony eszközök. A támogatás gerendák ne kerüljenek olyan területeken, ahol beállított rekeszérték keret merevségét.
Szerelt fel az oszlopra raktáron kopás 4 gallér és felakasztotta rajta két rugóstag 5, majd az oszlopot, és emelő daru heveder. Benyújtva a tartóoszlop van telepítve egy üveg alap ideiglenesen rögzített útján ék betétek (ékek) 7 és két támasszal 5. Ezután oszlopon rasstropovyvayut és ellenőrizni kell. A függőleges oszlopot ját teodolit két irányban. Amint az oszlop szerelvény a főzőpohárban zamonolichivayut alapjait. Nadrágtartók eltávolítják az oszlopok után merevítő keret tartók és födémek szintjében a két alsó szinten.
Tolózárok vannak szerelve után az oszlopok (lásd. A rendszer az alábbi, poz. A. C). Telepítése előtt a kereszttartók tiszta, egyenesbe starter bárokban és a kereszttartók és a beágyazott rész száraz nyugszik a konzol oszlopokat. Az egyes cellákban az épület szerkezeti szerelt kezdetben alacsonyabb, majd a felső tartók. A munkahely az összeszerelő - leltár oldalakon.
A munkát végezni egy ilyen sorozat. Szerelés 3. mentesítés fürtös deadbolt és parancsok a darukezelő, hogy szüntesse meg. Pilóta vesz egy daru gerenda a telepítés helyére. Közgyűlés az 5. mentesítés irányítja a daru munkát. A szerelők a 4. és 3. kategória, míg állványzat Állítható oldalakat, hogy a bolt, tedd a polcra, és ellenőrizni kell.
A keresztirányú kereszttartók telepítve van a tervezés helyére úgy, hogy a tengelyük (kiadások felső megerősítés) fejszékkel (szerelvény kiadások) oszlopokat, hosszanti - figyelembe véve az egyenlő területe viselő összes csapokat a konzolon oszlopok (különbség párna viselő végei csap a konzol nem haladhatja meg a ± 5 mm).
Rendezése után a támogatást kereszttartók beágyazott részek hegesztett edényfogó a jelzálog részleteit oszlopok és konzolok csavar rasstropovyvayut.
és - alkalmazása axiális kockázatok az oszlop, - a rögzítőcsapokat, in - egyengető csapos reconciler.
Ügyelve arra, hogy az oszlopok és gerendák vannak szerelve cella helyzetét, a szerelők végül rögzített kereszttartók fürdőszoba hegesztési problémák szerelvények hegesztése betétek, beágyazás ízületek (elhelyezés után a cselekmény hegesztés). Ezután a membrán van szerelve szövetváz merevséget (lásd. A rendszer az alábbi, A poz., B) egy polc, helyettesítheti a csavart.
Szerelése belső falak - merevítő membránok - keretben épületek
és - telepítés, - átmeneti konszolidáció; 1 - merevítő, 2 - egy membrán polcon cseréje keresztfa 3 - univerzális hevedert 4 - visszaállítható bilincs egy állványra.
Az ideiglenes felszerelését és beigazítását használt diafragma perestavnye bilincs 4. panelek keret merevségét polcok nélkül, cseréje a csavar, a telepítés előtt van szerelve a csavar áthaladását. Ebben az időben, ahelyett, hogy a keret tartók a helyszíni szerelési nyíláson, hogy ekvivalens rögzítő másik oldalán az oszlop, például vízszintes kapcsolat-távtartók. Munkahely és a műveletek sorrendjét mutatja az alábbi reakcióvázlat, poz. és b.
Amikor pántok kötve a panel két backstag kender kötél hossza akkora, hogy amikor benyújtása a panel, ha ez található 1,5 m-rel a tetején a oszlopok, végén volt a backstag átfedés. Panel mártott kitekeredett szögben a projekthez. Csökkentjük, hogy a átfedés volt 4 cm 3, a panel üzem helyben (lásd. A rendszer az alábbi, A poz.), Rögzítéséről veszélyeztetett 4, és szerelt habarcságyat 5. Amikor feszített hevederek (lásd. A rendszer az alábbi, poz. b) az első alsó panel feszítővas igazítani a tervezési helyzete, rögzítéséről homlokpanel kockázatok. Ezután, napellenző vasúti függővonal-7, ellenőrizni kell panel függőlegesen. Ellenőrizze, hogy a megfelelő helyzetben a panel hegesztett edényfogó lapkák 6 paneles és oszlopok, és csak ezután vegye le a szíjat horgokat. Ehelyett tack használják átmenetileg rögzítik a háromszög alakú pillér, amelyek kapcsolódnak a panel és a átfedés.
Telepítése bezrigelnoy panel merevsége
és - csökkentő on habarcságyat b - igazítás; 1 - 2 oszlop - Panel, 3 - csavar 4 - jelölés kockázatok 5 - B oldatából 6 - betétek rögzítéséhez a panelek az oszlopra, és egymással, 7 - a rake-függővonal, 8 - felszerelési asztal; M 1. M 2 - szerelők.
Svjaseva lapok fektetve kereszttartók polcokon után a gerendák vannak hegesztve a konzolok oszlopokat. Mindegyik épületben cellamáglya Svjaseva első alsó lemez, akkor a felső emeleti (lásd az alábbi reakcióvázlat, és a kulcs ..); végez műveletet a következő sorrendben.
Szerelés 3. mentesítés fürtös lemez, és utasítja az üzemeltetőt, hogy érintse meg a nő. Mivel a lemez ahhoz szükséges, hogy a felső csavarok, kiszállításra kerül a telepítés ferde helyzetben.
Amikor egy tip lemez összeszerelő 5. - 3. bit be van kapcsolva, az állvány és állványok. Először is, az alsó végén lemezköteg egy szorítóelem révén elhelyezve a span, majd a másik végét lemez felőli oldala járom külső oldalán. A telepítés után Svjaseva lemezt a tervezési helyzetben ideiglenesen keresztül kapcsolódnak elektroprihvatkah vagy más módszerrel, és távolítsa el a hevedert.
Fektetése Svjaseva (spacer) (a) és a közönséges (b) lemezek
Fedőlemezek először az első, majd a második emeleten van állítva az összeszerelés után, és hegesztési a peremek a kötés kereszttartók lemezek ível a vezetékek között (lásd. A rendszer a fenti, Pos. B). A lemezeket szerelt réteg habarcs vagy cementpép és homok. Ha biztosított a projekt által, lehet, hogy száraz fekvő- lemezeket majd Crimping varratok oldatot. Amikor szerelőlapok szerelők, található a távtartó lemezek, figyelembe a lemezt, és helyezzük azt a tervezési helyzetben.
Lépcsőházak és indulók moduláris épületek vannak szerelve ugyanúgy, mint a blokk vagy nagy panel (lásd. Az érintett szakaszok és oldalak a helyén).
