A rendszer a fűtés természetes körforgását egy magánházban, telepítés egy vízrendszer saját kezűleg
Milyen fűtőkör kiválasztásához egy magánházban függ kritériumok, mint például:
- típusú kazán,
- villamos energiához való hozzáférés;
- méret a költségvetési fűtési elrendezés;
- esztétikai preferenciáit.
A forgalomban a hűtőközeg az egyes fűtési rendszer lehet akár kényszerített egy szivattyú végzi az áramkörben, és a természetes.
Az áramkör a fűtési rendszer a természetes cirkulációs
Utolsó is nevezik gravitációs vagy gravitációs. Ők a legtöbb olcsó és egyszerű design. Ennek következtében e - víz fűtési kör önkeringés leginkább olcsó.
Ezek nem biztosított a kapcsoló áramkör a keringtető szivattyú. A hűtőközeg a csövekben mozgatjuk az intézkedés alapján a természeti erők (nehézségi erőre, különösen a). Az ilyen típusú rendszerek nyereséges megoldás a pénz, valamint az optimális - tekintve a mérnöki teljesítmény.
Ez a kiviteli alak a fűtés nem használják széles körben, mint korábban. Tartozik elavult megoldások és fokozatosan váltja hatékonyabb rendszerek. Ez egyaránt vonatkozik az egyes épület.
Ugyanakkor a nyitott gravitációs áramlás vízmelegítő, és most továbbra is széles körben használják nyilvánvaló okokból a hatékonyság és a megbízhatóság. Mozgó a hűtőfolyadék a kör miatt előfordul, hogy a hidrosztatikus nyomás a csőben.
Fűt berendezés egy ilyen rendszer egy kis magánlakás nem jár a megszerzése drága komponenseket vagy anyagokat. Ezen kívül nincs szükség áramforrásra. Egyes esetekben - ez egy igen fontos tényező.
Csatolt fotókat hűtőborda
Jellemzően ezek a rendszerek csak az egyes épületben. Hatékony fűtés lehet szerelni gravitációs áramlás (különösen a kezét) csak alacsony (1-2 emelet), valamint a kis terület az épület.
Fontos! Van egy határ a vízszintes sugara gravitációs áramkört. A hossza a vízszintes cső nem haladhatja meg a harminc méter. Ez annak köszönhető, hogy viszonylag alacsony nyomás a keringő áramkörben.
Azonban ez javára végrehajtási ilyen rendszer nyújt valamilyen erős érveket.
előnyök
- A legfontosabb előnye - az ár anyagok, berendezések, telepítése, karbantartása és üzemeltetése;
- Ez szükségtelenné teszi a keringető szivattyúk. Következésképpen, nincs vibráció, zaj, útjavító;
- Az átlagos élettartam az ilyen rendszerek - 35-40 év (feltéve, hogy a telepítés helyes végrehajtását, és a használati utasítás nem sérülnek);
- Könnyen javítható (általában a felhasználó megszünteti majdnem az összes kárt az ilyen rendszerek);
- Reakcióvázlat fűtés természetes cirkulációs képes önmagát szabályozza. Az eredmény egy jó termikus stabilitást. Mozgása a hűtőközeg az áramkörben miatt előfordul, hogy a hőmérséklet-különbség (és ennek következtében sűrűség) különböző részein az áramkör.
működési elve

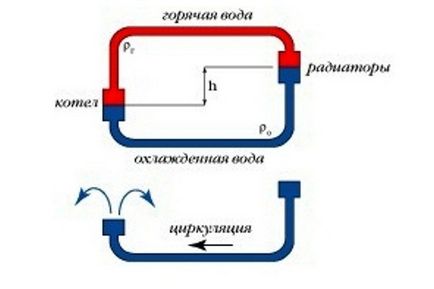

- A hűtőközeg mozog a fűtőberendezések, és vissza a kazán változása miatt a termodinamikai tulajdonságai a folyadék az áramkörben. Hogyan történik ez? A víz felmelegítése egy kazánban, sűrűsége csökken, áthalad csövek és radiátorok, töltéssűrűség nagyobb lesz. Hideg víz a gravitáció helyébe hűtőfolyadék, amely a magasabb hőmérséklet és kisebb sűrűségű.
- A víz, amely melegítjük a kazánban, és ezért könnyebb lehűlni hatása alatt a természeti erők mozog felfelé a felszálló. Útközben hűtőközeg hőt ad le az elemeket és radiátorok a hőt kap a területeken, ahol ezek találhatók. A lehűtött vizet a meleg radiátor elmozdul, és hatása alatt a gravitáció lemegy, ahol a kazánt telepítették. Ez a ciklus egy kazán működését.
Az alapvető áramköri elemek gravitációs
- kazán,
- vezetéket;
- fűtőberendezések (radiátorok és kondenzátorok);
- tágulási tartály.
szerelési elve
A vízszintes csövek kell felszerelni megfelelően a lejtőn mentén hűtőfolyadék áramlását. Ez ösztönözni fogja a hűtőközeg keringtetésére. Figyeljük meg a tervezetet szögek csövek szükséges, hogy bekapcsolódjanak a kiegyenlítő tartályba.
A lejtő vízszintes vezeték is lehetővé teszi a levegő kilép a rendszer, és megakadályozza zavozdushennosti. Ebben az esetben a tágulási tartály kap további stabilizációs szerepét.
Fontos! Amikor szerelés vízszintes csövek lejtő szöge a következőképpen határozzuk meg: az egyes mérő hossza a lejtő kell lennie 5-10 mm magasságban. Ez biztosítja a szükséges forgalomban.
Hidrodinamikai erőket, amellyel hűtőfolyadék mozog a kontúr mentén, attól függően, hogy a magassága a teljes áramkör. Különösen számít magassága közötti különbség a kazán és a radiátorok, valamint az ellenállás a csővezeték, amely attól függ, hogy az átmérője a csövek.
Ha az áramkör össze van szerelve számos ága és fordulatok, akkor - határozottan növeli az áramlási ellenállást. Számos szelepek, szűrők és egyéb szerelvények és kis átmérőjű csővezetékek, akadályozza a normális vérkeringést.
Így, hogy hozzon létre egy normál nyomáson az áramkört, akkor csökkenteni kell a ütésállóság minden tárgy, vagy növelni az átmérője a cső.
Gravitációs egycsöves fűtési rendszert
Ebben az áramköri építési megvalósul, amely előirányozza a jelenléte a két külön-külön áramkörök melegvíz mozgását. Az egyik rész - a felmelegített hőhordozó folyadék kering a második - hűtött.
Beépítési sorrendjét kétcsöves rendszer
- A kazánt feladta autópálya, amely összeköti a tágulási tartály;
- Tágulási tartály szerelni abban a szobában a mennyezet alatt vagy tetőtérben (ami kell melegíteni);
- Fenekű tartály táplált meleg kör cső, amely össze van kötve csővezetéket a helyszínen a parttól egyharmada a padló;
- A tartály Fed cső elvezetésére a felesleges víz a csatornába;
- A csővezeték vezet a radiátorok;
- Tól fűtőberendezések (azok alsó része) jelennek meg a visszatérő vezeték cső, amelyet betáplálunk a kazán;
- Tank vonalat kell telepíteni párhuzamos egyenest az összes szobában.

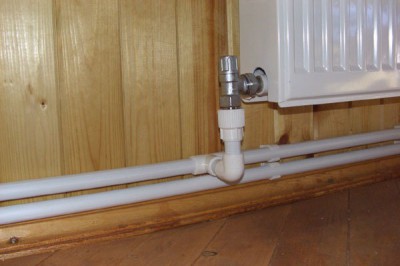

Párhuzamos routing előremenő és visszatérő
Jellemzők telepítése csőrendszer
Az előnye, hogy egy egycsöves fűtési áramkör természetes cirkulációs a kettős cső összehasonlítás az, hogy a hidrodinamikus nyomás ebben az áramkörben független a magassága a melegítők.
Tágulási tartály kell tölteni csak háromnegyede a hangerőt, és a hangerőt a tartály - 25-30 liter.
Egyszerű és praktikus fűtőkört önkeringés - jó választás a saját nyaraló, megtakarítás, ha szükséges. Egy ilyen nagy háztartási fűtési rendszer alig tudnak megbirkózni hatékonyabban működik, ha nem frissíti hozzáadásával szivattyú (bár az elveszett fő előnye az ilyen áramkörök).
