Műszerek megállapítása és diagnosztikai földalatti közművek
Kelet hiedelmek cchitaetsya, hogy a „harmadik szem” - egy energia-központja, az agy, amelyen keresztül egy személy megszerzi a lehetőséget túli észlelés, a képesség, hogy csukott szemmel, és szabadon nézni minden sarkából a világegyetem.
Elektromágneses locators (lokátorok)
alkatrészek lokátor

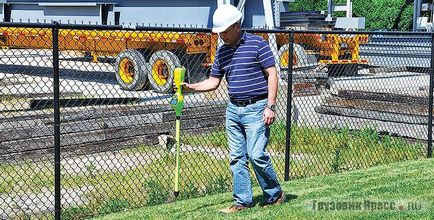

Elektromágneses lokátor áll könnyű hordozható heterodyne vevő, amely a nagy zaj immunitást és az érzékenység, lehetővé teszi, hogy a munka feltételeinek erős külső behatás jel gyenge szinten, telített kommunikációs oldalakon. A vevőkészülék vezérlőgombok és egy kijelző, amely megjeleníti a keresés eredményét lokátor. vevő lehet elemekkel működik vagy elektromos kábel.

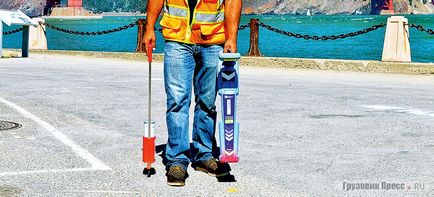

Wanted kommunikáció meghúz, vagy feszültségmentes legyen. Ahhoz, hogy megtalálja a kihúzott kommunikációt alkalmazunk kompakt generátor (adó) - a forrás elektromágneses impulzusok egy bizonyos frekvencián. A generátor lehet csatolni a vizsgált cső vagy kábel terminálokon keresztül vagy kommunikációs impulzusok lehet továbbítani érintkezésmentes módon.
Ahhoz, hogy megkapja antenna jeleket használunk, egy vagy több, különböző tervezési és térbeli tájékozódás, amely szintén képes kapcsolni.
Hogyan lokátorok
Az elektromágneses megtalálók meghatározására vágánypozíció csövek és kábelek a mágneses térben létező körül a vizsgált kommunikáció. Izolálása a kommunikáció és a különböző talajtípusok körülvevő kommunikáció, nem változtatják meg, hogy milyen típusú mezőt. A legerősebb jelet kap, ha a készülék közvetlenül a kommunikáció.
Passzív és aktív üzemmódban. Ha a váltakozó áram folyik keresztül, a kommunikáció, akkor létrehoz egy mágneses mezőt, az eszköz megtalálható a kommunikáció, dolgozó passzív módban. Azonban a pontosság ez a módszer viszonylag alacsony, akkor nehéz meghatározni a mélység a kommunikáció több, mint 1-2 m, és találja meg, ha néhány más közművek találhatók mellé.
Ha a kommunikáció nem elektromos áram, akkor a lokátor tudták azonosítani a kábel vagy csővezeték, akkor létre kell hozni egy áramot egy generátor. Ez a készülék az úgynevezett aktív üzemmódba. Ez a módszer sokkal pontosabb passzív és felfedi egy tárgyat nagyobb mélység és távolság.
Ha nincs kommunikáció a keresett hozzáféréssel, a generátor, képes létrehozni volumetrikus induktív elektromos mező, egy áram egy bizonyos frekvencia indukálni távoli kommunikációs (azaz, egy induktív mágneses mező), amely felveszi a kagylót.
Az optimális frekvencia hatékony helye függ a talaj típusától, az a fajta cső vagy kábel, és sok más tényező. Ezért a vonal helyét berendezések világ vezető gyártók működhet a különböző frekvenciákon a néhány Hz-től 200 kHz. A választás a működési frekvencia lehet automatikus és kézi telepítésre. Sok modell lokátorok csupán két vagy három leggyakrabban használt üzemi frekvencia: 50 Hz kimutatására tápkábelek feszültség és a 100 Hz felkutatására acélcső katódos védelemmel. A fejlettebb modellek mutatták külföldi szélesebb működési frekvencia tartomány - 10-től 35 kHz. Ez jelentősen növeli a felbontást, és az eszköz érzékenységi szempontjából rengeteg különböző kommunikációs és az erős elektromágneses „zaj”.
Vevő. Vevő működési elve igen egyszerű. Ez van hangolva a frekvenciáját a kommunikációs jel, és változtatni a jel teljesítménye határozza meg a helyét az objektum. Tartomány (távolság a generátort a vevő) a különböző típusú lokátor 0,5 m és 20 km-re a helyét pontosságát 10 és 30 cm; a maximális mélység, amellyel a készülék rendelkezik meghatározását útvonalon, általában maximum 10 m. leolvasást az eszköz függvénye osztály, az átmérője a pályán, a teljesítmény jelgenerátor, a talaj típusát, az interferencia. Különösen, csövek és kábelek nagy átmérőjű nagy érintkezési felületet a talajjal, valamint amiatt, hogy ez a jel a talajba szivárgás. Ha ugyanaz a jel teljesítményét annak csillapítási szivárgása miatt a földre a nagyobb csövekben történik kisebb távolságra, mint kommunikációt kis átmérőjű. Vannak módosítások tervezett készülékekben keresôrendszereivel tárgyak - csövek, kábelek, és a módosítások felismerni apró tárgyakat, mint például aknafedelek csövek és szelepek.

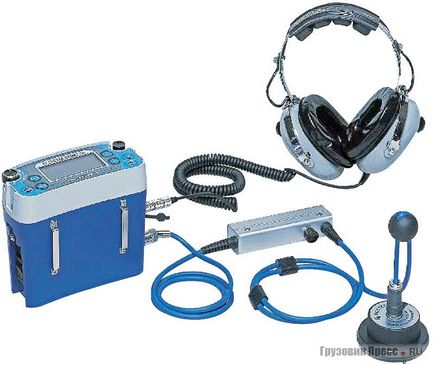

A készülék a digitális feldolgozása és megjelenítése a vett optikai jelet. Modellek egy grafikus kijelzőn, általában azt mutatják, a számértékek az elektromágneses mező paraméter, vagy legjobb esetben oszlopdiagram a jelszint. Sokkal kényelmesebb, hogy a hatalmat „a fül” jel fejhallgatón keresztül a vevő hangjelzés. Ha az üzemben tartó a része, amelynek során a kommunikáció, a vevő egy sípoló hangjelzést egyre magasabb, mint közeledik a kommunikációs eszköz és csökkenni kezd fokozatosan nő a távolság is. Figyelembe véve a helyszíni talaj felszínén, amelyben egy hangjelzés volt a legmagasabb, az üzemeltető kijelöl egy sort a föld alatti kommunikáció. Egy tapasztalt kezelő hang a műszer magabiztosan különbséget tenni a különböző típusú csővezetékek és kábelek. Számos hazai Locator modellek csak egy funkciója az akusztikus jelzése. De ez sokkal kényelmesebb dolgozni az eszközök, aki együtt hangsávok jelennek meg a képernyőn, valamint a mélység a kommunikációs helyzet. Különösen hasznos abban az esetben, eszközök, mint például tanulmányok metsző kommunikációt. A fejlesztés az ilyen eszközök nem igényel speciális ismereteket és készségeket.
Az egyik jellemzője a mágneses módszer felfedezés, hogy a legerősebb jelek érkeznek a végpont egy tárgy, mert közelednek a mágneses erővonalak. Ezért, az objektum függőlegesen helyezkednek (még kis acél hordó), gyakran könnyebben detektálható, mint vízszintesen orientált vízcső száz méter hosszú. Ugyanez a hatás jelentkezik azokon a helyeken, az összekötő ízületek ugyanazon vízrendszer, amely különálló részből áll: a műszer magnetometrikus megjelenített kép egy lánc jel maximális erő, a megfelelő helyeken hézagok az egyes csőszakasz ehhez a képhez meghatározhatja az útvonalat, és a mélység a tárgy összekötő között külön pont.

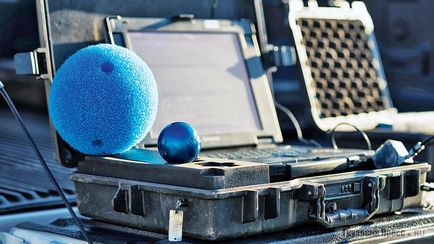

Előrehaladás a Locator szerkezet. A jelenlegi modell a vonal helyét berendezések javultak elleni védelem az elektromágneses interferencia, így a keresés könnyebb kommunikáció jelentősen. A legfejlettebb modelljei lokátor csatlakozik a laptop, és lehetővé teszi egy speciális szoftver, hogy a teljes információt térbeli helyzetét a föld alatti és víz alatti kommunikáció a kutatási terület, valamint, hogy kötődik az abszolút földrajzi koordináták lehetősége van arra, hogy működjön együtt a GPS / GLONASS vevők. Az adatok bekerülnek az elektronikus kártyák és az elektronikus projekt építkezésen.
Jelenleg, a közös eljárás elektrokémiai védelmi fémcsövek a korróziótól. Ezért néhány lokátorok van CPS funkció - „Keresés katódos védelem”, amely megtalálja ezeket a közleményeket egyszerű és gyors.
Lyukoiskateli. Utilities, és különösen a szervezetek, amelyek szolgálják a különböző kábelek, gyakran kell keresni nyílások aknák, alá rejtett a hó és a földet. Erre a célra, az elektromágneses fém detektorok egyedi design. A készülék rendelkezik egy érzékelővel - egy induktív tekercset, ahol az oszcillátor generál egy nagyfrekvenciás elektromágneses mezőt. Amikor közeledik a szenzort egy fém kelnek mező frekvencia változik, így változik a sípoló hang a fejhallgatón. Jobb, mint a fejhallgató ellátott berendezésekkel LCD kijelző, amelyen a keresési eredményeket vizuálisan.
Előnyei és hátrányai a lokátor
Egyszerű hordozható elektromágneses lokátorok viszonylag olcsók, nem állnak rendelkezésre, akkor lehet bérelni, hogy viszonylag könnyű megtanulni használni - ők is tapasztalatlan szereplők hatékonyan ki lehet használni.
A fő hátránya az elektromágneses helyét az, hogy nem megfelelő nyomon követni kommunikáció, nem áramvezető: műanyag, beton és kerámia csövek.
Ezt a problémát oldja meg a felhasznált egyéb eszközök - földradar, amely megbeszéljük a következő cikkben.
