Egy új atomerőmű, akkor egy szót

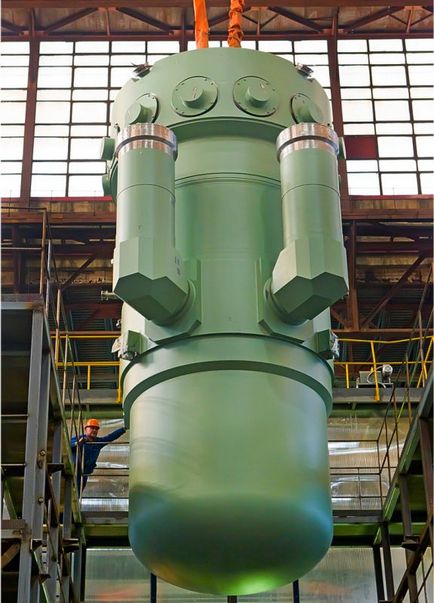

Két ilyen reaktorok lesznek telepítve az új nukleáris jégtörő „Arktika”. aki egy hete indult a Balti Hajógyárban Szentpéterváron.
Kapacitás egyik reaktorból RITM-200 lesz körülbelül 175 MW. Mivel abban az esetben, jégtörők beszélni reaktor villamos energia nem egészen pontos (nagyrészt hajó használja éppen a hő a reaktor, és átalakítja energiát gőzt közvetlenül a tengely kimeneti teljesítmény), akkor ahelyett, hogy a szokásos reaktor elektromos ami általában azt jelenti, abban az esetben, NPP hajtóműveket a reaktor RITM-200 azt jelzi, a hőkapacitás.
Tekintettel arra, hogy a hatékonyságot a modern atomerőművi blokkok jellemzően 34%, a hőkapacitása modern VVER-1000, a legtöbb tömeges orosz reaktor működése körülbelül 3000 MW, a tiszta, elektromos valamivel kevesebb vagy valamivel több, mint 1000 MW, attól függően, hogy a termelés reaktorba.
Így, amint a kép fejléce RHYTHM 200 valahol a 17-szor kisebb, VVER-1000 teljesítmény. Akkor miért olyan nagy?

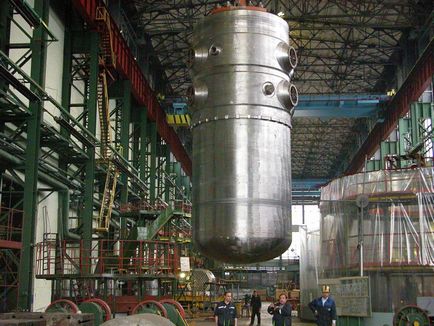

Azaz, ha valami kész VVER-1000 a Tianwan NPP Kínában, ugyanabban a termelési területen, közel azonos teljesítményt, mint az első kép:
A trükk az, hogy a ritmus reaktor 200, ami a feltételeket az alapstruktúra nem több, mint „unokatestvére” energia VVER-1000, a tervezők mentek egy kis trükk.
RITM-200, valamint a VVER-1000 egy úgynevezett fény-víz vagy víz-víz reaktor nyomás alatt, ami de facto lett a mai nukleáris ipari szabvány. VVER módon áll - "VVER". Kettős emlékezés reaktor cím annak a ténynek köszönhető, hogy a szokásos, „könnyű” ellenáll a víz aktusok ilyen reaktorban és egy neutronmoderátor és primer hűtőközeg, amely lehetővé teszi, hogy hűvös a reaktormag és, másrészt, felmelegített víz az a második áramkör, amely fonás turbina.
Az angol átírás, a reaktor technológia az úgynevezett PWR ( «nyomottvizes reaktor"), és azt is leírja az alapvető tervezési, csak más szemszögből, a fizikai. Ez a megközelítés különbözteti VVER / PWR más típusú fény reaktor, az úgynevezett „reaktorban forró vízben» (BWR), ahol a víz először, »piszkos« reaktorhurokba forrni kezd inkább a reaktortartály, amely leegyszerűsíti a konstrukcióját nagymértékben, bár és összetettsége miatt a szabályozási körben.
A Szovjetunióban, majd később Oroszországban „bojlerek» -BWR különösen nem tetszik, és ezért a »reaktor nyomottvizes« nem volt annyira népszerű.
Itt van egy rövid, erősen leegyszerűsített animációs akciók hagyományos VVER / PWR:
Ez könnyen érthető, az alapvető lépéseket a technológiai ciklus a reaktor: Reactor melegíti a vizet az első kör, amely egyidejűleg hűti a magot nem engedjük, hogy elolvad, és károsíthatja a szerkezet a reaktor, a víz a primer kör kering zárt körben lehetősége nélkül forró (mert a nagy nyomás ) bekerül a gőzfejlesztő. A gőzgenerátor, amely egy óriási hőcserélő, a hő átadódik a víz az első vízkör a második áramkör, és van egy második vízkör, ami nem érintkezik a reaktormag, gőz fordul turbinalapátok található ugyanazon a tengelyen van egy generátor.
Emiatt vázlatos leírását, azt hiszem, néhány olvasó már kitalálta, hogy mi a fejlesztők ment trükk RITM-200, a mérnökök a Nyizsnyij Novgorod OKBM II Afrikantov.
Azaz, az áramkörben-szekcionált reaktor RHYTHM 200:
Mint látható, amit valószínűleg vette a reaktortartály - kívül van, a második héj. A ház RITM-200 már be van építve a négy gőzfejlesztők, amelyek együttesen alkotják a mag egy szerkezeti egységet.
Ebben a modulban és a fő hőátadás között zajlik az első és a második hűtőkör. Az egész szerkezet - az aktív zóna, gőzfejlesztők, cirkulátorok első áramköri (TSNPK) és az összes kontroll reaktor mechanika - egyetlen egységet képvisel, sőt, az egyik blokk gyártják, összeszerelt, egy keresést és konfigurált a gyárban, majd meg kell csak, mint a LEGO tégla beilleszteni a rendszeres helye, benne az új jégtörő LK-60YA ( „Arctic”), vagy, ami érdekes - az új orosz repülőgép-hordozó „Storm”.
Egy ilyen szerkezeti, a reaktor nehéz elegendően zónába olvad, és okozhat BDBA: valójában, és az aktív zóna és gőzt a második áramkör a ritmus-200 elhelyezett egy nagy „pan”, és amíg az összes víz az első és a második áramkör nem forraljuk el, és a reaktor nem akkor el fogja veszíteni a lehetőséget, hogy teljesen hideg, tervezési alapon túli baleset nem történik. Ez, persze, nagyon fontos, hogy az autonóm hajó körülmények mostoha körülmények, ahol nincs helye várni a gyors enyhülést.
Ez a megközelítés Rhythm reaktor 200 hasonló méretű a VVER-1000: a biztonságos és robusztus felépítés kell menni a földre, és contrivances további rendszerek, hogy ilyen tulajdonságokat az alap design.
Ugyanakkor, persze, mindez köze szempontjából a kemény gazdasági nyomás - ellentétben a hidegháború a Szovjetunió és az Egyesült Államok a jelenlegi megközelítés az atomenergia-ipar alapja nem csupán a technikai színvonala és technológiai kifinomultság minden áron, hanem a gazdasági kényszer " olyan olcsó. "
Mind a tervezők és mérnökök, ezért az új reaktorok a zsarnoki ágy között Scylla és Charybdis gazdasági megszorítások, követelmények megbízhatóságát és biztonságát.
És, sajnos, a legmodernebb technológia tömeges reaktorok VVER / PWR már megközelítette a határértékeket evolúciós fejlődését.
Logkovodnye nyomottvizes reaktor nyomása már nem továbbra szorítani ezt a „tű fokán” szűkülő korlátozások.
És ez hogy tetszik, ami egy új forduló a technológiai fejlődés - mint a reaktor rendszer a tengeri szállítás és a katonai, valamint a nagy erőművekre céljából helyhez kötött villamos energia előállítására.
