Bekötési rajza egy kétszobás lakás
A két hálószobás apartmanok a régi panel házak gyakran kell foglalkozni a tökéletlen elektromos vezetékek nem képes kellően ellenálljon terhelést modern készülékek. Ebben a helyzetben a jelentősége annak felváltása új vezetékek.
Vagy egy teljesen új lakás is zavarba vezetékeket az elektromos kábeleket.
Szakaszai kábelezés a helyszínen egy hálószobás apartman
Kábelezés telephelyén egy hálószobás apartman kell elvégezni a következő lépésekben:
- rajz egy bekötési minta;
- kiszámításához szükséges anyagok, elektromos berendezések;
- jelölés és shtroblenie falak;
- Szereljen vezetékek;
- beállítás kapcsolók, konnektorok, és az elosztási eszközök;
- bevezető panelegységet;
- Continuity összeszerelt összhangban multiméterrel.
Példa rasplonirovki vezetékeket lakás
Tippek grafikonrajzoló
Feltérképezni elrendezés a kezüket, akkor egy példányt a terv a lakás, ahol ez nagyon kényelmes, hogy jelölje meg a csatlakozási helyen a berendezési tárgyak, kapcsolók és aljzatok.
kijelöli különböző elemek reakcióvázlatban
- lapos elektromos irányvonalat tartani szigorúan függőlegesen vagy vízszintesen, ezáltal csökkentve a károsodás kockázatát fúrás során a falak más célra.
Mi vezetékeket függőlegesen vagy vízszintesen
Példa vezetékek áramkörök, és egysoros diagram a különböző átviteli csoportok
A diagram látható kék bögrét elosztódoboz megjelölve minden szobában
példát vezetékek elrendezése egy két hálószobás apartman és étkezés erkélyek
a helyét a piacok a szobában
Példa lapos egysoros diagram a védő RCD után counter
Feltérképezésére kábelezés a lakásban a kezét az első helyen kell venni az esetleges terhelést.

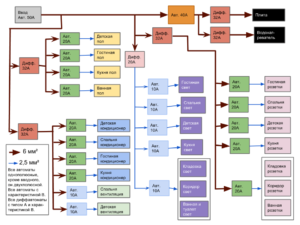

Egyvonalas kapcsolási rajz több csoportra oszthatók
Számítása a terhelés nem szabályok és előírások, és egymástól függetlenül készülnek, figyelembe véve az igényeket a tulajdonosok a lakásban.
Vegyük példaként a lehetséges terhelés az elektromos vezetékek a nappaliban. Lehetnek légkondicionálás, televízió, számítógép, ideiglenesen csatlakoztassa más elektromos készüléket (vasaló, hajszárító, stb.)
Sum kapacitása ezen eszközök mindegyike körülbelül 3 kW. Ezen túlmenően, a nappaliban van egy világítási rendszer. Ez lehet csillár teljesítmény 400 W teljesítmény és 6-60 watt. Összességében a 760 watt.
Kiderült, hogy a teljes hatalom, amely szükséges a nappali, az 3760 watt. Aztán, hogy ugyanazt a közelítő számítást más helyiségeiben lakás és tesz minden a kapott értékeket.
Összesen mehet mintegy 10 kW. ha nem több.
Ez a teljes kapacitás felhasználásával állítjuk elő, ugyanakkor a készülékek a lakásban, ami nagyon ritkán fordul elő. Ez a számítás a szükséges további elosztása a lehetséges terhelés csoportok.
Példa a vezetékek egy lakásban eltérő keresztmetszetű vezetékeket
Válassza tápegység áramkör egy lakást
Kiszámítása után a hatalom a terhet a lakásban kell kezdeni teherelosztás csoportok. De ehhez meg kell tudni, hogy a teljesítmény helyett elektromos áram. Ennek alapján az Ohm-törvény, ahol P - teljesítmény és U - feszültségű hálózat (azaz 220), amely 1000W elektromos készülék akkor is fogyaszt áramot egyenlő 4,55 A.
Egy példa a vezetékek elrendezése lakás csoportra oszthatók aljzat és világítás
Foglalni kábel szilárdságérték kerek ki, hogy 5 A.
Most azt kell elosztani a terhelést. Alapján para. 6.2.6 A SAE hálózat táplálja a világítás és konnektorok, megszakítók kell használni Névleges akár 25 A.
Így szerinti para. 6.2.3 SAE nem engedélyezett egy elektromos megszakító több mint 20 aljzatok és a lámpák. Következésképpen, a csoport a megvilágítás gyakran hajtja a gépet, eddig 16 A.
Ugyanezen paragrafus rendelkezik PUE tekinthető mnogolampovuyu csillár egy kapcsolat.
Meg kell jegyezni, hogy nem szükségszerűen terjesztési csoportok rozetta és világítás. A telepítés során sok, hogy az eloszlás a szobák. Fontos ebben az egyenletes terhelés kapcsolata.
Úgy tűnik, hogy egy vagy két világítási lenne által a gép 16 és A 2, vagy 3 csoporttal foglalatok - a gép 25 A.
Feltételek eloszlás tehercsoportok saját kezűleg
- Egyrészt, mivel a kilépő a fürdőszobában kell telepíteni az RCD, akkor célszerűbb a csatlakoztatását egy csoport élelmiszer üzletekben.
- Másodszor, ha a lakás előírt csatlakoztatására fűtőelem teljesítménye nagyobb, mint 2,5 kW, hasznosságuk lesz hajtott egy külön hálózati kapcsoló automatikusan helyes.
- Harmadszor, ha van egy háromfázisú hálózat különböző csoport jobb adagolására különböző fázisok. Sokkal jobb, hogy nem a kezüket, ha kizárjuk az összetéveszthetőség. Ha nem nagyon bízik a tudás, jobb, mint táplált egyfázisú.
Az áramkör-lakás kezével nem olyan nehéz, és akár 4 tehercsoportok. Emiatt a telepítés során zavart okozhat, ezért a csoportot úgy kell felszerelni váltakozva.
