TV aljzat

Mielőtt bármilyen javítási munkát a lakásban, meg kell tervezni a design jövőbeli épületek. Fontos szempont ez a kérdés, hogy a terv az elhelyezését bútorok, belső elemek, valamint a háztartási gépek. Ez elsősorban annak köszönhető, hogy a szükséges optimálisan oldódnak elektromos vezetékek és beállítani a megfelelő helyen aljzatba. televízió. Ahhoz, hogy megfelelően csatlakoztassa a csatlakozóval a TV elég tudni annak szerkezetét, az általános elv, és a telepítés sorrendje.

A készülék a koaxiális kábel

A fő különbség, amely meghatározza a különbség a villamos és a tv-aljzatokhoz, kábel szerkezete kell csatlakoztatni mindegyik. Ha a szabványos elektromos vezetéket két vagy három különálló bevont magokra szigetelést, amelyek összekötik a megfelelő kapcsolatok a foglalat segítségével csavarkötés, az antenna kábel kialakítása némileg különbözik.

TV koaxiális kábel nagyon könnyű azonosítani a megjelenésük. Ez egy meglehetősen vastag kör keresztmetszetű huzal, amelynek vele egybeépített belső egy elektromos vezetőt rézből készült. Ez a központi vezetőt borított sűrű réteg szigetelés a tetején, amely egy képernyő alumínium fóliát és egy vékony acél huzal. Mivel a külső védő kábel bevonatot leggyakrabban használt PVC szigeteléssel.

Kivitelezés vagy kárt bármely eleme az antenna vezeték vezet jelentős romlását jel minőségét, így a tömítés ilyen vonalak kell kezelni azt a maximális összeget.

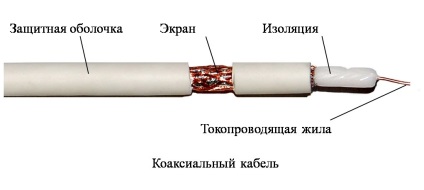

Tekintsük részletesebben elrendezése és kijelölését alkatrészek a kábel tv:

1. Szigetelés. Ez történt a dielektromos (általában polietilén) arra szolgál, hogy megszüntesse galvanikus kapcsolat a vezető és az árnyékolás karmester.
2. Képernyőn. Mindenesetre koaxiális kábel, ez az elem úgy van kialakítva, hogy megakadályozza a nagyfrekvenciás jel sugárzás űrbe. Egy másik funkciója az, hogy megvédje az elektromágneses interferencia, ami nagyon érzékeny a továbbított jelet. Továbbá, hogy biztosítsák a áramlását nagyfrekvenciás áram van szükség a két vezetéket, így ebben az esetben a képernyő használható második karmester. Ez a kábel úgynevezett aszimmetrikus szitáljuk.
3. Karmester. Ez a fő része a tervezés, mert ez szolgál továbbítja az elektromos jel.
4. A külső héj, amelynek célja, hogy megvédje a feszültség alatt álló részek mechanikai hatásokkal szemben.

Amint meg lehet érteni a tervezéstől a kábel, amely összeköti a televízió kivezető csatlakozás a központi vezető és a képernyőn a megfelelő csatlakozókhoz. Ahhoz, hogy megértsük a funkciók a kapcsolatot a vezetékek, akkor meg kell vizsgálni, röviden a készülék és a találkozó fő részei egy televíziós aljzatba.

Azt is meg kell jegyezni, hogy amikor szóló az antenna kábelt nem található a közvetlen közelében az elektromos vezetékek.

Amikor csatlakozik a villamos energia fogyasztók felmerülő kellően erős mágneses mező a vezetők körül elemeit tápkábelek. Az ilyen mezők nagyban torzítani az elküldött nagyfrekvenciás TV / SAT jel. Emellett egyes készülékek képesek a kibocsátott elektromágneses hullámok is érintő minőségi tv jelet. És bár jelenleg az ilyen eszközök kisebbek lesznek, és szinte az összes modell a modern TV készüléket felszerelt speciális szűrők, hogy bizonyos mértékig megszünteti az ilyen hatások, de az interferencia lehetőségének figyelembe kell venni. Például, a cég Legrand nem javasolja, hogy helyezze a tápkábeleket közelebb, mint 2 cm-re az antenna.

Ami a gyártók a használt berendezés, a létesítmény elektromos hálózatok és adatátviteli rendszerek, ez határozottan az egyik vezető ezen a piacon a francia cég Legrand. Mára a világ több mint 60 országban szerte a világon, és az ország területének Legrand kellékek termékek 1980 óta.

A mai napig, elektronikai üzlet széles körű elektromos és televíziós aljzatok Legrand kapcsolók, osztók combiners, erősítők és egyéb elektromos termékeket. Kiváló minőségű Legrand eszközök, feltéve, hogy jól kell ismerni azonban, legyen óvatos a hamisítványok, ha vásárol ilyen berendezések.

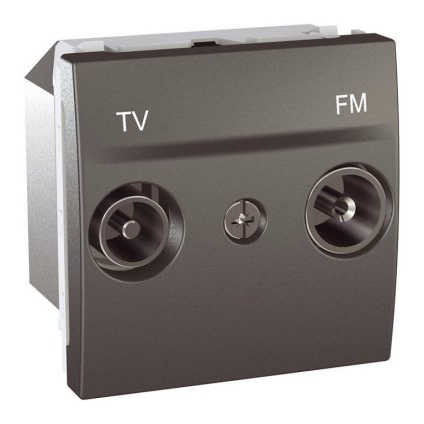

Fajta TV piacok

Attól függően, hogy célja és felhasználása az áramkör a lakásban kábel tv, konnektorok vannak osztva három fő csoportra:

1. Single. A legegyszerűbb tervezési és közös egységet. Hozzá vannak szokva, hogy csatlakoztassa a TV-t az elosztó vagy egy antenna.
2. Terminálok. Használt szereléshez a végén a hurok - szekvenciális piacok vegyület. Ne tévesszük össze ezt a terméket egyetlen üzletekben. A stabil működés bármely tv Legrand aljzatok a hurokban kell lennie egy bizonyos vonalat a hullám ellenállás, amely létrehoz egy socket terminál TV.
3. Kommunikál. Ezeket úgy tervezték, telepítés közepén a hurok. A tervezés ezen eszközök kapcsolatot biztosít neki antennadrót mindkét oldalon. Az egyik ilyen vezetékek jön, megy az előző eszköz csatlakozik a splitter, és a többi - kimenő (használt továbbítja a jelet, hogy a következő a foglalat).

Készülék televízió kivezető

A fő részei szerkezetéhez tartozó bármely TV aljzatok, a következők:

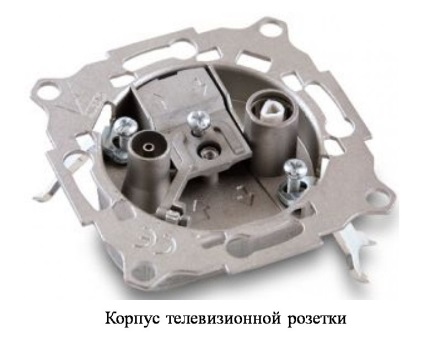

• Ház TV kimenet (vagy áramköri), amelynek célja az összekötő kábel antenna. Az egyetlen kivezető, ez a része nem rendelkezik az elektronika, és csak arra szolgál, hogy biztosítsa a megfelelő érintkezik annak elemei.

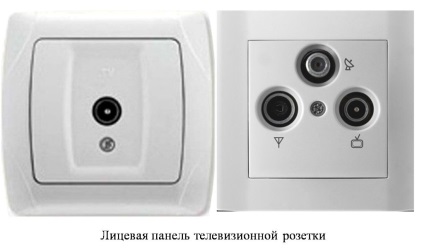

• Előlapon. Ez az elem az eszköz struktúrát nemcsak protektív, hanem egy dekoratív funkciót. Meg lehet megválasztani, hogy a lehető legjobban megfeleljen a belső tér. A céltól függően Legrand kilépő, lehet, hogy további kimenet, mint a műholdas és R. kapcsolat TV-R-SAT aljzat végre egyetlen kábelen terjedő speciális összeadó.

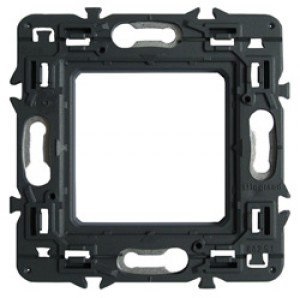

• Caliper. Ez szolgál rögzítő az összes építési elemek kimeneti egymás között, valamint megbízható rögzítési eszköz a szerelődoboz.

Csatlakoztatása TV kimenet

Ha csatlakozni egy konnektorba, akkor be kell tartania egy egyszerű algoritmus:

1. Előkészíti és telepítse a rozetta. A telepítés beépített típusú eszközök, amelyek leggyakrabban a jelen idő, meg kell fúrni egy lyukat a falon a dobozt. Ezen túlmenően, az antenna kábelvezetés, alkalmasak arra, hogy a fali konnektorba, a fal kell Stroebe. Ezek a művek kapcsolódnak a megjelenése nagy mennyiségű por, így próbálja ideje, hogy végezzen javításokat a lakásban.
2. Készítsünk kábelt. Ehhez az szükséges, hogy eltávolítsuk a tároló réteg mintegy 3 cm-re a lezárás. Továbbá óvatosan engedje ki a központi vezető a szigetelés a parttól 1 cm-re a szélétől.
3. Szét a test az előlap és a támogatást.
4. Erősítse a központi vezető a terminál ház keresztül csavarkötés.
5. A kábel árnyékolását, hogy rögzítse egy különleges klip, miközben biztosítja a megbízható elektromos kapcsolatot.
6. Csatolja a fórumon, hogy támogassa, és rögzíti az egész szerkezet az előre elkészített szerelődoboz.
7. Állítsa be a tévé előtt aljzatba.
8. Csatlakoztassa az antenna kábelt a TV-t a megfelelő csatlakozó aljzatok (TV-R-SAT)

Meg kell jegyezni, hogy vannak tervek, televíziós piacok, rögzítési módszere az antenna vezetéket némileg eltérhet. Például, rögzítő fülek vagy tavasszal lehet használni tartályokban Legrand. Mindenesetre, az alapelv ugyanaz marad kapcsolatot.

Csatlakozó csoport televíziós piacok

Azt már régóta szokásos jelenlétében egy lakás két vagy több televízió, amely képes fogadni a jelet a kábel TV szolgáltató (TV), vagy egy parabolaantenna (SAT). Annak érdekében, hogy megfelelően csatlakoztassa a TV-Legrand aljzatok, akkor a következő séma.

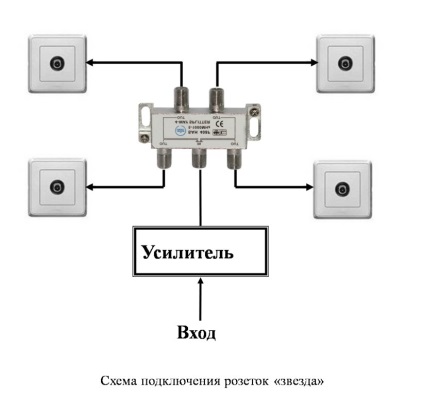

Az ábrán látható kapcsolat láncú televíziós piacok az úgynevezett „Y-”, és számos előnye van:

• Elhanyagolható csillapítása a jel.
• Mivel minden érkező sodronyt egy helyen, akkor célszerű, hogy gondoskodjon a beviteli mezőbe.
• Nem kell használni a túlzott mennyiségű átvezető csatlakozó, ami pozitívan befolyásolja a jel minőségét.
• A hiba az egyik eszköz nem befolyásolja a munka minősége az összes többi.

Ezen az ábrán a televízió kivezető keresztül csatlakozik egy speciális eszköz úgynevezett splitter. Úgy tervezték, a különválás vagy a tv SAT jel egyenlő részekre kell továbbítani az egyes eszközök elvesztése nélkül a minőség. Ez nem az egyetlen típusú osztó használható az antenna kábeleket. Egy másik gyakori típusa ezeknek az eszközöknek a TAP. A fő különbség abban rejlik, hogy egy osztó osztja a jelet egyenlő arányban az előfizetők száma, és lehet használni, mint egy jel kombináló. Ami a leosztó típusú TAP, az általa előállított kamra részen TV (SAT) jelet, és átadja azt a számát csapok előírt építési.

Amikor kiválasztunk egy elosztót kell figyelni, hogy a frekvencia jellemzőit. Két fő típusa az ilyen eszközök:

1. Osztók tervezték, hogy kell telepíteni a digitális televízió. Ezek működési frekvenciák nem haladja meg az 1 GHz.
2. Osztók antennák műholdas (SAT). És a működési frekvencia tartományban vannak akár 2,5 GHz.

Egy másik fontos szempont kiválasztásának ilyen eszközök jel csillapítás. Ha lehetséges, állítsa splitter amelynek ez a paraméter minimális frekvencia tartományban alkalmazható.

Ha a kapott jelet vagy tv antenna túl gyenge, vagy TV-t, amelyre a tervek szerint át túl sokat, akkor meg kell, hogy vigyázzon a telepítés az erősítő (pl erősítő SAT Legrand).

Egy másik módja az, hogy egy soros kapcsolat áramkör, amely lényeges eleme a kivezető folyosón.

Ez az áramkör tartalmaz egy soros kapcsolása révén-foglalatok, amelyek közül az utóbbi kell lennie egy terminál. Meg kell jegyezni, hogy ebben az összefüggésben van némi gyengülése a jelet, így nem kívánatos, hogy egy nagy számú elemet. Az előnye, hogy ez a rendszer lehet nevezni kábel jelentős megtakarításokat.
