Tudd Intuíció, előadás, szakmai csatornák akusztikai információ szivárgás
Kivonat: Az alapvető fogalmak, az akusztika területén, úgy a hang szerkezetét és jellemzőit. A besorolás a technikai csatornák akusztikai információ szivárgás. A fő eszköze akusztikus feltárása példa.
Alapfogalmak terén akusztika. Besorolás akusztikus információs csatornák szivárgási
Mielőtt a tanulmány akusztikai információ szivárgás csatorna, meg kell határozni az alapvető fogalmak, az akusztika területén.
Az információt hordozó akusztikus jelek, az úgynevezett akusztikus. Ha az információk forrása az emberi beszédet, ez az úgynevezett egy hang. Az elsődleges forrásai akusztikus rezgések mechanikai rendszerek, mint például az emberi beszéd szervek, és a másodlagos - átalakítók különböző típusú, beleértve a villamos.
Hangnyomásszint - a változó nyomást a közeg miatt terjedésének hanghullámok. A nagysága a hangnyomás P becsült hatásosság akusztikai hullám egységnyi területen bar-ban kifejezett (N / m2).
A hangnyomás - az aránya akusztikus nyomás a nulla szintet, amelyre a hangnyomás készül:
Hangnyomás az úgynevezett változó, mivel, hogy át az egyik részecske a másikba. Tehát, ha néhány helyen a rugalmas közeg, hogy készítsen egy drámai eltolódás a részecske, a magas vérnyomás jelentkezik. Ez kerül át a szomszédos részecskék, amelyek hatnak a következő, stb Ennek eredményeképpen, a terület a nagy nyomás fog mozogni, ha egy rugalmas közegben. Ez fordul elő váltakozó régiói alacsony és magas nyomású, ami vezet számos régiójában nyomó és húzó szaporítóanyag egy rugalmas közegben, mint egy hullám. Minden részecske a közeg egy oszcilláló mozgás.
A folyékony és gáz-halmazállapotú környezetben, ahol nincsenek jelentős eltérések vannak a sűrűség, akusztikus hullámok hosszanti jellegűek, azaz a részecske ingadozások iránya egybeesik a mozgási irányát a hullám. A szilárd anyagot, továbbá a hosszanti deformációk is felmerülhetnek, elasztikus nyíró deformációt, feltételes gerjesztési keresztirányú (nyírási) hullámok; Ebben az esetben, a részecskék oszcillál irányára merőleges terjedési. A sebesség terjedési longitudinális hullámok szignifikánsan nagyobb, mint a sebesség terjedési nyíróhullámok.
Teljesítmény (intenzitása) a hang - a hang mennyisége energia áramlik át egységnyi idő alatt egységnyi felületen; mért watt per négyzetméter (W / m2). Meg kell jegyezni, hogy a hangnyomás és hangteljesítmény egymással összekapcsolt másodfokú függőség, azaz növelje hangnyomás 4-szer növekedéséhez vezet a hang intenzitása 16-szor.
hang teljesítmény szinten - az arány az erő adott zajszintje I nullára, amely elfogadott a hang intenzitása I = 10 -12 W / m 2, decibelben (dB).
A hangnyomás szintje és hangteljesítményben decibelben, azonos nagyságrendű.
Hallásküszöb - a legcsendesebb hangot, hogy különbséget tud tenni egy személy frekvencián 1000 Hz, ami megfelel a hangnyomás.
A hangerő - az intenzitást a hang érzékelés által okozott hang adatokat nyújt a normál hallást. Hangerő függ a frekvenciától és a szilárdság mérése arányában logaritmusának a hang intenzitása és számában kifejezve decibel, amelyre meghaladja a hangot a hang intenzitása a kapott hallhatósága küszöbértéket. A egységnyi mennyiség mérés - háttér.
A dinamika tartomány - a tartományban a hangerőt, vagy a különbség a hangnyomás szintje a leghangosabb és leghalkabb hangok, decibelben.
Attól függően, hogy a fizikai természetét előfordulása az információs jelek, a közeg terjedési akusztikus rezgések és eljárások azok technikai lehallgató szivárgás akusztikus csatorna (hang) adatokat lehet osztani a levegő, vibráció, elektromos, elektronikus és optikai parametrikus (ábra 13.1).
nagyobb kép
Ábra. 13.1. Besorolás technikai csatorna akusztikai információ szivárgás
Nézzük meg részletesebben az akusztikus csatorna ábrán mutatjuk 13.1, és azokat az eszközöket, hogy elkapjam információ alapján.
Magától értetődik, hogy a levegő a levegő az akusztikus terjedési közegben csatorna szivárgás akusztikus jelek, és az elsődleges eszköz használt, hogy elfogják a mikrofont. A mikrofon átalakítja egy akusztikus jelet átalakítja villamos és csatlakozik vagy a felvevő készülék, vagy valamilyen adót. Transfer támadó vett jeleket is előfordulhat többféle csatornán: a rádiócsatorna, az optikai csatorna át a hatalmat, stb
A közeg akusztikus rezgések a rezgő csatornák tervei épületek, falak, mennyezetek, csövek és más szilárd anyagok. Hogy elfogják ezt az információt egy sztetoszkóp. ahol kontakt mikrofonok használják az érzékelők. Így az elektronikus sztetoszkóp képes rögzíteni az információkat anélkül hozzáférést a védett terek. Megjelenése hordozható sztetoszkóppal ábrán látható 13.2.

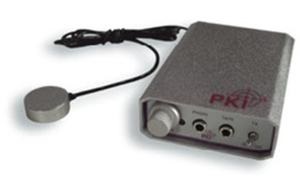

Ábra. 13.2. A kis méretű elektronikus sztetoszkóp PKI 2850 kontakt mikrofonok
Egy tipikus képviselője hordozható elektronikus fonendoszkópokat PKI 2850. sztetoszkóp Méretek erősítő egység - 95h60h25 mm és kapcsolattartási mikrofon - 50h35h15 mm. Annak ellenére, hogy a kis méret, a nyereséget a sztetoszkóp nem kevesebb, mint 80 dB. idő belső akkumulátor - 800 óra.
Modern elektronikus fonendoszkópok nyeresége közelítőleg 80-100 dB, és képes érzékelni az ilyen gyenge hanghullámokat, és a suttogás a óra ketyeg. Érzékelők elektronikus fonendoszkóp lehet szerelni a falra, az ajtók alatt álmennyezetek, hogy válaszfalak, csőrendszerek és melegvíz, szellőzés csövek Cső rendszert, és csatlakozzon az egység erősítés speciálisan meghatározott kábel, valamint a vezetékes mikrofon rendszereket.
Optoelektronikai csatornát. Eltávolítása az információt egy ilyen csatorna van megvalósítva lézerrel, így néha ez a csatorna úgynevezett lézer. Hatása alatt a finom hanghullám tükröző felület, mint a tükör vagy üveg, vibrálni kezd. Ha Levél lézer, visszavert lézerfény moduláljuk, és betápláljuk a bemenetére az optikai sugárzás detektor. A vevő a vett jel demodulálása és felerősödik, és a támadó tudja szerezni az eredeti hangjelzést.
Előfordulás parametrikus csatornákat annak a ténynek köszönhető, hogy a hanghullám nyomás változhat a kölcsönös elrendezése áramköri elemek, vezetékek, stb A VTSS és OTSS. Együtt a helyét változtatni a tekercs és kondenzátor. Ennek megfelelően lesz egy modulációs jelet áthaladó VTSS és OTSS, az információs jel szereplő akusztikus hullám. A modulált jeleket sugárzott egy olyan térbe, ahol lehet elfogott útján rádió intelligencia.
Ha telepítve egy szobában egy félig aktív beágyazott eszköz elemek, amelyeknek paraméterei változtak hatása alatt az akusztikus hullám, lehetséges eltávolítása információk felhasználásával RF sugárzást. A besugárzás erős nagyfrekvenciás jelet a szobában, ahol a készülék úgy van telepítve az ilyen rögzítések, az utóbbi a kölcsönhatás a besugárzó elektromágneses mezők speciális elemekkel könyvjelzők (például, negyed-hullám vibrátort) van kialakítva a másodlagos rádióhullámok, azaz újra-emissziója az elektromágneses mező. Egy speciális eszköz könyvjelzők (például, az üregrezonátor) biztosítja az amplitúdó, fázis vagy frekvencia moduláció jelet törvény által háttérvilágítás megváltoztatja a beszédjelet. Ez a típus is nevezik félaktív lapot. A lehallgatott információkat egy adott csatorna eltérő szóló eszközt igényel speciális adó és vevő a sugárzás irányított [13.2]. Reakcióvázlat Az akusztikai információ szivárgás útján RF bevezetését ábrán látható 13.3.
Ábra. 13.3. Rendszer akusztikai információ szivárgás útján RF bevezetését
HF - bevezethetnek nem kell használni beágyazott eszköz. Lehetőség van sugárzunk minden olyan eszköz, amelynek „microphonics”, és megkapja a visszavert hullám a modulált információs jelet. Az ilyen parametrikus adatok szivárgási csatornák néha passzív, mert nem igényel előzetes telepítést támadó lehallgató készülékek és az eredménye a természetes fizikai folyamatok. Érdekes tény, hogy a nagyfrekvenciás berendezések bevezetését is csatlakoztatható az összekötő vonal VTSS a parttól több száz méterre az ellenőrzött területek.
