Kiszámítása padlófűtés a víz saját - a formula útmutató!
A modern rendszer a meleg víz emeleti azonosítja a magas szintű kényelmet. Az ilyen padló hatékonyan melegíti a szobát, és nincs káros hatása az életére és egészségére a lakók. Hasonló eredményeket lehet elérni, ha a végrehajtott számítások helyesen és szakszerűen elvégzett szerelési munkát.
Kiszámítása padlófűtés vízvezeték
A meleg víz padlófűtés lehet az elsődleges forrása a lakás vagy szolgálhat egy kiegészítő fűtőelem. Alapvető számítások ilyen padló adatai alapján rendszerek munka: világos felületét melegítjük, hogy javítsa a kényelem vagy biztosító teljes hő az egész alapterületet. Végrehajtása a második kiviteli alak igényel bonyolultabb tervezési és megbízható padlófűtés rendszer beállítása.

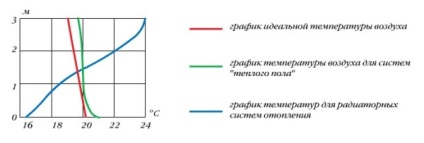

Ütemezése a kényelmes hőmérsékleti viszonyok
Adatok számítások
Számítások és tervezési alapulnak több jellemzői a helyiségek, valamint a választott fűtési lehetőségek - primer vagy szekunder. Kis jelentőségű paraméterek a típusát, kialakítása és felülete a szoba, ahol a tervezett szerelvény az ilyen típusú fűtési rendszer. Az optimális változat tartalmaz a használata egy alaprajzi mutatja az összes szükséges paraméterek a számítás és méretben. Megengedett független teljesítmény a legpontosabb méréseket.
Ütemezése kiszámítása padlófűtés
Annak megállapításához, a hő értéket kell a következő adatokat:
- A használt anyagok: az építési folyamat;
- üvegezés lehetőség, beleértve a típus a profil és fényezés;
- hőmérséklet-leolvasásokat a lakóhely szerinti régió;
- a használata kiegészítő hőforrások;
- a pontos méretek alapterület;
- a becsült hőmérséklet a szobában;
- emeletes magasságot.
Továbbá, figyelembe véve a vastagsága és a szigetelés a padló, valamint, hogy létrehozzák a tervezett felhasználás, a padlóburkolat, amely közvetlenül érinti a hatékonyságát a teljes fűtési rendszer.
Amikor végez számításokat figyelembe kell venni kívánt felszerelni a helyiség hőmérsékletét.
A fogyasztás a padlófűtés csövek, attól függően, hurkú hangmagasság
Áramlási cső 1 m2, m o.
tervezési jellemzők
Minden számítás a víz padlófűtés kell tenni nagyon óvatosan. Bármilyen hiányosságot a tervezés csak akkor lehet korrigálni eredményeként teljes vagy részleges bontás, nyakkendők, hogy nem csak a kárt a belső berendezés a szobában, hanem vezet jelentős beruházást időt, energiát és pénzt.
Ajánlott hőmérséklet leolvasott padlófelület típusától függően a helyiségek a következők:
- lakás - 29 ° C;
- közel eső részeket a külső falak - 35 ° C;
- fürdőszobák és magas páratartalom zóna - 33 ° C;
- alatt padló parketta - 27 ° C-on
Rövid csövek vonják a gyengébb keringető szivattyú, ami a rendszer költséghatékony. Áramkör egy 1,6 cm átmérőjű, nem lehet hosszabb, mint 100 méter, és a csövek átmérője 2 cm maximális hossza 120 méter.
Táblázat megoldások rendszer kiválasztása a víz padlófűtés
számítási szabályokat
Végrehajtásához fűtési terület több mint 10 négyzetméter lesz előnyös:
- használja 16 mm csövek hossza 65 méter;
- Flow alkalmazott mutatók a szivattyú rendszer nem lehet kevesebb, mint két liter per perc;
- kontúrok hosszúságúnak kell lennie különbséggel egyenértékű nem több, mint 20%;
- az optimális távolság mértéket a csövek között 15 cm.
Vegye figyelembe, hogy a különbség a felületi hőmérséklet, és a fűtőközeg lehet körülbelül 15 ° C-on
Az optimális módon képviseli „csiga” a csőfektetés rendszert. Ez az telepítési lehetőség segít maximalizálni egyenletes hőeloszlás a teljes felületen, és minimalizálja a hidraulikus veszteségek miatt a sima fordul. A csőfektetésnél területén a külső falak optimális lépés tíz centiméter. Hogy végre jó minőségű és az illetékes rögzítő célszerű elvégezni az előzetes elrendezés.
Táblázat hő különböző részein az épület
Számítások és kimeneti csövek
A kapott mérési adatok a kiszámításának alapja elektromos berendezések, mint például a fűtés hőszivattyú, gáz vagy elektromos kazán, és azt is meg lehet határozni a csövek közti távolság, amikor a szerelési munkát.
Rögzítés csövek a betonvas háló
Ahhoz, hogy pontosan kiszámítani a szükséges hossza a szóló csövek, meg kell határoznia a típusa és jellemzői a következők közül:
- Rozsdamentes gégecső típus hatékony hőátadás és a minőség;
- Réz csövek van egy magas szintű a hőátadás és a lenyűgöző értéket;
- térhálósított polietilén cső;
- Fém-csövek kiviteli alakban ideális arány a minőség és a költségek;
- penopropilenovye cső alacsony hővezető és elfogadható áron.
Gégecső padlófűtés - az egyik legjobb lehetőségek víz padlófűtés
Nagyban megkönnyíti a számításokat, és azokat a lehető legpontosabb lehetővé teszi a speciális számítógépes programok. Minden számítást kell elvégezni, tekintettel a telepítési mód és távolságok a csövek között.
A fő mutatók a rendszer:
- szükséges hossza a fűtőkör;
- egyenletessége kibocsátott hő;
- korlátozza a nagysága az aktív hőterhelés.
Megjegyezzük, hogy ha egy nagy terület fűtött térben hagyjuk növekedni stack lépést egyidejű növekedése a hőmérséklet hűtőfolyadék rendszer. Egy lehetséges tartománya szóló lépés 5-60 cm.
A leggyakoribb aránya távolságok és hőterhelés:
- 15 cm felel meg a hűtőfolyadék 800 watt per 10m²;
- 20 cm távolságban megfelel a hőhordozó az 500 és 800 watt per 10m²;
- távolság 30 cm hűtőfolyadék megfelel 500 W-10 m².
Ahhoz, hogy pontosan tudja, hogy vagy nem használja a rendszert, mint az egyetlen hőforrást, vagy a „meleg padlót” lehet elég csak egy kiegészítés a fő fűtési rendszer, végre kell hajtania nagyolás, előzetes számítás.
Bekötése meleg padló vizet a kazán
Durva számítások hőkapcsolási
Ahhoz, hogy meghatározzuk a hatékony hőáramsűrűséget, így m² padlófűtés használata szükséges a képlet:
- g - sűrűsége hőáram;
- Q - teljes mértéke hőveszteség a szobában;
- F - a becslések szerint a megállapodás alapterület.
Mert a számítástechnikában Q érték figyelembe veszi a térség összes ablakot, az átlagos belmagasság a helyiségek, hőszigetelő tulajdonságait padlók, falak és tetők. Amikor a padlófűtés, mint egy további, a teljes összeg a hőt hasznosan mérhető formájában százalékok.
Kiszámításakor az F-érték elszámolás tárgyát csak a padlóra része a folyamatban részt vevő a fűtés a szobában. A helyét a bútorok és belső részeket szabadon hagy sáv szélessége 50 cm.
Ahhoz, hogy meghatározzuk az átlagos hőmérséklet a hűtőfolyadék a fűtési hurok feltételeit a következő képlet segítségével:
- TR - hőmérséklet paraméter bemeneti rész egy fűtési kör;
- TO - egy hőmérséklet paraméter a kilépési része a fűtőkör.
Ajánlott hőmérséklet paramétereket ° C bemeneti és a kimenet a standard hűtőfolyadék áll: 55-45, 50-40, 45-35, 40-30. Vegye figyelembe, hogy a hőmérséklet paraméter fájlba nem lehet magasabb, mint 55 ° C, a hőmérséklet állapot a visszirányú a különbség 5 ° C-on
Összhangban a kapott értékeket a g és a? T végezzük átmérőjű és pitch kiválasztása a telepítés csövek. Ez kényelmes, hogy egy speciális táblázatban.
Táblázatok kiszámítására hőáram felmelegíti a padlóra, anyagtól függően padlóburkolat
Táblázatok kiszámítására hőáram felmelegíti a padlóra, anyagtól függően padlóburkolat
Táblázatok kiszámítására hőáram felmelegíti a padlóra, anyagtól függően padlóburkolat
Táblázatok kiszámítására hőáram felmelegíti a padlóra, anyagtól függően padlóburkolat
A következő szakaszban, a közelítő kiszámítása hosszának részt vesz a csőrendszerben. Erre a célra szükséges, hogy osztja a megjelenítési terület m² padlófűtés közötti távolság egymásra csövek méterben. Ehhez hozzá kell adni a jelző tartalékhossz elvégzésére hajlatok és csatlakozik a hozzá hossza a hossza csőívek és hosszúságú kapcsolat a rendszer tartályba.
Egy bizonyos hosszúságú és átmérőjű csövek könnyen kiszámítani index térfogata és sebessége a hűtőközeg, amely az optimális értéke 0,15-1 méter másodpercenként. Nagyobb sebességnél kell használni, hogy növeli a átmérőjű csövek.
Megfelelő választás alkalmazott szivattyú a fűtőkörben, mennyisége alapján a hűtőközeg áramlási fedezetigényűek húsz százalékkal. Egy ilyen növekedése a paraméterek megfelelő hidraulikai ellenállás a csőrendszerben. Válogatás keringető hordalék több fűtési rendszerek áram alatt a berendezés teljesítményének a teljes áramlási sebessége az összes használt fűtési körre.
Kiszámítása padlófűtés költség
Tippek és trükkök
Ahhoz, hogy a legpontosabb számítások célszerű kérjen tanácsot a szakemberek, akik specializálódtak a végrehajtása a belső épületgépészeti szerelés.
Használhat egy online kalkulátor, amely megkönnyíti a számításokat, de ad egy nagyon hozzávetőleges számítás kapcsolatos általános információkat a skála a közelgő telepítést.
Hogyan kell használni a víz padlófűtés
A fűtéshez a régi és elhasználódott szerkezetek nem rendelkező szigetelés minőségű, nem célszerű használni a rendszert meleg padlók vízben, mint az egyetlen fűtőelem, az alacsony hatékonyság és a magas energiaköltségeket.
Az szintű technikai hozzáértés minden elvégzett számítások közvetlenül befolyásolja a minőségi jellemzők szerelt fűtési rendszer. Helyes számítások lehetővé teszik, hogy optimalizálja a pénzügyi költségek nemcsak a telepítési folyamat a víz padlófűtés, hanem a költségek minimalizálása üzemeltetése és karbantartása az egész fűtési rendszert.
