Javítás generátor Valeo 90a (fotók)
Javítás generátor VALEO 90A (fotók)

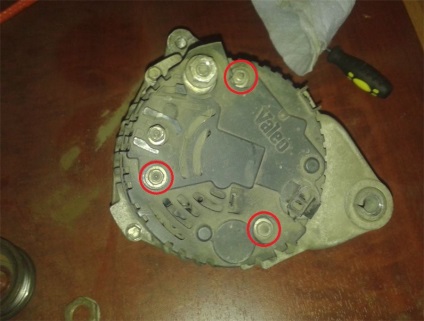

Távolítsuk el a generátor fedelét lecsavarja a három anyát a 8-as gombot.
Ezután távolítsa el a relé-szabályozó, kicsavarásával két csavart a 8 kulcsot és egy csavar egy csavarkulccsal 7.
óvatosan távolítsa el a fedelet, amely magában foglalja a kefét, és nézd meg a feltétele a kefék ... Hagytam négy milliméter ... és az alsó felét a csúszógyűrű Stoch fordult ...
A következő feladat -, hogy vegye ki a dióda híd ... a generátor az ilyen típusú van forrasztva a terminálok az állórész tekercs szükség ... éles oldala vágó elválasztani a kanyargós vezet a dióda híd (6 db). Ebben a szakaszban kellett pomuchatsja mert meg kell hagyni többé-kevésbé tisztességes maradványai a következtetéseket a dióda híd a későbbi forrasztási ...

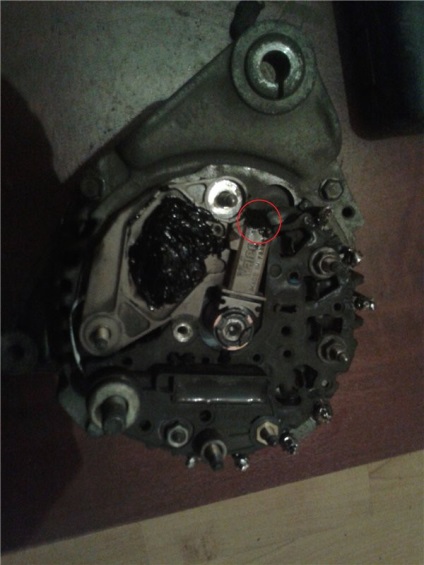

De ez még nem minden ... A dióda híd másik részlet, mely kapcsolódik az ponthegesztéssel (véleményem szerint), és szétszerelés nélkül, amely eltávolítja a híd nem fog működni ... Én habozás nélkül beleharapott drótvágó ... hogy ez a részlet már eltávolították ( piros karikás érintkezés helyén határ)

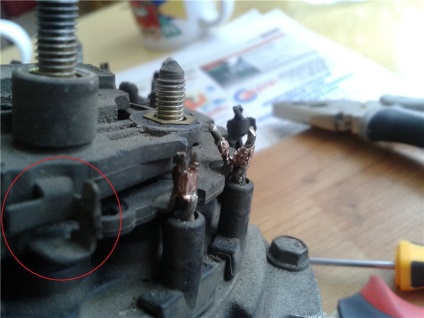

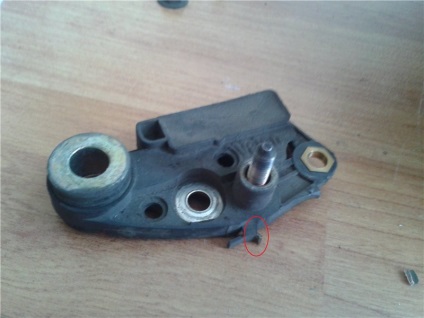

Ebben a képrészlet egy további diódahíd (piros bekarikázott helyen elérhetőségeket)

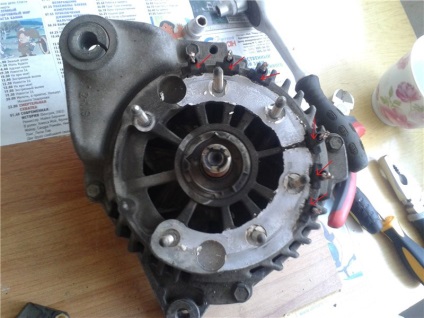

Távolítsuk el a dióda híd eltávolításával a négy csavart a 8 kulcs ... látjuk hővezető paszta, amellyel javítsa az érintkezést a híd és a generátor test ... majd vegye ki a műanyag szigetelők hat állórész terminálok (jelzett piros nyilak)

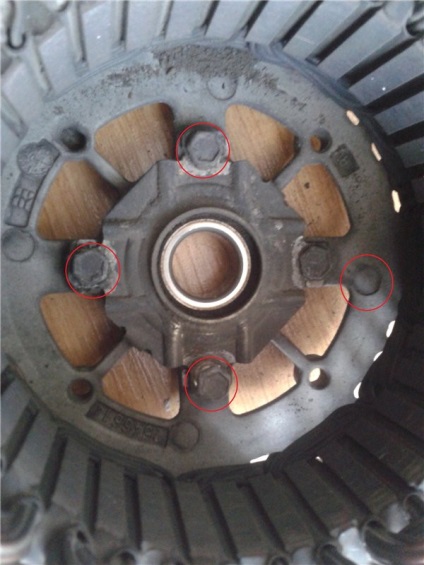

Csavarja ki a négy csavart a 8 kulcs (bekarikázva piros)

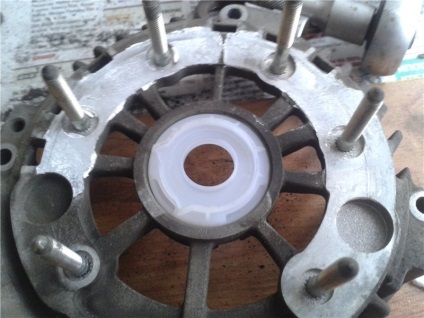

Távolítsuk el a felső része a generátor, tisztítsa meg és módosítsa az új csapágytávtartót
A sztriptíz forgórészcsapágy extrudált a generátor ház. Csavarja ki a négy csavart (pirossal jelölve) gomb 8 csapágykupak ... és a változás egy új csapágyat (szigorodó csapágykupak szoktam csavaros rögzítés) ...
Kis lehúzó eltávolítani a második csapágy ...
Óvatosan felszabadítjuk a gyantáról, és távolítsa el a műanyag betétet

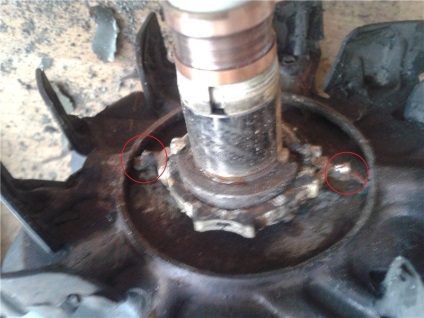

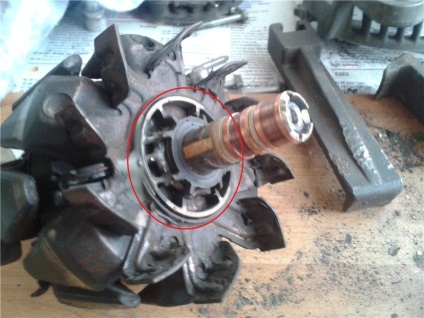

Teljesen távolítsa el az epoxi károsítása nélkül a kapcsolódási pontokat (piros jelzésű) a jelenlegi gyűjtő gyűrű a forgórész tekercselés

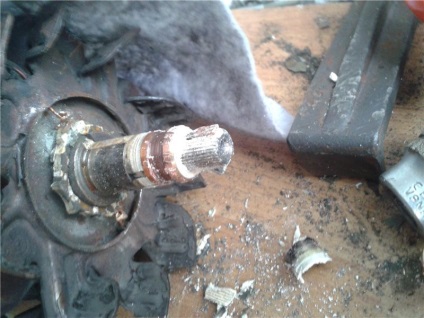

Egy éles késsel a tágítható kapcsolatot a forgórész tekercselés és a jelenlegi gyűjtő gyűrűk és megsemmisítésének kollektor (I használt fűrésszel) ...

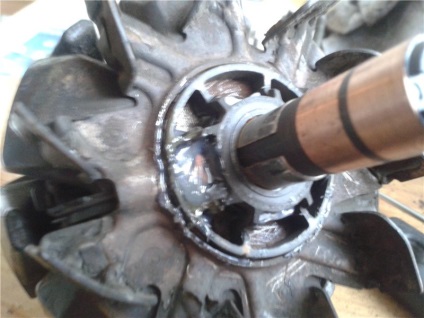

Ráfröccsöntéssel új kollektor, csatlakoztassa és propaivaem kapcsolati áramgyűjtő gyűrűk és forgórész tekercselés. Poksipolom (átlátszó) töltse ki a kapcsolati betét és telepítést újra használni poksipol ... és beágyazott szintben az üreg kapcsolatok ...

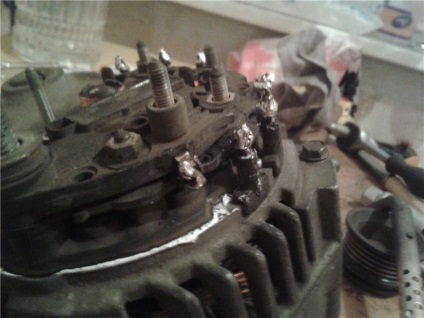

Overmolding a második új csapágyat a rotor és a generátor gyűjteni ... telepítésekor diódahíd szoktam hővezető paszta KPT-8. Propaivaem terminálok a dióda híd és egy állórész-tekercselés (réz drót)

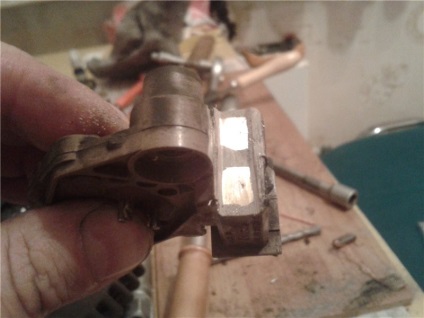

Most az ecset ... kiforrasztó régi (tudtam csak egy kicsit off, és teljesen tiszta érintkezők)
Szerzett kefe volt, hogy aláássa az eredeti méret ... forrasztott ecset és helye kapcsolat tömítőanyagot (pirossal jelölve) ... ahogy Lezárt tömítőanyagot a relé-szabályozó
Rögzítse a relé vezérlő és a műanyag fedelet. Mint minden ... Egészséges kritikát szívesen fogadunk.
Felvetése, az azonos generátor és képek azonnal az egyértelműség kedvéért.
A probléma a hajtű \ pin teljesítmény, amely csatlakozik, hogy ordító + tápkábel.
Ő forog. Emiatt rossz érintkezés, és a fény villog. Húzza meg az anyát tápkábel nem működik, és a használata, ha a csap tekercseket - nincs kapcsolat a területen.
Amint azt már kifejtettem, lekéstem a pillanat lazítás a dió volt egy rossz kapcsolatot, és elolvad \ deformált műanyag, amely tartja a pin-out.
Meg kell változtatni a műanyag.
Általában ezek a műanyag betétek IMHO delírium jelenlegi 50-90A ott, mindent meg kell gyorsan és zhostko - Spike \ hegesztő \ darab dagály.
Aki szembe, és hogyan javítható? Lehet, hogy valaki megváltoztatta a szerkezet, hogy ne egy ilyen olvadás?
közeli gének nem javít, akkor vissza kell menni, és drágán megfizet. Távolítsuk el a közeli és eltávolításra kerül. Talán kijavítani magam, hogy.
