Ebben a leírásban megmutatom, hogyan kell fektetni a rajz izometrikus nézet a modell alacsony vágott elülső negyed. Hogy ez hogyan történik meg fogom mutatni egy példát a feladat, vett egy tankönyv SK Bogolyubov „Egyéni munka, amelynek mértéke a rajz.” A feladat a következő: Az előrejelzések szerint a két építeni egy harmadik kiálló vágásokkal meghatározott rendszer, izometrikus nézet egy olyan képzési modell kivágott első negyedévben.
Hozzunk létre a modellt. Hozzon létre egy új elemet, válassza a Fájl - Új.
Adjon meg egy nevet. Ehhez válassza a Fájl - Tulajdonságok modellek. A tulajdonságok listája az oszlop nevét, adja meg a rack.
Állítsa a tájékozódás a XYZ izometrikus nézet.
Létre az első vázlatot, válassza ki a vázlatsík ZXI klikk az eszköztáron jelenlegi állapot. Hozzon létre egy vázlatot, amint azt az alábbi ábra mutatja. Add méreteket.
Nyomjuk ki a vázlat az előre irányban 10 mm.
Hozza létre az alábbi vázlat az XY síkban.

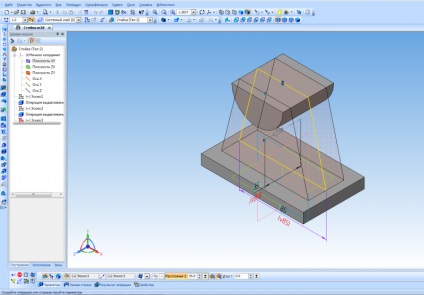

Nyomjuk ki a közepét, sík 50 mm.
Hozza létre az alábbi vázlat az XY síkban.
Nyomjuk ki a közepét, sík 35 mm.
Válassza a felület, és hozzon létre egy vázlatot is.
Vágja ki a kihúzás az előre irányban keresztül.
A felületi létrehozni nyílásokat vázlatot.
Hozzon létre egy nyílás a parancs Cut extrudálás.
Hozzon létre egy vázlatot az utolsó elem az XY síkban.
Végrehajtja a parancsot Cut extrudált két irányban. Végig minden irányban.
És így az elem készen áll. De eddig még mindig nincs lehetőség, hogy megmutassuk, hogy a terv vágott egynegyede. Ehhez hozzon létre egy új teljesítmény adatokat. Mi a teljesítmény és milyen betegségek esetén alkalmazható írtam egy előző leckében létrehozása részleteket előadások. Eljövetele előtt a KOMPAS-3D változatban kijelző izometrikus rajz vágott kellett létrehozni egy példányt a modell, és egy másolatot a vágásokat és a már belőle, hogy hozzon létre egy pillantást, hogy nem túl kényelmes. Most lehet csinálni nélküle. És így, nyissa meg a Document Manager és hozzon létre egy függő végrehajtását. Rendelje meg a jelenlegi, majd az OK gombra.
A ZX síkban, hozzon létre egy vázlatot.
Végezze keresztmetszete egy vázlatot az ellenkező irányba.
Kivitelezés kész. Végrehajtásának jelenlegi lehet változtatni az ablak a jelenlegi állapotában a panel.
Hozzon létre egy új rajzot. A dokumentum menedzser, meg a A3-as formátumú, vízszintes helyzetben. Kattintson szabványos nézetek eszköztár megfelelő eszköztár. A megnyíló ablakban válassza ki a tárolt modell szerint. Felhívjuk figyelmét, hogy az ablak végrehajtás üresnek kell lennie, ez azt jelenti, hogy a faj jön létre az alapváltozat. A tájékozódás a fő nézet, meg a front.
Típusának megadása csomópontot. Ezt követően meg kell hozzon létre egy nézetet az előadások. A panelen kattintson az Egyéni űrlapok kilátás. Az ablakban a Teljesítmény végrehajtását -01, mint a tájékozódás a fő nézetben válassza Isometric XYZ
Csak akkor okoz árnyékolás, méret és létrehozza a szükséges vágások, összhangban a rendszer a feladatot.
