Hogyan készítsünk egy felvonó kapu a garázs, a vezető az autó
Az összes formatervezési kapuk, szerelve egy garázs alatt behúzható tető szárny jellegzetes kényelmét. Ez a mechanizmus hiánya jellemzi a mérettel és nagy megbízhatóság, de gyári termék ára elég magas. Gyártás garázskapurendszer kezüket lehetővé teszi alacsonyabb áron, hogy ugyanazt a minőséget jellemző az ipari minta: védelem a hackerek ellen, a tartósság, a könnyű használat és a jó hő megőrzésére.
Típusai és készülék
Gyári vagy saját készítésű ajtók két típusa van:

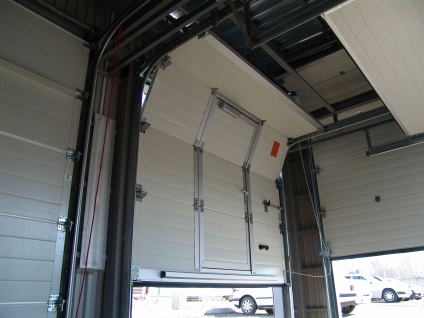

1. Emelő keresztmetszeti, amely egy sor idomlemezekkel csatlakoztatva egyetlen szövet. Méretük eléri fél méter, és ezek össze külön szekciókban. Ha kinyitja a összecsukható szakaszok történik a mennyezet alatt, és úgy van kialakítva folytonos szövedéket záráskor. A panelek fából, műanyagból vagy fémből töltött belsejében szigetelés, amely egyfajta poliuretán.
Részekhez kapcsolódik zsanérok, hogy tartsa a panelek, amelyek rozsdamentes acélból készülnek, amely meghosszabbítja a termék élettartamát ekspluatatsii.Glavnye tervezési hibák - gyenge védelem a hackerek ellen, és összetettsége a telepítés, ami az emberek választása mellett a második típusú garázskapu.

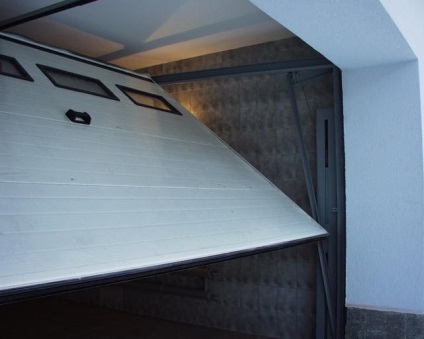

2. Emelés és fordítva. Készült formájában egy folytonos csappantyú, amely emelkedik, nem összecsukható, egy karral-csuklós mechanizmus. Ez a fajta kapu magas szilárdságú, összehasonlítva a szekcionált és védi a helyiségeket betörés. A design áll egy doboz, emelje fel a szárny és a nyitó mechanizmus. A keret fából vagy acélból gerendák szerelt egy nyílásban meghatározott belsejében útmutató profilokat. Emelése a penge által vezérelt nyitó mechanizmus.
Kiválasztása gazdaságosabb megoldást emelő kapuk
Emelés kapuk bonyolult eszközöket, és az egyetlen módja annak, hogy kevesebb pénzt költenek kompromisszumok nélkül a design is - önálló össze egy teljes készlet a kapu mechanizmus. A fennmaradó kiviteli alakjai járnak egyszerűsítése a tervezés, amely csökkenéséhez vezet a kényelmes a használata is:
- Megtagadása a mechanikus meghajtó, ami csökkenti a költségeket, de megfosztja a könnyű kezelhetőség.
- Méretének csökkentése a nyílás, amelynek középpontjában a minimális számú panelek és igazítását a szélesség és magasság ennek a méretnek.
- A használata olcsó anyagok díszítése és az elutasítás a oldallapok üvegezéssel.
Jelentős módja pénzt takarít meg - a választás a swing típusú kapu emelőt. Kevésbé összetett kialakítás lehetővé teszi, hogy telepíteni a saját. Amikor dolgozik a keze csak költsége a vásárlás szükséges anyagokat.
működési elve

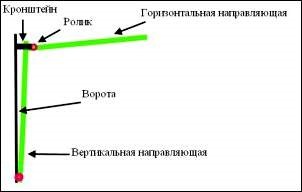

A design a rotációs kapu-típusú emelőszerkezet jellemzi egyszerűség és áll webes keretek és útmutató, amelynek segítségével el van forgatva, a függőleges vízszintes helyzetbe. A nyitó görgős mechanizmussal működik emelő karok, amelynek segítségével a fedél mentén mozgatjuk a vezetősínek, hogy a felső határ a garázs, és annak alsó része képez, motorháztető nyílás fölé bejárat a garázsban. Kompenzációs tavasszal, amikor az ajtó zárva van a kinyújtott helyzetbe, és amikor nyílt - a szabad állam.
A nyitó mechanizmus a következő típusú:
1. Toggle. Ez megbízható és egyszerű, ami széles körben elterjedt használata az önálló gyártása és szerelése célt. Ez biztosítja a könnyű mozgást, és megakadályozza a szárny zár. Ebben a gondos beállítása a rugó és a nagy pontosságú, amikor szerelősínekkel.

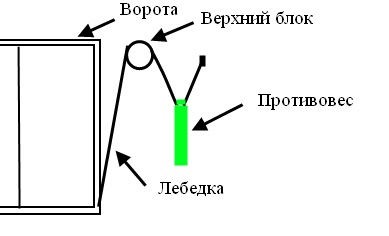

2. A jelenlét ellensúlyok. Tartalmazó rögzített alsó sarkok a keret egy bowden, amely egy tárcsa körül vezetve és egy ellensúlyt ellentétes végén a csörlő. A mechanizmus telepítésére használható masszív nehéz kapuk.
Előnyök és hátrányok
Az építőiparban a Tilt-kapu típusú az alábbi előnyökkel rendelkezik:
- Megbízható védelmet nyújt törés miatt a tartós, szilárd anyag.
- Nagy ellenállás a külső környezeti tényezők (anyagok felhasználásával technológia szerint).
- Ez nem igényel helyet a nyitás folyamata, és nem vesz el értékes helyet.
- Berendezések kézi vagy automatikus nyitás.
- Megengedett bármely burkolóanyagok, betétek és panelek.
- Ez lehet telepíteni szimpla vagy dupla garázs.
A hátránya az ilyen típusú kapu van társítva bizonyos jellemzői a tervezés, és a következőképpen fejezhető ki:
- Az a képesség, hogy csak nyílások vannak elválasztva.
- Ha kinyitja a nyílás magassága csökken (20 cm).
- Nincs lehetőség javításra szövet szakaszok. Ha a kár megváltoztatja az egész elemet.
- A rugós mechanizmus célja az alacsony súly design. Amikor a készülék szigetelőlap tömege lehet szükség további telepítési egyenlegek.
- A jelenléte közötti rés a keret és a vászon. A hiányosságok kiküszöbölése részben egy gumitömítés, de ennek ellenére, design tett javaslatokat kizárólag fűtetlen helyiségekben.
Előkészítés öntapadó
Works telepítése a kapu Start mérő megnyitása és előkészítése egy vázlatot, majd a rajz készült a jövő építése. A legjobb változat az, hogy a kész rajz, ha a nyílás mérete illeszkedik a szabványos méretben. Rajz látni fog kinézni kapuk, és vegye fel a szükséges anyagokat és költségeinek kiszámítása.
Az alábbi anyagok létrehozásához szükséges design:
- Bars fából a doboz és a mennyezet.
- Fém tüskék.
- Sarkaiban különböző részeiben a keret és a sínek.
- Vályú konzol.
- A fémrúd a feszültségszabályozó.
- Spring.
- Teljesítmény (amennyiben automatizálás lift).
- Anyagok így ruhával szerkezetek.
Eszközök elvégzéséhez szükséges telepítés: a kalapács, szint, ceruza, meg a csavarhúzó, fúró és villáskulcs, fúró, bolgár, hegesztőgép.
Beüzemelési kapuk

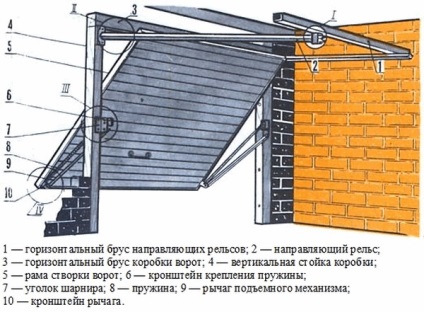

Szerelése garázskapurendszer a következő sorrendben:
- Építsd kapuk a doboz a függőleges és keresztirányú rudak, a sarkok vagy a összekötve fémlemezek.
- Elmélyítése a doboz aljára útján betonaljon 20 mm, rögzítés fém csapok.
- Összeszerelése a keret és burkolat.
- Előállítás a tartókonzol. Rögzítésére a függőleges és telepíteni konzol fúróval lyukakat fúrni. Termelés tavasz támogatást történik csatorna vas konzol.
- Előállítása acéllemez és a kapcsolatot a konzol egy rugó és a megfelelő paramétereket. A végén fordul a rugó kanyarban, mint a kampós, és az alján van csatlakoztatva egy fém rúd, feszültséget vezérlő végrehajt egy szerepet.
- Szerelése alsó csukló szöget. Ahhoz, hogy ez történik a sarokban a lyuk, és ő maga van hegesztve a tartókerethez, hogy eltérnénk az alsó felületétől a furatközéppontokra. A jelenléte az ilyen hézag lehetővé teszi, hogy helyezze az emelőkart a kívánt helyre a csukló.
- Rögzítőlap a kar végén, és a rögzítőelem hegesztéssel.
- Előállítás vasúti mozgó szövedék egy pár sarkok hegesztéssel őket az egyik széle mentén úgy, hogy a különbség a belső csúcsok egyenlő 50 mm.
- Rögzítés kész sínek a már előkészített lemezt hegesztéssel, hagyva behúzás 8 cm. A tengelye a vezető rész az alsó széle a kereszt termék. A második vég sínek rögzítve tagolt párkány darab 15 cm. Ami viszont hozzá van csavarozva a mennyezeti gerendák.
- Ragasztása gumi tömítő elemek és kompenzáló bélések a stabilitás növelése rögtönzött kaput.
- Rögzítése a szövet a dobozban, hogy ellenőrizzék a helyét a vezető: a helyzetüket kell szigorúan függőleges.
- Miután a telepítés végén szerkezet festett, hogy ez egy esztétikus megjelenést biztosít. Távoli helyeken festett összeszerelés előtt.
A kiigazítás a cél hajtjuk csavaros tavaszi feszültséget, ezzel próbálva szeres mozdulatlanság megőrzött bármely helyzetben. Ez vezérli a foka, illetve becsavarásával a feszültséget a tavaszi állítóanyára a felső, alsó és közbenső helyzet a web. Ha szükséges, a változó a felső rugó rögzítési pont elmozdulása beállító bilienőiemez egy magasabb vagy alacsonyabb pozícióba.
