Hogyan hidraulikus kiszámításához fűtési rendszer készítmény a probléma, a sorrendben a számítás,
A fűtési rendszerek hatékonyságát „szemmel”
Sok szempontból, az összeg a költségek függ:
- szükséges csövek átmérőjét
- szerelvények és a megfelelő fűtőberendezések
- adapterek
- szabályozó és elzáró szelepek
A legtöbb modern rendszerei egyes fűtési szivattyúk használják fel, hogy kényszeráramoltatásos a hűtőfolyadék, például gyakran használják fagyálló fagyálló készítmények. Hidraulikus ellenállása ilyen fűtési rendszerek a különböző típusú hűtőfolyadékok eltérő.
Tekintettel az egyre növekvő energia költsége (összes üzemanyag, áram), valamint a fogyóeszközök (hűtőközegek, alkatrészek, stb), a kezdetektől fogva igyekeznek feküdt a minimalizálás elve a működési költségeit a rendszer. Ismét alapján az optimális arányt, hogy megoldja a problémát, hogy létrehozza a kellemes hőmérséklet a fűtött szobában.

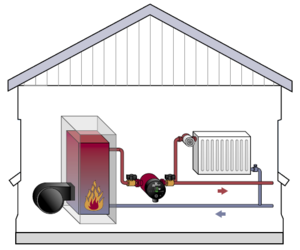

Természetesen, az arány a teljesítmény az összes fűtőelemek a rendszernek biztosítania kell az optimális hűtőfolyadék adagolás módban a fűtőberendezések a mennyiség elegendő ahhoz, hogy hajtsa végre a fő feladata a teljes rendszer - és fenntartása egy előre meghatározott fűtési hőmérséklet a helyiség, függetlenül attól, változások a külső hőmérséklettől. Az elemek a fűtési rendszer a következők:
- üst
- szivattyú
- csőátmérő
- beállító és szelepek
- hőtechnikai berendezés
Ezen túlmenően, ez nagyon szép, ha a projekt kezdetben építeni egy bizonyos „rugalmassága” dopuskayushaya átmenet egy másik típusú hűtőközeget (vízcsere fagyálló). Ezen túlmenően, a fűtési rendszer, változó üzemi körülmények semmiképpen nem hozza kényelmetlenséget a belső mikroklíma telephelyén.
Hidraulikus kiszámítása és a problémamegoldás
Végrehajtása alatt kiszámításához a fűtés a hidraulikus rendszer érjük kellően nagy tartományban alanyok végrehajtás felett és számos további követelmények. Különösen, az átmérője a csövek, hogy minden ágazatban ajánlott paraméterek jellemezve, hogy meghatározzuk:
- hűtőfolyadék áramlási sebességét;
- optimális hőcsere minden területen a rendszer és az eszközök, figyelembe véve, hogy biztosítsa annak gazdaságosságát.
Mivel elágazó modern fűtési rendszerek és szerkezeti követelményeknek a leggyakoribb végrehajtása kapcsolási sémát, például közelítő egyenlőség hosszúságú ágak a kollektor kör. hidraulika számítás lehetővé teszi, hogy figyelembe vegyék az ilyen jellemzőkkel. Ez biztosítja a jobb automatikus kiegyenlítő és összekötő ágak. párhuzamosan vagy szerinti másik rendszerbe. Ezek a lehetőségek gyakran van szükség a működés során az elzáró és szabályozó elemek szükség esetén, illetve letilthatja bizonyos ágai az átfedések és a területek, míg a nem szabványos mód szükségessé válik, hogy a rendszer működését.
Felkészülés teljesítmény kiszámítása
Minőségi és részletes számítási meg kell előznie egy sor előkészítő tevékenységek végrehajtásához a számított menetrendek. Ez a rész is nevezhető gyűjtemény számításához szükséges információ. Mivel a legnehezebb része a tervezés vízmelegítő rendszert. Hidraulikus számítás pontosan tervezni minden munkáját. Az előkészített adatok szükségesek lehetnek jelen meghatározása a kívánt termikus egyensúlyt helyiségek fűtendő a tervezett fűtési rendszer.
A tervezet kiszámítását végzik, figyelembe véve a kiválasztott típusú fűtőberendezések, különös hőcserélő felületek és forgalomba őket fűtött területeken, ez lehet az akkumulátor szakaszok radiátorok vagy hőcserélők a más típusú. Pont a megadott helyen az alaprajzon ház vagy lakás.

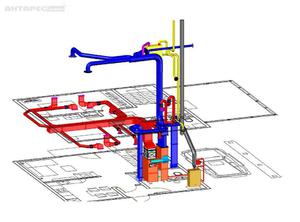

Annak meghatározása után szempontjából a kívánt konfiguráció a rendszer, szükség van a telek egy perspektivikus nézete az összes szinten. Ezen rendszer minden fűtőelem van rendelve egy szám, amely megadja a maximális hőteljesítmény. Fontos elem is jelzi, hogy a termikus egységet az ábrán a számított hossza a szakaszban a csővezeték a kapcsolatot.
Rendeltetése és a rend teljesítését
A tervek kell megadni, egy bizonyos előre keringési gyűrű, az úgynevezett elsődleges. Ez szükséges egy zárt áramkört tartalmaz minden szegmensében a csővezeték-rendszer a legmagasabb arány a hűtőközeg. Kétcsöves rendszerek, ezek a részek nyúlnak ki a kazán (hőtermelő) a távoli termikus eszköz, és vissza a kazán. Egy csőrendszer kerül sor, és az ág - a felszálló és a hátsó részt.
Az egység a számítás a szegmens a csővezeték. amelynek állandó átmérőjű, és az aktuális (áramlási) hőhordozó. , Értékét a hő egyensúlyt a szobában. Eltelt egy bizonyos sorrendben jelölést ilyen intervallum, kezdve a kazán (hőforrás, termikus energia generátor), a számozott. Ha a hálózati vezetéket a csővezeték ágak, a kijelölés végezzük nagybetűvel ábécé sorrendben. Ugyanebben a levélben alapozás jelöljük csapat pontot minden ág a másik fő gázvezeték.
Az elnevezés az elején a fióktelep radiátorok jelzi a padló száma (vízszintes rendszerek), vagy ágak - a felszálló (függőleges). Ugyanez a szám, de alapozott helyezni a csatlakozási pont a visszatérő ágra gyűjtő hűtőközeg áramlik. Ezzel párhuzamosan, ezeket az elnevezéseket alkotó száma minden ága számítás részben. A számozás végezzük óramutató járásával megegyező irányban a bal felső sarokban a tervet. A terv meghatározása, és a hossza az egyes ág, a hiba nem több, mint 0,1 m.
Az alaprajzon a fűtési rendszer minden szegmens tekinthető a termikus terhelés egyenlő a hőáramlás továbbított hűtőközeg, arra irányul, kerekítve 10 watt. Miután meghatároztuk az egyes fűtési eszköz a fa határozza meg a teljes hőterhelés a fő tápcsövet. Mint említettük, a lekerekített kapott értékek itt folyik, hogy 10 watt. Miután számítás, minden részt kell egy kétszeres szimbólum jelzi a számláló értékét hőterhelés. a nevező - Land méterben.
A szükséges mennyiségű (áramlás) hűtőközeg minden egyes területen könnyen meghatározható, hogy elosztjuk a hőmennyiség a területen (korrigált egy együttható figyelembevételével fajhője vízben) hőmérséklet-különbség a fűtött és hűtött hűtőközeg ezen a területen. Nyilvánvaló, hogy a teljes értéke a számított területek megadja a szükséges mennyiségű hűtőfolyadékot az egész rendszerben.
Anélkül, hogy részletesen meg kell mondani, hogy további számítások lehetővé teszi számunkra, hogy meghatározza az átmérőjét a csövek az egyes szakaszok a fűtési rendszer, a veszteség a nyomás rajtuk, hidraulikai egyensúlyát a keringés gyűrűk komplex víz fűtési rendszerek.
A következmények számítási hibákat és hogyan kijavítani

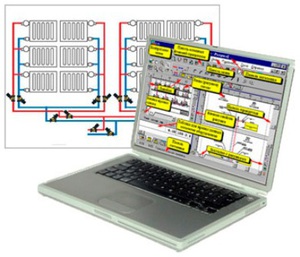

Nyilvánvaló, hogy a hidraulikus számítás meglehetősen bonyolult és felelős fokozatú fűtés design. Hogy megkönnyítse az ilyen számítások kifejlesztett egy matematikai eszköz. Sok változata számítógépes programok célja, hogy automatizálják a folyamatot annak végrehajtását.
Ha nem megfelelően elvégzett telepítés radiátor panelek. a hatékonysága a teljes fűtési a komplex is csökken. Ilyen hibák lehetnek a szabályok megsértésével akkumulátor telepítés. Hibák A csoport felére csökkentik a legmagasabb minőségi hő termikus berendezések. Csakúgy, mint az első esetben, a vágy, hogy növelje a szobahőmérséklet, vezet a további energiaköltségeket. Kijavítani telepítési hibák gyakran elég, hogy törölje és csatlakoztassa újra a radiátor akkumulátort.
A következő csoport a hiba kifejezés egy hiba meghatározására szükséges kapacitását a hőforrás és a fűtési berendezések. Ha a kazán kimeneti nyilvánvalóan nagyobb teljesítmény melegítők, akkor megy hatékonyan fogyaszt több üzemanyagot. Van egy dupla túlköltekezés. a vásárlás időpontjában a kazán, és a művelet során. A helyzet orvoslása érdekében, az ilyen kazán, radiátor vagy szivattyú, és akkor minden a csőrendszer is fog változni.
Kiszámításakor a szükséges kapacitás a kazán, a hiba meghatározásában hőveszteség az épület lehet viselni. Ennek eredményeként a teljesítmény hőforrás lehet eléggé hangsúlyozni. Az eredmény túlzott üzemanyag-fogyasztás. A probléma megoldásához, akkor ki kell cserélni a kazánt.
Téves számítások kiegyenlítő rendszer, ellentétben a követelményeknek közelítő egyenlőség ágak és m. P. eredményezheti, hogy telepíteni erősebb szivattyúval, lehetővé teszi, hogy a fuvarozó, hogy egy távoli fűtőberendezések felmelegített állapotban. Azonban ebben az esetben talán a megjelenése „audio”, mint a bordó, fütyülő m. P. Ha ilyen hibát követtek el a padlón a meleg víz rendszer, majd telepíti az eredmény egy nagy teljesítményű szivattyú lehet a „ének padlót”.
Ha a hiba meghatározásához szükséges mennyiségű hűtőfolyadékot vagy átviteli rendszer gravitációs kényszerkeringtetéses, az összeg lehet, hogy túl nagy és távoli fűtőberendezések nem fog működni. Mint korábban, megpróbálja problémáját intenzitásának növelésével felmelegedés vezet felesleges gázkazán kopás. Hogy oldja meg a problémát lehet egy új szivattyú és gidrostrelki, t. E. Heat pont még mindig alakítsa.
Miután az összes azt mondhatjuk, hogy a magatartás a hidraulikus számítás a fűtési rendszer garantálja, hogy a költségek minimalizálása minden szakaszában a tervezés, eszköz, telepítés és a hosszú távú működését a nagy teljesítményű víz fűtési rendszer.
