Hidraulikus prések rajzok, ábrák és utasítások összeszerelésére saját kezűleg
Hidraulikus prések: a cselekvések és a célja az elve

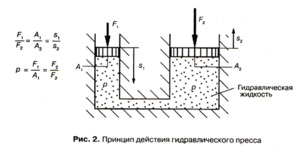

A berendezés két henger vagy kamrákat. Az egyik, kevesebb folyadékot hozzuk állapotban nagy nyomás és továbbítunk egy speciális csatorna vagy vezetékkel nagyobb munkakamrában, amely megkapja a folyékony formák egy erő a dugattyú, és a transzferek a munkadarab segítségével egy működtető eszköz. Egy fontos működési feltétele a sajtó a Palm. amely megakadályozza mozgását a munkadarab vagy a munkadarab az intézkedés alapján a dolgozó dugattyú. különböző olajat használnak, mint egy folyadék.
Általános szabály, hogy a modern ipari hidraulikus prések helyét a munkatér általában függőleges. de lehet vízszintes. Tekintettel a célját és típusát feldolgozott anyag egy olyan eszköz kidolgozása erőfeszítéseket több ezer tonna nyomás. A sajtó gyakran használják fém kovácsolás, sajtolás, hajlítás és egyengető, extrudálása csövek és profilok, valamint a csomagolás, brikettáló, extrudálással különböző anyagokból, gyártásához forgácslap, műanyag, gumi termékek és sok más területen.
Miért a sajtó szüksége a házi stúdió?
Beszerzési sajtó gyár termelési költsége jelentős összeget. De ez az eszköz is kézzel végzik. költeni csak a szükséges anyagokat. És tudod, hogy a készülék igazítani, és alkalmazkodik az egyedi igények figyelembevételével a szükséges feladatokat. Mivel a házi hidraulikus prés minden esetben lesz egy adott helyen hiányzik a műhely lehet telepíteni egy garázsban.
Hidraulikus Press: rajzok és szerkezetek
Az otthoni elég sajtó, amely létrehoz egy erő 15-25 tonna, vagy kevesebb - ez függ a szükséges feladatokat. Amellett, hogy az erőfeszítés, ez a készülék a következő alapvető kritériumokat:
- tömege;
- mérete;
- teljesítménye a keret;
- jelenlétében nyomásmérőt;
- Szélütés.
A munkahenger létrehozni nyomást alkalmazunk, mint általában, a kézi vagy egy külön beépített hidraulikus szivattyú. Ez attól függ a választott berendezés a sajtó szerelvény. Egyszerű, könnyen gyártott változata a sajtó - a tervezés alapján a hidraulikus emelő típusú palack. ahol van egy beépített kézi pumpával.
Mielőtt elkezdené össze a hidraulikus présen a kezét, el kell döntenie, hogy szüksége van rá fogják használni, és természetesen, hogy mi erő amire szüksége van. Akkor kell választani és vásárolni kívánt jack. ha gyártásához használt a sajtó.
Továbbá, a legfontosabb szakasz - a létrehozása rajzok összeszerelt présgép. Minden az interneten kínált a termelés a hidraulikus sajtó rajzok, kidolgozni és megvalósítani alapján már létező jelenlétében hidraulikus gépek és fémes anyagok. Ezért, ha szigorúan követik valaki másnak a rendszerek, a termelés a sajtó a kezüket is kinyújtom örökre, és abból áll, szerelés és átalakítására, alapul venni a rendszer vásárolt egy hidraulikus emelővel.
Amikor a rajz először is meg kell választani a rendszer a berendezés:
- jack van szerelve az ágy tetejére, és lenyomja;
- jack található az alapkeret és felfelé nyomódik.
És ne felejtsük el, hogy az előállított jack normál helyzetben, amely gyárilag - függőleges, a hajtott tengely a csúcsra. Akkor nem flip egy jack!
A legtöbb esetben a második lehetőséget választotta. Az előbbi inkább alkalmas bizonyos típusú munka, például sajtoló le a csapágy egyes alkatrészek, perselyek.
Tervrajz sajtó
A magasság a verem mérete csatlakozó, a szabad mozgását a kívánt szár magassága szánt megnyomja a csúszó alkatrészeket és a vastagsága az asztalon. Amikor a második működtető áramkör, egy jack van az alapra szerelve, és arra szolgál, mint ütköző a cikkek a keret tetején. A nyomás a dugattyú átadódik a mozgatható rész keresztül egy asztali. Úgy kell elhelyezni a tetején a jack a gépváz, amelyen ő köteles szabadon mozoghatnak felfelé és lefelé. birtokában a vezetők az oldalán.
Mindkét oldalán az aljzat rögzített tavasz: egy fül, hogy a keret alapján, és a többi - a mozgatható asztalra. Céljuk - kompressziós ram az eredeti állapotba, amikor a rúd nem támogatott (a méret és a rugók merevsége van kiválasztva a megfelelő). Azt is, hogy egy lehetőséget, amikor rajta a készüléket a rúd alakú tüskével, amely csatlakozik az egyik szemét, a másik pedig az alaphoz.
Az első rendszer magában foglalja a nyomdagép működése, hogy megáll a termék lesz egy alapkeretet, egy jack van szerelve a mozgatható asztalra, felfüggesztik a felső keret rugók által. Az alap a jack rúd két rendszerek teszik illeszkedő aljzatba a csomópont. Ez lehet egy kis darab megfelelő átmérőjű cső.
Ahhoz, hogy szabályozzák a szabad mozgását a rúd a csatlakozó, és természetesen, a magassága a munkadarab megoldás kínálkozik:
- közé tartozik az cserélhető betétek, alátéteket a tömör vagy üreges fém profil;
- hogy egy eltávolítható ütközőt formájában mozgatható munkaasztal, amely rögzíthető a kerethez rudak és csavarokat vagy anyákat. Ehhez, a keret, hogy a lyukakat egy távolság kisebb, mint a magassági eltolódás a csatlakozó rúd;
- top frame set csavarhajtású a kormánykerék. A csavar meghúzásával egy tűzhely a végén, akkor lehetséges, hogy csökkentse az áruk vámkezelése, a kereten belül;
- kombinált alkalmazása a fenti lehetőségek.
Minden méret a projektben szükséges feltüntetni, figyelembe véve a méretei a gombbal tárgyak, jack, és méretű fém felhasználásra szánt gyártásához a kezünket.
Eszközöket és anyagokat a sajtó szerelvény
- sarokcsiszoló vagy fmfrsz;
- elektródák;
- hegesztőgép.
A szerepe a tápegység - szerzett egy hidraulikus prés. Ajtó tavasszal elölről az autóülések vagy más alkalmas. Az alsó pozícióban a csatlakozó, mint a tag van húzva az eszköz tudja kiválasztani gomba hídon. A kopás a rúd, egy tavaszi rögzítve, és az alapkeret.
A részletek, amelyekre szükség lehet:
- vágja a fémlemez 8 mm - ha szükséges a fedélzeten bázis, vagy más része a szerkezet kiegyenlítése a felület;
- egy csatornát № 8, egy négyzet vagy téglalap alakú profil cső 35x35 mm, 45x45 mm-es területen a - a keret, bázissal, egy mobil asztali eltávolítható ütközőt;
- egy darab cső szár fej (megfelelő keresztmetszetű és hossza körülbelül 1 cm-es);
- fémszalag 1 cm - a bordák, a vezetőkeret (ha szükséges).

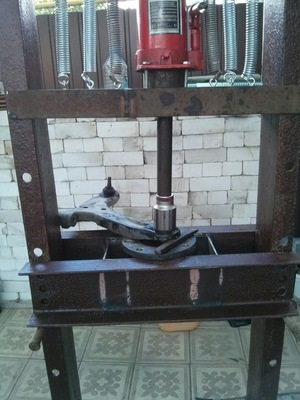

Hogyan kell összeállítani egy hidraulikus prés a kezeddel?
Után, a négyzet alakú cső szegmensek hegesztett keretcsukló a csatlakozásoknál forraljuk alatti és feletti. Felülről, hegesztéssel, egy fémlemezt rögzítve szükséges méretben. Továbbá, a hegesztőgép, hogy egy U alakú szerkezet egyértelmű derékszögben, hogy biztonságosan csatlakozik az alaphoz, és a keret készen áll.
Állítsuk össze a mobil asztalon. Mi lehet választani egy cső vagy csatorna. méretre vágott, kisebb köztes távolság állványoszlopok. Ahhoz, hogy a rudak hegesztett cső szegmens alatt a rúd a jack. A szerepe a vezetőszakasz általában kiválasztva a szalag hosszára egyenlő a szélessége a keret. Csatorna miután megkapta a keret függőleges, oldalsó beállított szalag és rögzítse az egész szerkezetet a csavarok. Cserélhető állítható ütköző jól megy, de a sávok előtt állványok Márka lyukak szereléshez szükséges magasságot.
Egyszer, a megadott helyen, egy kényelmes módja, hogy rögzítse a tavasz. Húz egy mobil asztali, csatolja a jack - hidraulikus prés, kézzel kész. Ha ez nem szükséges, a csatlakozó könnyen eltávolítható és használt a tervezett célra.
