hálózati topológiák
hálózati topológia.
A „topológia” vagy „hálózati topológia” írja le a fizikai elrendezése a számítógépek, kábelek és más hálózati elemek. Topológia - egy szabványos kifejezés a szakemberek a leírást az alapvető hálózati elrendezést. Ha érti, hogyan kell használni a különböző topológiák, akkor képes lesz arra, hogy megértsük, milyen lehetőségek vannak különböző típusú hálózatok. Az erőforrások megosztására illetve egyéb hálózati feladatok számítógépnek csatlakoznia kell egymáshoz. Erre a célra a legtöbb hálózat használja kábelt. Azonban egyszerűen csatlakoztassa a számítógépet összekötő kábel más számítógépek, nem elég. Különböző típusú kábelek kombinálva különböző hálózati kártyák, hálózati operációs rendszerek és egyéb alkatrészek a kereslet és a különböző kölcsönös elrendezése számítógépek. Minden hálózati topológia ró számos feltételt. Például, akkor nem csak diktálják a kábel típusát, hanem a módja annak nyálkahártyáját. Topológia is meghatározza, hogy a számítógépek kommunikálnak a hálózaton. Különféle topológiák kölcsönhatásba felelnek meg különböző módszerekkel, és ezek a módszerek nagy hatással a hálózaton.
Minden hálózatok alapját három alapvető topológia:
Ha a számítógépek kapcsolódnak mentén egyetlen kábel [a szegmens (szegmens)], ez az úgynevezett egy busz topológia. Abban az esetben, ha a számítógépek csatlakoznak kábelszegmenseket származó egyetlen pont vagy hub, a topológia nevezzük csillag. Ha a kábel, a számítógép csatlakozik, le van zárva a gyűrűt, ez a topológia nevezik a gyűrűt. Bár maguk az alapvető topológia egyszerű, a valóságban gyakran vannak bonyolultabb kombinációkat, amelyek egyesítik a tulajdonságait több topológia.
Topológia „busz” gyakran nevezik „lineáris busz» (lineáris busz). Ez a topológia utal, hogy a legegyszerűbb és legelterjedtebb topológia. Ez használ egyetlen kábelen, a továbbiakban a gerinc vagy szegmens mentén, amely kapcsolódik az összes számítógép a hálózaton.
számítógép interakció
reflexiókat; terminátor.
jelátvitel
jellemzői a számítógépes hardver a hálózatban;
a gyakoriság, amellyel a számítógépek az adatok továbbítására;
milyen operációs hálózati alkalmazások;
típusú hálózati kábel;
távolság hálózatba kapcsolt számítógépek közötti.
Bus - passzív topológia. Ez azt jelenti, hogy a számítógépek csak „hallani” az átvitt adatokat a hálózaton, de nem mozog őket a feladótól a címzetthez. Ezért, ha egy számítógép meghibásodik, ez nem befolyásolja a mások munkáját. Az aktív topológia számítógépek regenerálódni jeleket, és továbbítja azokat a hálózaton keresztül.
a reflektált jel
terminátor
Annak megakadályozása érdekében tükrözi az elektromos jelek, terminátorok készlet (terminátorok), elnyeli a jel mindkét végén a kábel. Minden a végén a hálózati kábel kell, hogy legyen valami érintkezik, például a PC vagy a Burrell-csatlakozó -, hogy növeljék a kábel hossza. Minden szabad - feltérképezetlen - a kábel végét csatlakoztatni kell a terminátor, hogy megakadályozza a tükörképe elektromos jeleket.
Épségének megsértése a hálózat
hálózati kábel törés következik be, amikor a fizikai szünet, vagy húzza az egyik végén. Arra is lehetőség van a helyzet, ha egy vagy több végén a kábel terminátorok hiányzik, ami tükrözi az elektromos jelek a kábel és a felmondás a hálózat. Network "esik". A saját számítógép a hálózat teljes mértékben működőképes, de amíg a szegmens eltörik, nem tudnak kommunikálni egymással.

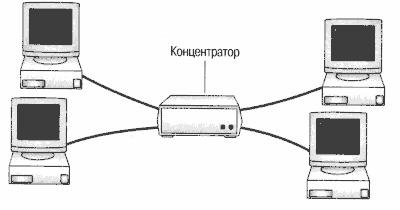

Amikor a topológia „csillag” valamennyi számítógépen a kábel szegmensek vannak csatlakoztatva egy központi komponens, az egy hub (hub). A jeleket az adó számítógép jön egy hub a többit. Ez a topológia származott az első napokban a számítástechnika, amikor számítógépeket csatlakozik egy központi, fő, számítógép.
A hálózatok egy „csillag” topológia a kábeles kapcsolat, és központosított konfiguráció-menedzsment a hálózat. De van egy hátránya: mivel minden számítógép csatlakozik egy központi pont egy nagy hálózati kábel sebessége jelentősen megnő. Ezen felül, ha a központi elem meghibásodik, megzavarja a teljes hálózatot. És ha nem csak egy számítógép (vagy a kábel, ami összeköti a csomópont), akkor csak a számítógép nem tud küldeni és fogadni adatokat a hálózaton keresztül. A többi számítógép a hálózat nem érinti.
Amikor a topológia a „gyűrű” van számítógép csatlakozik a kábel, zárt gyűrűvé. Ezért a kábel nem lehet egyszerűen egy szabad vége, amelyre szükség van, hogy csatlakoztassa a terminátor. A jeleket az egyik irányban a gyűrű és áthaladjon minden egyes számítógép. Ellentétben a passzív topológia „gumiabroncs” kifejezés minden számítógép úgy viselkedik, mint egy átjátszó felerősíti a jeleket, és továbbítja azokat a következő számítógép. Ezért, ha nem egy számítógép megszűnik működni a teljes hálózatot.
Átviteli token
Köszönjük a figyelmet!
