Folyamat alapozás tervezés ArchiCAD kezdődik a rács tengely. Láthatjuk őket alján a diagram. A függőleges tengelyen jelöljük számok, és a vízszintes - a leveleket.
Ezután meg kell használni az eszközt „fal” - elnevezés az angol változat a "
„Fal”. Ezt megelőzően, győződjön meg arról, hogy az eszközök elkülönített emeleten az alapja.
A következő lépés - a választás az építési vonalak a alapzattuskókhoz a rajzban. A kapott információk alapján modellek, kezdetnek, akkor ki kell választania a téglalap eszközt, amely segítségével felhívni a külső az alapítvány falon.
A bal alsó jobbra metszi a tengelyek felhúzó áramkör az alapítvány (a téglalap eszköz). A következő szakasz elkészítése az alapítvány terve az ArchiCAD (arhikad) lesz nyomon a belső falak (meg kell változtatni a téglalap eszközt a navigációs menü a vonalon).

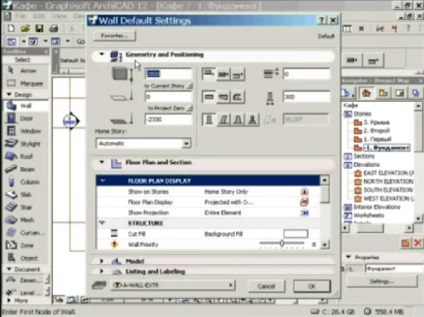

Ezt követően meg kell felhívni falak az Alapítvány. pre-beállító eszköz fala (ebben a példában, a magassága a fal 1880-ban az vastagsága 500, magasság a padló fölött 300).

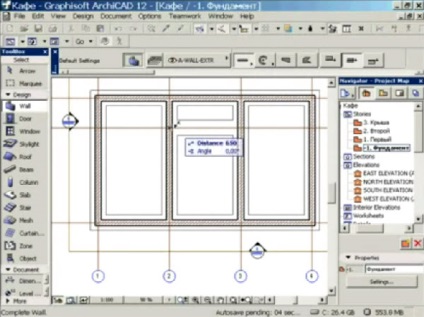

És most minden meg a tetején az alapja lemezeket kell hívni a falra (lásd még az AutoCAD rajz falakon. Szimulációs és első emeleti falak skethup). A szerszám arhikad fal, meg kell mutasson metszi a tengelyek és a fent leírtak szerint, hogy húzza az irányt a kívánt metszi a tengelyek.
Kijavítani az összes fogalmak ebben a cikkben, hogy leckét rajz építési terv arhikad:
