Akkumulátor vízellátáshoz kapcsolási rajz, hogyan kell gyűjteni, hogyan működik

Kötelező elem egy magánlakás az akkumulátor a vízellátó rendszerek. Ez kisimítja ingadozások a víznyomást, megőrzi szivattyú élettartamát és nyomással táplálja a rendszer áramkimaradás.

egység készülék

Akkumulátorok ház egy lezárt fém tartály, általában hengeres alakú. Ez elérhető mind vízszintes, mind függőleges beépítés. Különbségek - az elhelyezése a láb.

Attól függően, hogy a működtető elem akkumulátorok két típusa van:

Ha a tartályt kell alkalmazni a membrán, akkor osztja a belső teret két részre: az egyik a levegő, a víz jön a másik. A membrán egység működése tag eltávolítható. Amikor helyébe a roham az egész akkumulátor. De a membrán tartós.

Hajtóberendezés membrán akkumulátor.

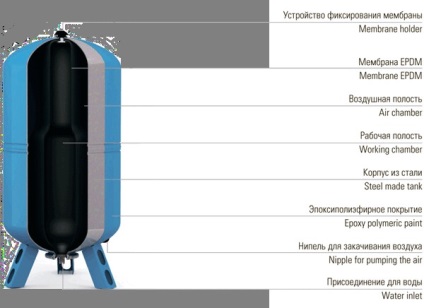

A ballon akkumulátor működése tagja, mint egy körte. Ez fekszik a légkamra, és tele van vízzel. Ez a típus a kényelmes, hogy a sikertelen léggömb ( „körte”) ki lehet cserélni függetlenül.

Meghajtóeszközre ballon akkumulátor.

bekötési rajz

Hol jobban beállítani az akkumulátor a víz?

Attól függően, hogy a szivattyú három lehetőség van, hozzátéve:

1. A házban, miután a felszínre a szivattyút, ha telepítve van.
2. A vezeték része a ház, a búvárszivattyú.
3. A szeptikus tartály után szívócső, ha a rendszer egy búvárszivattyú kis teljesítményű.

Tudod, hogy az akkumulátor egység vízrendszerek saját kezűleg. A telepítéshez az otthoni használt speciális mellbimbó öt csapok (autonóm rendszer vízellátás magánlakásokban).

Ahhoz, hogy mindegyikük kapcsolódik:

1. Akkumulátorból.
2. Szivattyút.
3. nyomáskapcsoló.
4. fogyasztói vezeték.
5. Manométer.

Hogyan lehet csatlakozni az akkumulátorba vízellátásra, az ábrán látható.

Az egyetlen választható elem - nyomtáv, ami nélkül a rendszer eredményesen működik. Úgy is fel lehet telepíteni egy másik helyen, például illeszkedő akkumulátor, ahol a ballon van csatlakoztatva.

A beszerzési átemelő, a kérdés az elemek elhelyezésénél már nem (hogyan válasszuk ki a szivattyútelep a magánlakás). Miután az összes, az egészet elrendezve, mint szükséges. Meg kell majd csatlakoztatni a bemeneti és kimeneti víz és áramellátás.

Ha kiválasztottuk a búvárszivattyú a kapcsolási rajz akkumulátor a szivattyú és a vízellátó rendszer lesz ilyen.

Ha a telepítés végezzük a szeptikus tartály, a szerelvény csatlakozik a pyativyvodnomu a következő elemeket:

1. Akkumulátorból.
2. Kerítés vonalat.
3. nyomáskapcsoló.
4. Magistral vízellátás a házban.
5. Manométer.

A szeptikus tartály áramkör vizet egy magánlakás kutak akkumulátoros néz ki.

Mindenesetre a szerelési mód az akkumulátor kívánatos rakott elzárószeleppel.

Ne próbálja meg bedugni az akkumulátor a kazán vagy a fűtési rendszer. Adventures az interneten lehet, hogy szülni egy ilyen ötlet. Modern kazánok és gázkazánok nem kell a további egységek. Hőtágulás nem félnek. Ha szükséges kompenzátorok, ott vannak. Emelkedett nyomáshatároló szelepek lemerült.

Lásd még: Autonóm vízellátó rendszer egy családi ház

Az első lépések

Hogyan működik az akkumulátor vízellátásra? Ez töltőszivattyúval egy előre meghatározott értékre, majd táplálja a fogyasztó vízrendszer, amíg a nyomás esik az alsó határ.

Ezután a szivattyú ismét bekapcsol. Rendben dolgozni, be kell állítani, és tesztelje a levegő tartály újra.

Beállítás nyomás

Magyar van beállítva, mint a szabály, hogy a szivattyú kimeneti nyomás 1,5 atm, és a levágott 2,5 atm.

Külföldi relék vannak beállítva 1,4-2,8 atm. Vannak lehetőségek, szokatlan, hogy egy családi ház: 5-7 atm. Ebben az esetben ellenőrizze, hogy a relé ad beilleszkedni a kívánt tartományban 1-3 atm. Információ ez a termék adatlapján. A vásárlást követően a készlet 1,5-2,5 atm.

Itt lehet beállítani a vezérlő más számok, de nincs értelme benne. Miután 2 atm számítani a főbb hazai fogyasztók: zuhanyzó, mosdó, mosógép. Csak néhány, mint például jacuzzi, szükség 4 atm. 6 atmoszféra felett nem pecsét, és a fogyasztók a rendszerben.

A különbség a nyomás, és ki a szivattyút nem haladhatja meg a 1,5 bar. Nagy különbség vezet egy erős húzó membrán (ballon) és lerövidíti az élettartamát.

Ha a nyomás adott a bárokban, a beállítások nem változnak, mivel 1 atm = 1,01 bar.

Szivattyúzás levegőt az akkumulátorba

Mérjük meg a levegő nyomása a tárolótartály víz tapogató kerék, és a szivattyú - motoros szivattyú.

Mennyi ideig kell pumpálni van feltüntetve az útlevél és a tároló ház. De jobb, ha más szám a készülék megfelelően működik. A légkamra kell tartalmaznia 0,2-0,3 bar kisebb, mint a nyomás, amelynél a szivattyú elindul.

Például, ha a relé beállítása 1,5-2,5 atm, a légzsák felfújt 1,2-1,3 bar. Ez történt a maratott nyomású víz a rendszerben.

Cseréje a működtető tag

Ha a körte alakú léggömb elveszett szivárgás, cserélje ki. Meg tudja határozni a hiba egy instabil rendszer nyomását és gyakori kerékpáros a szivattyú alatt vízfogyasztást.

Van kétségei vannak? Kattintson a orsótüskére. Ha szakadt „körte” süvölt szinte következők: a levegő keveredik a vízzel.

Az első lépés - eltávolítása a karima

Az izzó cseréjét, először meg kell elkülöníteni a gallérját a rögzítés a tank.

Ehhez kövesse az alábbi lépéseket:

1. Kapcsolja ki a szivattyút.
2. Áramtalanítsa a rendszert.
3. Mentesíti víznyomás. Ehhez egyszerűen nyissa meg a csapot a mosogató, úgy, hogy a nyomás a nyomásmérő nulla.
4. Zárja le a zárószelep, amely elzárja az akkumulátor a rendszerből. Ha nem, akkor engedje le a vizet a leeresztő csapot. Azt kell a legalacsonyabb pont vonal fogyasztókat.
5. Lazítsa meg a csavarokat a pereme az akkumulátorba. Általában van 6 db. Ugyanakkor a víz jön ki, ami nyomja a levegőt üreget. Hagyd teljesen.
6. Távolítsuk el a peremet.

Fő szerelési henger által hordozott egy peremmel. De gyakran a gyártók nem mindig zár az ellenkező oldalon a csatlakozót. Ha a tartály függőleges, a karima - az alsó és illeszkedő - a tetején.

Is olvasható: Mi a víznyomás szabályozó a vízrendszer

A szerelvény lehet egy vízzel nyomásmérőt, légtelenítő szelep egy vízzel üreg vagy a csatlakozó. Közel gyártónak van egy pont a töltés az akkumulátorban levegőt.

Második szakasz - a kitermelés a tartályt a tartály

Ha a perem - az egyetlen hely, attachment „körte”, majd húzza ki. Ellenkező esetben meg kell kicsavarni, és távolítsa el mindent a szakszervezet, az anyával, és tolja az akkumulátor házban.

Tisztítsuk meg a tartály belsejét
.

A harmadik szakasz - telepítés

Most megtudhatod, hogy hogyan gyűjtsön vizet tároló.

Végezze el az alábbi részekből áll:

1. Készítsen elő egy új körte alakú léggömb az alkalmazott modell volt. termékszám van írva az akkumulátor házban.
2. Helyezzük a „körte” a tartályban a helyén, előre becsavarva mellbimbóját, lövés egy szakadt ballon. Ha az akkumulátor kicsi, könnyen talál magának egy lyukat, rajta a „körte” a kezét. Ellenkező esetben, húzza ki a csatlakozó a vonal, amelyet meg kell tekercselve annak menettel és kössön egy csomót.
3. Emlékszel, hogy bontott szerelés, és helyezzük vissza az előző elemekkel.
4. Ő vetítés izzó kell feküdniük a perem a tartály. Kimenet kiálló rész. Ő a rögzített rész, és egyidejűleg tömítést.
5. Terjedt el a kezét, „körte”, hogy ne csavarodjon meg.
6. Telepítse a perem és húzza meg a csavarokat.

A végső fázisban, csatlakoztassa az akkumulátor a rendszerben, töltse ki a légkamra nyomás tartály áramot kap, és indítsa el a szivattyút.

Nézz után automatikus kikapcsolás szivattyú vízoszlop nyomása eléri a 2,5 atm vagy ilyen nagyságú, amely fel van szerelve a vezérlő.

Ha a szivattyú nem működik zökkenőmentesen, megszabadulni a légzsákok: nyitott medence csaptelep vagy használja légtelenítő szelep.

Győződjön meg arról, hogy a henger szerelési helyet nem szivárog.

A választás a mérete

Mielőtt vásárolni és a telepítés futtatásához az akkumulátor vízellátásra, akkor ki kell számítani a szükséges mennyiséget. Hűséges fizetés - amikor a szivattyú bekapcsol időközönként 10-30 percig.

Ha költeni havonta 15 köbméter. méteres víz, a polkuba levelek naponta.
Szünet áramlását a nappali. Megjelent mintegy 50 l / h. Ha veszel egy 50 literes tároló, akkor ez elég lesz. A víz térfogata kamra 3-4-szer kevesebb: körülbelül 15 l. Ez azt jelenti, hogy a szivattyú bekapcsol átlagosan 3 óránként.

De lehet, hogy töltött időszakok a nap: a kert öntözésére, mosás, fürdő vétel. Mérjük meg órát külön-külön. Ha a frekvencia a szivattyú tartalmaz legalább 10 perccel hosszabb akkumulátor választhat 50 liter.

A felesleges kötetet, amely nem tudja, hogy egy órát, szintén nem kívánatos. Ez vezet a stagnálás a víz.
