A villamosenergia-összeköttetés rendszere egy házban, házon belül
A villamosság összekapcsolása egy vidéki házban nagyon fontos szerepet játszik az építési munkában. Az elektromos hálózat megfelelő telepítésétől függ, nem csak az összes csatlakoztatott eszköz és eszköz optimális működése, hanem a bérlők biztonsága is. Az elektromos hálózat helyes beszerelésének alapja az elektromos csatlakozás.
1. Magánház villamosenergia-ellátása
A magántulajdonhoz való áramellátás egy ország falu általános vezetékeiből készül - legyen szó akár falusi, akár kertes partnerségről. Napjainkban a lakótelepek túlnyomó többsége hazánkban villamos energiával rendelkezik. Az erőátviteli vonalak úgy vannak felszerelve, hogy minden ház hozzáférhető legyen. Rendszerint minden helyszín közelében van egy, és még több átviteli vonal.
A távvezeték minden házának ellátását a villamosenergia-szolgáltató szervezet alkalmazottai végzik - a postaktól az árammérőig. Az áramellátó rendszer további elrendezése a tulajdonos gondozása.
2. A tervezési villamosenergia-hálózatok fontossága
Mint minden esetben, az energiahálózatok elhelyezésében elsősorban nem lehet részletes terv nélkül. Először is minden fogyasztó elszámolása (izzók, mosógépek, hűtőszekrények stb.). Másodszor, a kábelezési rendszer grafikus megjelenítése a forrástól a fogyasztóig.
Az elektromos hálózatok telepítésének minden szakasza a villamosenergia-összeköttetés rendszerén alapul. Általában ez egy rajz, amely világosan mutatja:
- Tápcsomópontok a bemeneti vonalról
- Rövidzárvédő eszközök
- Elosztó dobozok, ahol a jelenlegi áramlatok bizonyos helyiségekbe és fogyasztókba áramlik
- A vezetékek elhelyezkedése - vagyis a vezetékek helye
- Olyan helyek, ahol a fogyasztók csatlakozói telepítve vannak
A tervnek tartalmaznia kell információkat a fogyasztók erejéről, a biztosítékok paramétereiről, az elektromos vezetékek paramétereiről és hasonlókról.
Kizárólag egy kapcsolási séma van a munkában. A vezetékek szisztematikus telepítése szükségszerűen hibákat és hibákat okoz a villanyszereléssel kapcsolatban - ez közvetlen veszélyt jelent az élet és a lakhatás biztonságára.
Ha a házat egy egyedi projektre építették, akkor a csatlakozási rendszert külön erre a házra kell tenni. Szabványos kialakítás esetén a villamosenergia-összeköttetés rendszere is jellemző lehet.
3. Külső villamos csatlakozás
Bár a villamosenergia-termelőktől az épülethez való kapcsolódás a falu villanyszerelőinek felelőssége, a házban kell laknia, és ellenőrizni kell ezt a munkát, valamint a villanyszerelőket a kábelezéshez szükséges minden eszközzel. Ezenkívül több kapcsolódási lehetőség is létezhet, és azonosítani lehet.
Íme néhány megjegyzés a munka ezen szakaszában.

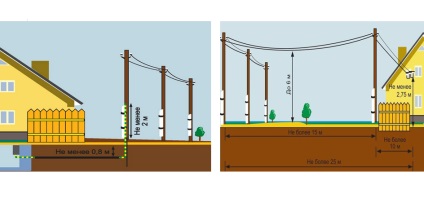

A huzalozás mind levegővel végezhető - az oszlopról a házra, és a föld alá. A hatalomnak a házból származó vezetéknek nem szabad több, mint 3,5 m-re a földtől. Nem érheti el a fák ágait, a ház faszerkezeteit, az egyéb kiálló csomókat. A postól a bejárati csomópontig a házig több mint ... méter távolságban kell telepíteni a vezetékeket.
A bemeneti kábelhez legalább 16 mm2 keresztmetszetű vezetékek használatosak. Kétvezetékes lehet (220 V feszültség esetén) és négy magos (380V feszültségnél). A működésre vonatkozó követelmények (biztonság, minimális veszteségek és hosszú élettartam) megfelelnek a NYM, VVGng, VVG és PNPP vezetékeknek.
Az erőátviteli vezetékből érkező vezetékeknek védőburkolatban kell lenniük. Annak érdekében, hogy a huzalokat megszakítsák, a tartó rúdra vannak rögzítve. A vastag drót formájú huzalnak jó feszültségnek kell lennie, és az elektromos huzalnak ellenkezőleg nem kell az interferenciához csatlakoztatni.
A vezetékek belépése a házba egy olyan lyukon keresztül történik, amelyet gondosan szigeteltek nem éghető anyaggal. A vezetékeknek védőburkolaton, például műanyag vagy fémcsövön keresztül kell áthaladniuk.
A ház belsejében a vezetékek belépnek az elektromos fogyasztásmérőbe, amely figyelembe veszi a fogyasztott villamos energiát, és a mérőtől a központig.
4. Kapcsolótábla
Ez az elosztó pajzs, vagyis az egész energiaellátó rendszer "agya" otthon. Ez egy fémdoboz, beépített csomópontokkal, ahonnan a vezetékek elhagyják a házat vagy annak egy részét. A doboz összes csomópontja úgy van felszerelve, hogy ne érintse meg egymást.
A központ fő elemei a biztonsági biztosítékok. A pajzsok általános bejáratánál és a fogyasztók minden csoportjánál vannak felszerelve. A modern biztosítékok helyettesítették a hagyományos elektromos dugókat, ahol a dugóban lévő alacsony olvadáspontú betétek olvadását követően rövidzárlat esetén a hálózati meghibásodás történt. Ma ezt a szerepet automatizált biztosítékok, és egyszerűen - automatikus gépek, ahol a hálózati szünet történik a kritikus hőmérséklet-növekedés miatt a beépített érzékelők. Mindegyik gépet a jelenlegi fogyasztók bizonyos kapacitására tervezték.
A legerősebb gép a közös bejáratnál van elhelyezve. Lehetővé teszi az egész rendszer letiltását. Ha szükség van a fogyasztók részleges leválasztására - például javításra -, akkor kikapcsolhatja a megfelelő készüléket. Egy külön csomópontban lévő rövidzárlat ezért nem vonja le az egész rendszert.
A vezetékek kimenete a kapcsolódobozban megfelel a különböző helyiségekben lévő fogyasztók elhelyezkedésének. Nézzük részletesebben a villamosenergia-eloszlás tipikus rendszereit a házban.
Egy modern lakásban különböző elektromos berendezéseket használunk, amelyek különböző mennyiségű villamos energiát fogyasztanak. A fogyasztás szintjét a készülék teljesítménye adja meg.
A legmodernebb fogyasztók a modern házban elektromos tűzhelyek, szaunázók, a gazdaságos - elektromos izzók és kis háztartási készülékek.
Az alábbiakban a leggyakrabban használt elektromos készülékek átlagos energiafogyasztási jellemzői a legerősebbektől a kevésbé erőteljesig (W-től):
Már ebből a kicsi listából láthattuk, hogy a villamosenergia-fogyasztás fő hányada koncentrálódik a házunkban - a konyhában és a mosdóban. Természetesen nem ajánlott egyszerre felvenni az összes készüléket, de a beépített elektromos tűzhely egy folyamatosan működő hűtőszekrénnyel elegendő a hálózat jelentős terheléséhez.
Ezek a csomópontok, amelyekből a vezetékek olyan helyiségekhez vezetnek, amelyek a legerősebb automatákkal rendelkeznek.
6. A kapcsolat elektromos és bekötési rajza
Van egy elektromos bekötési rajz, és van egy elrendezési terv, amely megfelel a ház tervének.

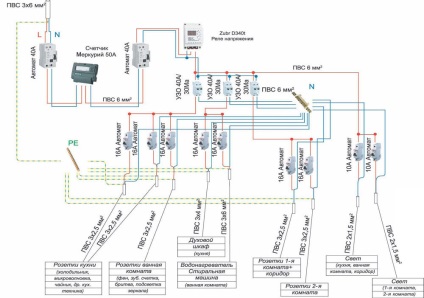

A bekötési rajz azt mutatja meg, hogy mely típusú kapcsolatokat használnak - ahol az áramot párhuzamosan táplálják, ahol egymás után stb.
A telepítéshez csatolni kell a bekötési rajzot is. Egyszerű formában egy rajznak kell lennie, amely egybeesik az egész ház tervével. Megmutatja az elektromos vezetékek elhelyezkedését és azokat a helyeket, ahol a szerelési egységek és a tápegység csatlakozói találhatók.
Itt látjuk, hogy milyen helyeken vannak a vezetékek az elosztódobozból, milyen típusú vezetékeket használnak, hogyan helyezkednek el a falakon lévő aljzatok stb.
Természetesen a bemutatott rendszerek meglehetősen primitívek. A valóságban az áramellátási rendszer meglehetősen bonyolult formát ölthet. A projekt általában összekapcsolja az elektromos csatlakozás elektromos és bekötési rajzait.
7. Az áramellátás megoszlása a helyiségekben
Amint azt már említettük, a leginkább energiaigényes helyiségek mérlegelhetők
- Konyha, ahol egy jó hostess sok elektromos készüléket használ.
- Fürdőszoba és mosókonyha mosógéppel és elektromos fűtéssel
- Kazánház, ahol a fűtőtesteket otthoni fűtéssel melegítik
Elég energiaigényes lehet
- Műhely, ahol a kézműves erőteljes elektromos szerszámokat használ
- A nappali, ahol sok lámpa van felszerelve, tartalmaz egy tévét és egy pár számítógépet
A villamos energia leggazdaságosabb fogyasztói
- Hálószobák, gyermekek
- A fürdőszobákban
- Szalonok - kamra, öltöző, folyosó
- Tetőtér és pince, ahol a tulajdonos viszonylag ritkán
Nyilvánvaló, hogy minden egyes helyiségcsoport esetében a megfelelő kapacitású automata gépet helyezik el.
8. Villamosenergia-hálózat biztonsága
A villamosenergia-fogyasztás biztonságának biztosítása talán fontosabb, mint magának a tápegységnek. A villamos energia veszélye a személyhez és a tűzveszélyhez viszonyított jelenlegi teherbíró képességéből adódik - a vezetékek szélsőséges fűtése miatt rövidzárlat esetén.
Ez a téma meglehetősen kiterjedt. Ami a villamosenergia-ellátási rendszert illeti, a legfontosabb dolog az elektromos hálózat működtetésének biztonsága.
Különös figyelmet kell fordítani az összeszerelt automaták megfelelőségére, az ábrán feltüntetett módon. A gépek teljesítményét gondosan kell kiszámítani, figyelembe véve a hálózaton és minden egyes csomóponton lévő összes terhelést.
Az emberi biztonság tekintetében a bekötési rajz számos intézkedést ír elő:
- Az elektromos szigetelés jelenléte minden élő részen
- Az aljzatok helyes elrendezése
- Az összes szükséges elem földelése
- A legtöbb helyszín nem elérhetõ a véletlen kapcsolatba
- A gyermekek szobájában megnövekedett hálózati védelem
- Különleges intézkedések alkalmazása nedves területeken
8. Az elektromos hálózat felszerelése a bekötési rajz szerint.
A villamos energia telepítését szigorúan a rendszer és az abban meghatározott anyagok felhasználásával kell végrehajtani. Semmilyen körülmények között nem helyezhető el a program sémája. Nem tudja önkényesen alávetni a vezetékek keresztmetszetét. Nem lehet figyelmen kívül hagyni a vezetékeket összekötő helyeket.
Gyakran, a jaj-mesterek egyszerűen csak két vagy több vezetéket csavarják meg, nem vigyázva arra, hogy a laza kapcsolat a vezetékek túlhevülésének helye, a szikrázó helyek. Nem megengedett a különböző fémekből, például alumíniumból és rézből történő huzalozás. Minden csatlakozást speciális csatlakozó dobozokban kell elvégezni.
Huzalok vezetése a kanyarokban csak derékszögben lehetséges, különben lehetetlen meghatározni, hogy hol van a rejtett vezeték a szemről, ha hirtelen fúrni szeretne egy falat.
9. Figyelembe véve a rendszer egy adott házának jellemzőit
Ezenkívül a csatlakozási rendszernek figyelembe kell vennie azokat az anyagokat, amelyekből a ház épül. Semmilyen körülmények között semmi esetre sem tervezhető egy téglaház tervezése a fa keretben. Ezek az anyagok különböző tűzállóságúak, különböző elektromos vezetőképességűek. Meg kell vizsgálni, milyen anyagból van, közel a villamos egységek - fém, fa, műanyag vagy nedves cserép - és elegendő szigetelést, hogy fenntartsák a szükséges távolság élő részei. Mindezt az elektromos bekötési rajzban kell meghatározni.
10. Következtetés
A ház tervezési fázisában meg kell adni a kapcsolási rajzot egy magánházban. Az egész ház építését a jövőbeni elektromos hálózatok sajátosságainak figyelembevételével kell elvégezni. Valójában ez más mérnöki hálózatokra is vonatkozik, de a villamos energiával egy speciális eset - talán a legfontosabb hálózat és a legveszélyesebb a működés.
Mindenesetre a villamosenergia-ellátási projekt fejlesztését szakembereknek kell bízni, nem beszélve a telepítésről. A szakembereknek megfelelő bizonyítványokkal és jóváhagyásokkal kell rendelkezniük. Minden villamos munka a házban szigorúan szabályozott.
