A multiméter használata
A digitális multiméter, gyakran gyakran tesztelőnek nevezik, olyan eszköz, amely minden otthonban hasznos. Hasznos az elemek, autós akkumulátorok, izzólámpák, javítások, kábelcsere, és egyszerűen szükséges mind a kezdő, mind a fejlett elektronikai rajongók tesztelésére. De a biztonságos üzemeltetéshez és a megfelelő mérési eredmények eléréséhez meg kell tanulnod a multiméter használatát.
Multiméterek fajtái
A multiméter olyan eszköz, melynek célja a különböző elektromos paraméterek számszerű értékeinek meghatározása. A legegyszerűbb eszköz funkciói közé tartoznak az állandó és változó feszültségek, egyenáramú erők és aktív ellenállások mérése. Ezenkívül lehetséges tranzisztorok, diódák, mérési hőmérséklet, kapacitás, frekvencia, váltakozó áramú áram ellenőrzése. Egyes szakmai multiméterek lehetősége van a folyamatos felvételi adatok valós időben, és exportálja azokat további feldolgozásra a számítógépen, rögzítő minimális, maximális és átlagos értékei paraméter pontosságának biztosítása meghatározó értékeinek eszközök és számos más kiegészítő lehetőségeket.
Az eszközfüggvények halmaza, a mért paraméterek és a pontosság mértéke azok a fő jellemzők, amelyeken a költség függ. Ezért azok számára, akiknek nincs tapasztalata az elektromos mérőkészülékek használatában, jobb a legegyszerűbb és olcsó multiméterrel kezdeni. Háztartási célokra elegendő választási lehetőség van a feszültség, ellenállás, egyenáram mérésére, kívánatos az áramkör integritásának ("drowsing") meghatározásának funkciója, a váltakozó áram effektív értéke.
Mit kell tudnom a mérések elvégzése előtt?
Multiméter vásárlásakor ne próbálja meg azonnal meghatározni a feszültséget a konnektorban: veszélyes lehet az életre. A munka megkezdése előtt az eszköz, meg kell foglalkozni az emelőt és a szervek ellenőrzik, valamint megtanulják az alapvető szabályokat, amelyek végrehajtása megakadályozza az áramütés, technikai hibák és tévedések az eredmények miatt nem megfelelő kapcsolat a mérő.
Eszköz konstrukció
Tekintse meg az alapelemek célját az egyik legegyszerűbb és megfizethető DT-838 multiméter példáján. Az elülső panel tartalmaz egy digitális LCD kijelzőt, a csatlakozókat a mérővezetékek csatlakoztatásához, egy módkapcsolót. Ha az utolsó elemet a címke által jelzett pozícióba forgatja, a monitorozott értéket és a mérés felső határát kiválasztja. A használhatóság megkönnyítése érdekében a homogén paramétereknek megfelelő módok egymás mellett helyezkednek el, aláírásaik sorba vannak csoportosítva és elválaszthatók.
Az egyéb modellek multiméterek elülső paneljein szereplő jelölések kissé eltérhetnek, ezért a legfontosabbakat meg kell vizsgálni.
- a váltóáram jellemzői;Vannak olyan multiméterek is, amelyek a mérési határérték automatikus kiválasztásával rendelkeznek, és elegendő a kapcsolót a megfigyelt érték típusának megfelelő pozícióba állítani.

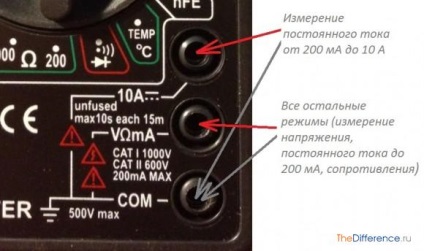

A toll csatlakozói az előlap alján található jobb aljzatba kerülnek. Az egyiket, amelyhez a "COM" feliratot alkalmazzák, bármely működési módban használják, fekete szondát csatlakoztatnak hozzá. A felső érintkezőt csak nagy DC értékek mérésére használják. Az aljzatok célját lásd a képen. Ezenkívül a forgókapcsoló alatt van egy csatlakozó a tranzisztorok csatlakoztatásához az aktuális erősítés meghatározásához (hFE mód).
A multiméterrel való munkavégzés szabályai
- A készülék használata során lehetetlen megakadályozni a mérõvezetékek csupasz területét, miközben mérik az áramot és a feszültséget, ez ártalmas lehet az egészségre. Nagy ellenállások ellenõrzése során, mivel ez a mutató viszonylag alacsony az egyén testéhez, jelentõs hiba lehet.
- Mindig gondoskodni kell arról, hogy a műszer próbáit a végrehajtandó mérés típusára szánt aljzatokba, valamint az üzemmódkapcsoló helyzetébe illesszék be. Figyelembe kell venni a figyelmeztető címkéket a készülék csatlakozói közelében, és nem szabad meghaladnia az aktuális, a feszültség és a működés időtartamát.
- Szükséges ellenőrizni az eszköz töltöttségi szintjét, mivel annak alacsony értéke hátrányosan befolyásolhatja a mérések pontosságát. A multiméterek egyes típusaiban erre a célra speciális jelző mutatkozik. Miután befejeződött a művelet, kapcsolja ki a kapcsolót kikapcsolt helyzetbe, vagy nyomja meg a megfelelő gombot a házon, hogy megakadályozza az akkumulátor idő előtti lemerülését.
- Ha a feszültség és áram észlelt értékének értéke még közel sem ismert, akkor a mérés maximális lehetséges határértékét kell beállítani. Az előzetes értékelés után átkapcsolhatja a kapcsolót a paraméterhez legközelebb eső üzemmódra, mivel ebben az esetben az eredmény pontosabb lesz.
- Ha a műszeres érzékelők nem hatékonyan működnek egy működtető eszközben, valószínűleg egyszerre érintik meg az elektromos áramkör néhány pontját, ami rövidzárlathoz vezethet. Ezért kívánatos, hogy a hőszigetelő anyag csövek vezetőképes szúrásait csak a legszabadabb végek maradják.
- Szükséges tudni, hogyan kell helyesen használni a multimétert a különböző elektromos mennyiségek meghatározásakor. Az árammérő (ampermérő) sorba kapcsolódik az áramkör, a feszültség (voltmérő) és az ellenállás (ohmmérő) szünetében - a terheléssel párhuzamosan -, mint az ábrán. Az utóbbi esetben az áramellátást le kell választani.
Feszültségmérés
Ez a mód nem igényel kapcsolást az áramkörben, így a legegyszerűbb megvalósítani. Először meg kell határoznia a mért feszültség típusát és hozzávetőleges értékét. Például, ha az akkumulátor van jelölve, amelyben a ház van állítva 9V, a kapcsoló multiméter DT-838 kell beállítani DCV 20. Amikor meghatározzuk feszültség a háztartási dugaszolóaljzatba, effektív értékének ami kell 220 V, a következők közül választott állapotban ACV 750. Fekete eszköz szonda be kell helyezni a "COM" aljzathoz, piros - "VΩmA". Ezután meg kell érinteni az elemterminálok vezetőképességét úgy, hogy az eszközt párhuzamosan csatlakoztatja és a kijelzőn látható értékeket látja. Emlékeztetni kell arra, hogy szigorúan be kell tartani a biztonsági szabályokat, különösen akkor, ha nagyfeszültségű berendezésekkel dolgozik.
A multiméter működésének jellemzői a voltmérő üzemmódban:
- Az ideális voltmérőnek olyan bemeneti ellenállásnak kell lennie, amely a végtelenségig terjed, ami gyakorlatilag elérhetetlen. Ezért az eszköz képes egy kisebb hibát bevezetni, amely a legtöbb esetben elhanyagolható.
- Ha megpróbálja megmérni egy egyenfeszültséget egy multiméterrel az AC mód beállításával, 0-as értéket jelenít meg. Ellenkező esetben előfordulhat, hogy a készülék nem működik megfelelően.
- Ha a polaritást nem tartják tiszteletben, az egyenáramú feszültség meghatározásakor a "-" felirat jelenik meg a kijelzőn.
Aktuális mérés
A DT-838 multiméter segítségével csak az egyenáram erejét becsülheti meg. Először is, meg kell, hogy megfelelően telepíteni a próbák: a mért értékek legfeljebb 200 mA a piros csatlakozót az aljzatba «VΩmA», 200 mA 10 A-ig - a «10A». A kapcsolót olyan helyzetben kell megfordítani, hogy a határ nagyobb legyen, mint az áram feltételezett értéke. Az ampermérő üzemmódban való működéshez meg kell szakítani az áramkört és csatlakoztatni kell a készüléket sorba.
Vegye figyelembe a multiméter következő jellemzőit is mint árammérőt:
- Amikor 200 mA-es módban próbál mérni, akkor a nagyobb áramérték biztosítékot hoz létre biztosíték formájában. Ezután cserélni kell. A "10A" bemenetnek nincs védelme, mivel a "fel nem használt" jel figyelmezteti mellette. Ezenkívül ne mérjen 15 másodpercnél hosszabb ideig ebben az üzemmódban.
- Vannak multiméterek, amelyek lehetővé teszik a váltakozó áram értékének meghatározását anélkül, hogy megszakadnánk az áramkört a speciális áramerősségű kapcsok felszerelése miatt - mint a fotó.
Ellenállások mérése
Az ohmmérő üzemmódban meghatározhatja az elem aktív ellenállását azáltal, hogy leválasztja az áramkörből és összekapcsolja az eszközt párhuzamosan. A korábban megfontolt esetektől eltérően a kiválasztott határérték mért értékének túllépése nem okozza a készülék meghibásodását.
Ha egy multimétert használ az ohmmérő üzemmódban, ügyeljen a következőkre:
- Az ellenállás kisebb értékeinek meghatározása esetén a szondák hibát okozhatnak.
- Ha a készüléket a forráshoz csatlakoztatott terheléshez csatlakoztatja, akkor meghibásodhat.
- Ha a mérési határérték túllépése megtörténik, az "1" érték jelenik meg a képernyőn, amikor a szondák zárt állapotban vannak, a készülék nullához közeli értéket mutat.
A mérőfeszültségek, áramok és ellenállások a multiméter leggyakrabban használt funkciói. Egy másik nagyon hasznos lehetőség a vezetékek és más áramköri elemek integritásának ellenőrzése. Ehhez a készüléket ugyanúgy kell csatlakoztatni, mint az ohmmérő üzemmódban. Ha a tesztvezeték nem szakad meg, hallható hangjelzés hallható.
Az olcsó digitális multiméterek csak a berendezések hibaelhárítására szolgálnak, és sok szakmai munka esetén alkalmatlanok, például az érzékelők és egyéb mérőeszközök kalibrálása, mivel nagy hiba van ebből a célból. De miután elsajátította a legegyszerűbb eszköz használatának alapelveit, ahogyan az elektrotechnika és az elektronika területén szerez tudást, akkor kibővített funkciók, nagyobb pontosság és megbízhatóságú eszközök használatával folytathatja munkáját.
