A rövidre záródó fordulók saját kezűleg

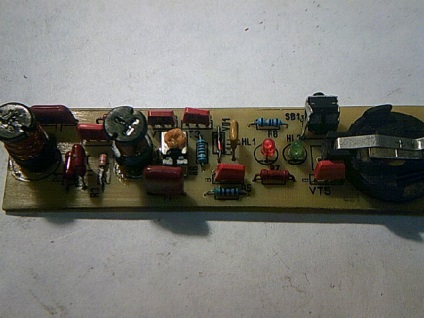

Összeszereltem egy jelzőt erre a körre a kt315 tranzisztorokon.

A pályák eloszlása ​​a Sprint-Layout-ban.

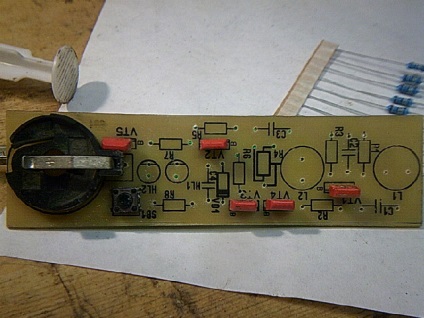

Kiderült egy ilyen fizetés. (gomb megváltozott)

A teszteléshez fúrja a munkaállványt a fúróból
egy rövidített fordulat.
De a mutató nem akart reagálni rá.
Sok rövidzárlatos fordulatra reagáltam.
Minden részletet az adott körzetben megadottak szerint állítottak be,
(kivéve R3 telepítve 390 365-nél nem található)
Amint nem fordítottam az R4-et, a mutató nem stabil.

Csak a kondenzátorok paramétereinek megváltoztatása után
és az L1 tekercs az indikátor kezdett egyértelműen reagálni
egy rövidzárlatú tekercs, és nem reagálnak a fémre.
(Magam is tetszett)

Reagál a fordulásra, amely fel van függesztve és lezárva.

De a mutató másként működött.

A fórumokon írj:
bekapcsolt állapotban - a piros LED-nek be kell kapcsolnia,
amikor közeledik - a zöld fénynek fel kell világítania,
az RZ - pirosan világít.

Nekem van:
amikor be van kapcsolva - a zöld világítás be van kapcsolva,
amikor közeleg - zöld is,
Csak rövidzárlatos vörös fény világít.

Munkadarab forgórész.

Nem működő forgórész. Reagál a forrasztott huzalra.
