Milyen azonosító jeleket helyeznek el a gázvezetékek felett?
Milyen azonosító jeleket kell telepíteni a földalatti gázvezetékek mentén? Mely szervezetek felelősek telepítésükért és működésükért?
„4.20. A csővezeték helyének azonosítása érdekében az útvonal fordulójának sarkainál, az átmérő átmérőjének helyén, a gázvezetékhez tartozó szerelvények és szerkezetek beépítésénél, valamint az útvonal egyenes szakaszain (200-500 m-en keresztül) azonosítják az azonosító jeleket.
A gázvezeték átmérőjére, nyomására, a gázvezeték mélységére, a csövek anyagára, a gázvezetékhez való távolságra, a szerkezetre vagy a jellemző pontra és egyéb információkra az azonosító jelre kerülnek.
Az azonosító jeleket legalább 1,5 m magasságú vagy más állandó tereptárgyakra szerelt vasbeton oszlopokra vagy fémre vonatkozó referenciaértékekre kell felszerelni.
Azokban a helyeken, ahol a gázvezetékek áthaladnak a hajózható és a faalapú vízhatárokon, jelzőtáblák mindkét bank számára a Belföldi Vízi Közlekedési Kódex követelményeinek megfelelően jelennek meg. A víz alatti kereszteződés határán állandó keretek telepítését tervezik: a barlang szélessége 75 m-es szűkített horizonton - ugyanazon a parton, szélesebb szélességgel mindkét bankon.

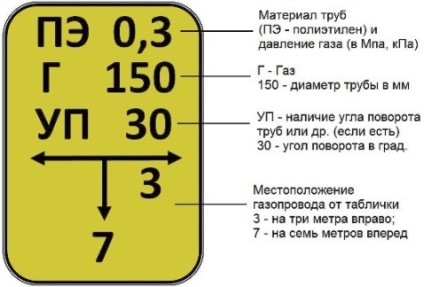

A gázvezetékre vonatkozó adatokat rendszerint 200x140 mm méretűre helyezzük. Ha a gázvezeték műanyag (polietilén) csövekből készül, ezeknek a lemezeknek sárga színűnek kell lenniük, és ha az acélcsövek - zöld, piros szegéllyel:
A csővezetékek gáznyomásától és a biztonsági zónától függően a gázvezetékek típusai a táblázatban találhatók:
„11. Az építési szervezeteknek az azonosító jeleket a földgázelosztó hálózatok építése során állandó jelleggel kell felszerelniük vagy alkalmazniuk. A gázvezeték-azonosító jelek beszerzése, javítása vagy helyreállítása a jövőben a gázelosztó hálózat üzemeltetési szervezete által történik. A jelek telepítését a földtulajdonosok, tulajdonosok vagy felhasználók közös akciója határozza meg, amelyen az útvonal megy. "
A fent említett tabletták mellett számos azonosító, figyelmeztető és információs jelzés található, amelyek közül a legfontosabbak a "gázvezetékek jelzései" fotóalbumban találhatók.
