A zafír hd5870 áttekintése

A Sapphire HD5870 egy DirectX11 kompatibilis RV870 chipre épül, amelyet 40nm technológiával gyártanak. A rendszermag frekvenciája 850 MHz, míg a GDDR5 memória szabvány 1 GB-os, 1200 MHz-es frekvencián működik. Érdemes megjegyezni, hogy a vékonyabb gyártási folyamat miatt a gyártó sikerült megnövelnie a félvezetők, a textúrák és az adatfolyam feldolgozók számát. A korábbi HD48XX grafikus chipekhez képest az ATI-tól számuk több mint kétszeresére nőtt. Nézzük meg, hogy ez a kártya termelékenységének növekedését eredményezi-e, vagy az új folyamattechnológia csak a technológiai fejlődés következő lépcsőjévé válik, ami nem fog semmilyen különleges előnyökkel járni a termelékenység szempontjából?

Az első pillantásra a dobozon látható, hogy kiemelkedő termékeink vannak. A doboz tartalmazza a DirectX 11 kártya támogatását, Crossfire módban való használatra készen, az ATI Eyefinity új multimonitor technológiájának támogatására, valamint a HDMI és DisplayPort csatlakozók jelenlétére.

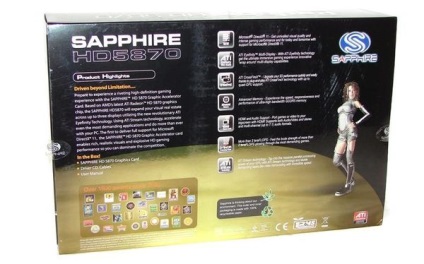

Külön említésre méltó a kártya számítási ereje, amely két TeraFlop fölött van. A csomag tartalmazza a csata csata csatait, valamint a Dirt 2 játék aktiváló kulcsát. A doboz hátoldalán minden lehetőséget részletesebben festettek. Ezenkívül külön meg kell jegyezni, hogy a Sapphire gondoskodik a környezetről, ezért a csomagolás teljesen újrahasznosítható anyagokból készül.

A csomagnak a "Green" osztályhoz való tartozása teljesen nyilvánvalóvá válik, ha kinyitod a dobozt. Maga a kártya különleges héjban van elrejtve, míg a kiegészítők egy külön dobozban találhatók, amely az alábbiakban található.

A Sapphire HD 5870 design úgy van kialakítva, hogy a radiátor dekoratív borítása teljes egészében lefedi a PCB-t.

A kártyának két DVI portja van, valamint egy DisplayPort és egy HDMI portja.

Tekintettel az ATI EyeFinity technológia támogatására, a Sapphire HD 5870 kiemelt interfésze tekinthető DisplayPortnak. A tábla másik végén látható két légbeömlő a ventilátorhoz, és a tábla közepén egy banda fut, mint egy versenyautó, így nagyon könnyű összekeverni a táblát egy kocsival.

A HD5870 támogatja a Crossfire üzemmódban való használatot, egy másik HD5870 kártyával vagy bármely olyan kártyával, amely támogatja a Crossfire technológiát.

A tábla tetején két további 6 tűs csatlakozó található. A gyártó szerint a tábla által fogyasztott energia 188W, míg készenléti üzemmódban ez a szám elhanyagolható 27W-ra csökken. Meg kell jegyezni, hogy a grafikus mag frekvenciája az üresjáratban 150 MHz-re csökken (a HD4890 alapján ez a szám 300 MHz volt). Ez csökkenti az áramfogyasztást készenléti üzemmódban.

Mint már említésre került, az új RV870 chipet 40nm-es technológiával gyártják. A termeléshez 2,15 milliárd félvezetőt használnak. A Sapphire HD 5870 mag működési frekvenciája 850 MHz. A mag feldolgozási teljesítménye 2,72TFlop, és 1600 folyam processzort tartalmaz, 80 textúraegység, 68GTex / s feldolgozási sebességgel, 32 raszterizálási blokk, 27,2 GPX / s feldolgozási sebességgel.

Ami a memória alrendszert illeti, a Sapphire HD 5870 1200 MHz-es GDDR5 memóriát, 4,8 GB / s adatátviteli sebességet és 153,6 GB / s busz sávszélességet használ. A kártya áramfelvétele 188W terhelés alatt és 27W készenléti üzemmódban.

A vizsgálati rendszer konfigurálása

• Processzor - Intel Core I7 920 150 × 20
• Alaplap - MSI X58 Eclipse SLI
• Memória - Mushkin HP3 12800 7-7-7-20
• Tápegység - Mushkin 800W moduláris típus
• Merevlemez - Seagate 1TB SATA
• Optikai meghajtó - NEC DV5700
• Operációs rendszer - Windows Vista Ultimate Edition SP1 64 bites
• Táska - Thermaltake Armor +

• Nvidia GTX295
• Sapphire HD4870x2
• ASUS GTX285 MATRIX
• ASUS ENGTX275
• Asus GTX 260 Matrix
• Sapphire HD 4890 Vapor-X 1 GB
• Sapphire HD5870

Természetesen az ilyen eredmények elérése érdekében keveset kellett kísérleteznünk a Catalyst Control Center beállításaival, de nem volt más lehetőség, mivel a harmadik felek túlhajtási segédprogramjai még nem támogatják a HD5870-et.

Teszt alkalmazások

• Far Cry 2
• Crysis Warhead
• A legsötétebb napok
• Call of Duty világ a háborúban
• Warhammer 40,000 DOW II
• Batman: Arkham asylum
• Resident Evil 5
• Bal 4 halott
• 3DMark 06 Professional
• 3DMark Vantage

• DX10 Anti-Aliasing: x2
• Minőségi beállítások a játékban - Nagyon magas
• VSync: Ki

Egyedülálló az eredeti játékhoz Crysis. "Psycho" Sykes őrmesterként titkos küldetést kell végrehajtania a sziget messzire. Ez a játék a CryEngine 2 motor jobb verzióját használja.

• DX10 Anti-Aliasing: x2
• Minőségi beállítások a játékban - Csábító elfogulat

Ha csak egy chipes grafikus adaptereket alkalmaztak ebben a tesztben, akkor a Sapphire HD5870 jelentősen megelőzte ellenfeleit. A másodpercenként 5 képkocka előnye a GTX285 MATRIX felett 2560 × 1600 felbontás mellett drága. A HD5870 egyenrangú, és egyes esetekben még jobban teljesít a HD4870x2-nél, de a GTX295 előtt erőteljes, és másodpercenként csak 3 képkockát eredményez.

• 4x Anti-Aliasing 16x
• Anizotropikus PhysX szűrés: Alacsony
• Árnyékolás modell: On
• Minőség: Magas
• Felbontás: 1280 × 1024 - 2560 × 1600

A Darkest of Days játékban a Sapphire HD5870 felülmúlja a GTX295 kivételével minden kártyát. Az utóbbi előnye csak 2 képkocka másodpercenként, 2560 × 1600 felbontással.

Call of Duty: Világ a háborúban

Az első személy lövője, bemutatta a Activision cég. A játék a Csendes-óceán déli részében kezdődik, majd több küldetésnél meg kell látogatnia a világ különböző részein. A vállalati módban a játék meglehetősen rövid, és hiányzik a többjátékos mód. Grafikus szempontból a CoD4 nem csak gyönyörűnek tűnik, jól néz ki, különösen nagy felbontásban! Talán neki érdemes megvenni a 30 hüvelykes monitorot. A másodpercenkénti keretek számának meghatározásához a Fraps segédprogramot használtuk, és a Semper Fi kártyát tesztkártyaként választottuk ki.

Minden üzemmódban és különböző felbontásoknál a Sapphire HD5870 mögött hagyta a GTX 285-öt.

Warhammer 40,000: A II. Háború kora

A valós idejű stratégia, számos fejlesztéssel, az előző részhez képest, az intelligencia ellenfelek szempontjából. A játék fizikai motorja is jelentősen javult. Lehetőség van arra, hogy a játékot egy játékos vagy többjátékos kampány módjában adja át a Microsoft Live osztályozási rendszerrel.

• Vsync: Off Ultra Preset
• A játékban: Maximális

Alacsony felbontásban a GTX 285 szinte láthatatlan a HD5870 hátterénél, de a felbontás növekedésével az adapterek teljesítménye változó.

Batman: Arkham asylum

Egy új játék, amely a Batman és a Joker közötti konfrontációról beszél. A játék használja a PhysX technológiáját, hogy életkörülményeket hozzon létre.

• 4x Anti-Aliasing
• PhysX: Ki
• Árnyékolás típusa: Ki
• Minőség: Magas
• Felbontás: 1280 × 1024 - 2560 × 1600

A teszt eredményei a lehető legközelebb vannak a GTX285 MATRIX és a HD5870 készülékhez. Természetesen a HD5870 még mindig előre, de nem sok.

Egy másik folytatás az egyik legsikeresebb játék minden idők. A karaktered Chris Redfield, aki túlélte a Rakun City eseményeit, ami most működik a BSAA vállalatnál. A játék tele van sok csodálatos 3D effektussal.

• 4x Anti-Aliasing
• PhysX: Ki
• Árnyékolás típusa: Ki
• Minőség: Magas
• Felbontás: 1280 × 1024 - 2560 × 1600

Minden felbontásnál a HD5870 felülmúlja a GTX285 MATRIX-et 9 képkocka / másodperc előnyével. Azonban még mindig nem tud versenyezni a kétcsi megoldással.

Valve új játéka, amely elhagyja Önt egy kis túlélő csoporttal a világon, ahol egy ismeretlen fertőzés pillanatok alatt az egész lakosságot zombikká változtatta. A legfontosabb itt az életben maradni!

• 4x Anti-Aliasing
• Anizotróp szűrés x16
• Minőségi beállítások a játékban: Maximális

Ismét az ATI termék nyer, ha összehasonlítja a GTX 285 és a HD5870, az ellenfél előtt 8 kép / másodperc, ami közel 10%.

• SM2.0 Grafikai tesztek: GT1- Visszatérés a Proxycon-hoz, GT2- Firefly Forest
• CPU tesztek: Cpu1- Red Valley, CPU2- Red Valley HDR / SM3.0
• Grafikai tesztek: HDR1- Canyon Flight, HDR2-Deep Freeze

A 3DMark06-ban a HD5870 teljesítménye magasabb volt, mint a két GPU-k teljesítményét, amelyek részt vettek a tesztben. Egy meglehetősen súlyos alkalmazás az ATI által kínált egyetlen chipes megoldáshoz.

Új tesztcsomag, amely a Windows Vista rendszereken alapuló rendszerek számára elérhető legújabb grafikus eredményeket tartalmazza. A csomag két új processzor tesztet tartalmaz, amelyek fizikai és intelligens számításokat tartalmaznak. A minőségi beállítások négy szintje 1024 × 768 felbontást biztosít egyszerű beállításokkal, legfeljebb 1920 × 1200 szélsőséges beállítások esetén.

Beállítások: A minőségi beállítások minden szintjén standard beállításokat alkalmaztak

• Bejegyzés: 1024 × 768
• Teljesítmény: 1280 × 1024
• Magas: 1680 × 1050
• Extrém: 1920 × 1200
