A félkör alakú szegecsekkel rendelkező alkatrészek összekapcsolásának sorrendje
A félkör alakú szegecsekkel rendelkező alkatrészek összekapcsolásának sorrendje
A két acéllemez szegecselésének példáján vegyük figyelembe, hogyan alakul ki egy szegecselt kötés. Végezze el a műveletet ebben a sorrendben.
1. A kombinált lemezeket egy kézi aljzatba rögzítik, és egy meghatározott átmérőjű lyukat fúrnak a megjelölt helyen.
2. Engedje el a lemezeket a furatból, és távolítsa el a lyukakat a lyukak éleiből egy fájllal. Ismét a lemezeket manuális bilincsekkel rögzítjük úgy, hogy a benne lévő lyukak egybeesjenek, és a perem önmagában nem akadályozza a rúd felcsavarozását.
3. Biztosítsa a támasztékot a szokásos vice-ben egy fészek segítségével.
4. Helyezzen egy szegecset a lyukba, és tartsa a rúd kiálló részét a kézzel. Helyezze a lemezeket úgy, hogy a szegecsfej beilleszkedjen a tartórekeszbe.
5. A lemezek meghúzásával. majd a kalapáccsal a szegecs pin vége lerakódik. A szegecsfejnek szorosan illeszkednie kell a lemezhez.
6. A rúd razllepyvat, pontos ütésekkel a rúd közepén egy kalapáccsal. Ezután a kalapácsot kalapáccsal kerekítik.
7. A krimpelést szigorúan függőlegesen szereljük fel a lekerekített rúdra, és kissé forgatva balra és jobbra a kalapács fújja a támadólapát mentén, hogy zárófejet képezzen.
Ábra. 1. Támogatás
Ábra. 2. Tányérzárás a lemezek között
Ábra. 3. Helyezze vissza a szegecsapánt
Ábra. 4. A szegecspec szegecselése

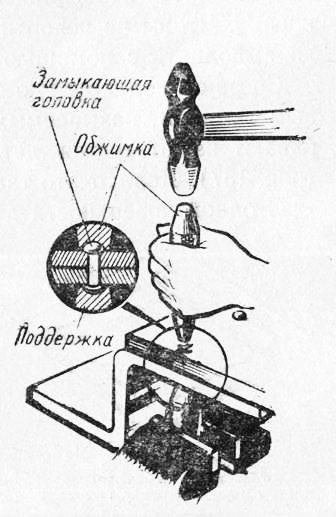

Ábra. 5. Formázza a szegecs zárófejét
Gyakorlatokat.
1. Válasszon szerszámokat a félkör alakú szegecsekkel ellátott alkatrészekhez.
2. Válassza ki az azonos szegecseket, valamint a támasztékot, a nyújtást, a szivárgást, ahol a fészkek átmérője (vaknyílások) megegyezik.
3. Csatlakoztassa az acéllemezeket az anyagveszteségből félkör alakú szegecsekkel.
4. Vágjunk két, 2-3 mm vastagságú, 100-120 mm hosszú acélszalagot és félkör alakú szegecseket használjunk.
