Az autók formájában megjelenő babaágyak a piacon viszonylag korábban megjelentek, de már sikerült népszerűséget szerezni a vásárlók körében. Bővebben arról, hogy hogyan válasszon egy ágyat a gyermeke számára részletesen az "Ágygép" c. A következő projekt azoknak szól, akik maguknak szeretnének ilyen bölcsőt készíteni.
Az ágyat egy standard ortopéd matrachoz tervezték 1600x700x100 gyermek számára. Az ágy szerkezeti elemei a következők. A játék doboz stilizált a motorrekesz előtt. Mögött egy polc van egy spoiler formájában. Az ágy közepén egy kirakás. Az oldalak díszítettek egy versenyautó teste formájában.
Az alábbi anyagok gyártásához szükséges a gép ágy: Borovi fűrészáru részén 50h50mm, rétegelt lemez vagy MDF két formában: a vastagsága 16 és 12 mm, 10 mm-es rétegelt lemez, konfirmat, csavarok, zongora zsanérok, bútorok görgők lineáris működtető. Amikor kiválasztja a gerendát, figyeljen a tárolási feltételekre, a süllyesztés alatt egy lombkorona alatt, cölöpökben egy bélés minden réteg.
Alapot adunk a matrachoz egy 50 mm-es rúdszakaszból. Ehhez 80 mm-es fahosszúságú csavarokat használunk. A 1600x700 keret mérete 225 mm magasságú hordozón áll. Az ágy elülső részén három támasz van, a hátsó részen - kettő.
Most készíts egy dobozt a játékokhoz. Az ilyen részletekből áll: oldalfal - 2db, fedél, alsó, hátsó fal, elülső fal.
Először a doboz alját és hátsó falát csatlakoztatjuk a visszaigazoláshoz. Ezután telepítse az oldalsó falakat. Add hozzá az elülső falat, és szerelje be a fedelet.
A fedél a hátsó falhoz van rögzítve zongora csukló segítségével.
Elkészítünk táblákat. Mivel az oldalakat később festeni fogják majd gyártásukra, véleményem szerint jobb, ha 16 mm vastagságú MDF-et vagy rétegelt lemezt használunk. A gép sziluettjét bármilyen módon továbbítjuk a kiválasztott anyaghoz. Mivel az ágy közepén van egy fiók, az oldalak nem ugyanazok. Az egyiküknek van kivágása a fiókhoz.
Az oldalakat a kerethez rögzítjük, a visszaigazolással. A gyöngyök 13 mm távolságra vannak a padlóról. A tájékozódás érdekében a dobozt a kerethez rögzítjük.
A dobozra összpontosítva feltárjuk a botot, és megerősítést adunk a keret állványainak.
Megoldjuk a dobozt. Csavartuk a doboz belsejéből a csavarokat a keretkeretbe és a csavarokat az ágy oldalára.
Nézzünk egy fülkét egy kirakáshoz. Ehhez két 700x262 mm-es állvány szükséges. A sarkok tetején 50x50 mm-es résszel kell vágni.
Ezeket az állványokat a fedélzeten levő kivágással helyezzük el.
Készítse elő és szerelje be a gépágyat. Ehhez 700x348 méretű részletet kell kivágni. A rész tetejét radiálisan tesszük.
Az ágy oldalán magasra állítva rögzítjük a fejét a keretre.

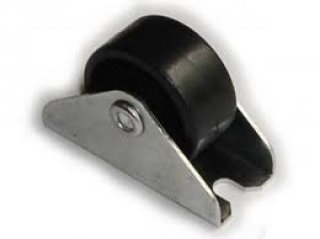

Készítsen elő és telepítsen egy kivágást. A doboz az egyenes görgőkön kijut.
A doboz útmutatóként ugyanazokat a görgőket használhatja a rés oldalán, mindegyik racken kettő.
A doboz méretei függenek a görgők méretétől, amelyeket útmutatóként használnak, a doboznak könnyen belépnie kell közöttük.
A fiók méretei a következők: szélesség - 552 mm, mélység - 639 mm, magasság hengerekkel - 214 mm.
A doboz részletei: az alsó - 639x552, az oldalsó él - 639x169, az él - 520x169. Összeszerelést készítünk a megerősítéshez. A dobozhoz rögzítjük a 606x208 mm méretű homlokzatot. A homlokzatot úgy kell elhelyezni, hogy az alsó él egybeessen az ágy oldal alsó szélével. A homlokzatnak szabadon kell bejutnia a kivágásba a fedélzeten, a peremhézag a kivágás és a homlokzat között körülbelül 2 mm.
Szereljük be a dobozt a résbe. A doboz nem megy tovább, mint szükséges (doboz homlokzati síkban kell lennie a tábla), az ellenkező szükséges, hogy rögzítse a fedélzeten határoló kívánt vastagságban, például egy bárban szegmens.
Folytassuk a gépágyat. A dekor elemeket ugyanabból az anyagból vágják le, mint a fő részeket, de kisebb vastagságúak. A projekt 12 mm-es MDF-et használ. Ettől el kell vágnia a bélést az oldalán, gumiabroncsokat és kerekeket kerekek, oldalsó állványok a spoileren.
Az oldalak bélése más lesz.
Oldal 1. A kerekek boltívjei közötti szilárd gyöngyök átfedésénél kivágást kell készíteni.
2. oldal Ebben a fedésben, készítsen kivágást a kihúzás alatt.
Most el kell döntenie az ágy színezéséről. Hogyan lehet a legjobban festeni: minden egyes darabot külön-külön, vagy festeni a már összeállított ágyat. A táblát kétféle színnel kell festeni: a fő színt és a kerékívek árnyékoló színét.
Mivel ez egy autótervezés egy Ferrari autó stílusában, az elsődleges szín piros lesz. Az árnyékolás színére sötét szürke festéket használnak, így a gumiabroncsok és a keréktárcsák jól láthatóak a háttérben. Szintén szürke, meg kell festeni, és a kihajtható homlokzatát. Így néz ki egy festett ágy.
A dekoratív bélést oldalra rögzítjük, megfelelő hosszúságú öncsavarral ellátott csavarokkal. A telepítés során egy ágy hátsó részébe vezetünk, amelyen egy tábla élei vannak, és egy dekoratív burkolatnak egybe kell esnie. A bélés aljától a padlóig terjedő távolság 41 mm.
Elkészítjük a fedelet a doboz homlokzatán. Olyan méretű és formájú lesz.
A homlokzaton egy átfedést telepítünk, figyelembe véve a szükséges távolságokat. A doboz elején, a dekoratív burkolat kivágásakor beállíthatja a színnek megfelelő gomb nyélét.
Most készítjük a kerekeket. Ezek abroncsokból és lemezekből állnak. A gumiabroncs külső sugara 164 mm, és belső sugara 125 mm. A gumiabroncs belső kerületének vágása után megmaradt körből kivágtuk a lemezt csillag formájában. A gumiabroncs fekete színű, a lemez ezüstben van festve. A lemezen kívánatos a Ferrari jelvény hozzáadására.
Mi rögzítjük a kerekeket az ágy oldalára. A kerekek eljutnak a padlóhoz, és le kell fedniük a matrac vázát.
A hátsó légterelőt tervezzük. Telepítjük a polcot és az oldalsó állványokat. A polc 16 mm vastagságú anyagból készül, és a polcok 12 mm vastag anyagból készülnek.
Az alap a matrac alatt 10 mm vastag lemezként szolgál. A keret keretére rakjuk. Ezzel befejeződik a gépágyszerkezet.
