Tekercselés magas tansformatora a DC-DC blokk 380 voltos sg3525
Fotók feltöltése a tekercselés transzformátor. Remélem minden rendben lesz elég magától értetődő. Magyarázatnak később.
Vegyünk két gyűrű 40-25-11 és őrölni őket csavarhúzó Emery kúp. Csavarhúzó van szerelve egy rögzített felületre,
Tartsa a gombot, és forgassa a ferrit levágta az éles széleket. Aztán add össze két ringlet hámozott kifelé mutat.
Tekert szalaggal szalaggal.
Mota szekunder tekercse kényelmét.
Domatyvaem a többi szekunder tekercs rapredelyaya neki gyűrűt.
Ha már négy fordulattal - google próbál vezetni egy kérés egy ötszög. Ha hét fordulattal - a nyolcszög. Általában egy szög nagyobb, mint a menetek száma. Elhelyezés egy papírt, hogy a monitort. Megjegyezzük, ez a lényeg. Közepétől mnogogolna végezzen sugarak szögek.
Trance az üres jegyzet amely forma a tekercseket.
Mota viszont fordulni. Vem végződik véletlenszerűen, hogy ne zavarja.
Szétcsavar a vége. Mi tiszta. Egyenesítsd. Kész fokozatos. Az elejétől a végéig következtetések - még a furcsa él a középső. Igyekszünk a szimmetria a tekercsek. Minél több szimmetrikus a károsanyag-kibocsátás és a nagyobb hatékonyság.
Miután a tesztelő megtalálta a megfelelő végeket megosszák a következtetéseket. Szállítható át a vezetékeket forrasztani könnyebb. Végek nem vágják. Ők meg fogja erősíteni a fedélzeti követni Polevikov csatornába.

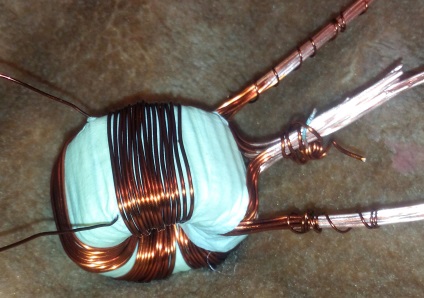

A képek transz teljesítmény belmagasság paraméterek 900Vatt körülbelül 40 kHz. Névleges teljesítmény 500 watt fúj. Az átmérője a szekunder - 0,6 mm. Az átmérője a primer - 7 * 0,8 mm. Próbáltam dolgozni 1mm - obmaterili, tépte mindenes, forgatta fel, és tegye 0.8. A W alakú nem tudtam megtenni erőteljesen és szépen.
Bármi alatt - egy régi és szinte nincs megfelelő anyag.
Kimutatták számos felvételt tekercselt gyűrű nagy-transzformátorok, de részleteket nem hozták nyilvánosságra.
Itt az ideje, hogy mindent megmagyaráz. Megmondom, hogyan rázza a transzformátorok és raschitat.Nachnem rendesen azzal a ténnyel, hogy a transzformátor készülék egy nagyon magas hatásfok. Ez képes átalakítani az áram és feszültség. Teljesítmény nem képesek átalakítani. Vagyis, ha a transzformátor számítási program azt mondja, hogy a transzformátor képes elűzni magukat a teljesítmény 100 watt - ez azt jelenti, hogy beléphet a 10B és 10A áram és kijutni például 100V és 1A áram. Vagy 100 és 1 áram. Ha a transzformátor 100 watt teljesítmény, a termelés több mint 100 watt, akkor nem fog. Fontos, hogy megértsük, hogy nem kér a hülye kérdéseket, hogy - hogyan számítsuk ki a tápegységet a 3 kilowatt. Meg kell lennie azzal a ténnyel, hogy a hatásfoka 100 százalékot, és a bemenő feszültség 12V transzformátoron keresztül az áram folyni (3000/12) 200A. Ha szükségünk kimenet 400 V - így a 3000 watt el kell osztani 400 = 7,2A. ()
Van olyan Lite-Calcit programba jelenlegi verzió - 1700. Ez egy olyan program egyszerű kiszámítását transzformátorok raschitanaya kezdőknek. Belőle, és kezdődik.
Az én projekt, kellett egy transzformátor képes, amely körülbelül 500 watt Možnosti sokat. Ily módon a blokk ezzel a transzformátor táplálunk a bemeneti 12yu V, és a kimeneti ez 350B. Ennek megfelelően, 500 Watt / 12V = 41,6 amper. Ez sokat fog fogyasztani a tápegység / akkumulátor / napelem, amelyben a feszültség - output 12V.Na mi készülék lesz áram - 500vatt / 350volt = 1,43A. Összesen 1,43A! Azt is fontos! Az erő ugyanaz, mint a feszültségek és áramok más! Kezdjük a keresést a transzformátor.
Amikor kiválasztunk egy transzformátor, mi több kritérium. Ezek közül a legfontosabbak a könnyű gyártás, az ár az új fizikai mérete, az értéket a konverziós veszteségeket.
A St. Petersburg vannak helyek értékesítő vállalatok alapvető hazai és külföldi gyártók. Tengerentúli magok Adja luchsche otthon, de ezek viszonylag drágák, és nehezen elérhető. A méret és a teljesítmény eltérnek kissé, de a kényelem és a kanyargós legnagyobb veszteséget - egészen. A legtöbb kapható magok jönnek a különböző alakzatokat. A leggyakoribb W-alakú és a gyűrű. W alakú gyakran találhatók PC táp. Azt seb W alakú mag hatásfoka több mint 85% -a nem dolgozik. Minden terveit használom a gyűrűt magokkal, mert a konverter hatásfoka velük útközben eléri a 90-94%. W alakú magokra szintén nem nagyon kényelmes, hogy a tekercsben a nagy teljesítményű transzformátorok. Van egy nehéz simetrirovat és kiadásához elsődleges bmotki. A gyűrű a kellemetlenségért szinte nem is létezik. További miért.
Tehát egyfajta naplót magam, mert olyan sok nem fér a fejembe.
Már fél éve gyűjtöm a földről elérhető, olcsó és könnyen blokk növekvő DCDC 12-380 V. Munkát végez lassan, próbálgatással. Mivel a szakmai oktatás nincs - meg kell tapasztalni magad, és töltse ki a kúpok.
Empirikusan talált paraméterek vontató transzformátorok. A gyűrű 48 * 28 * 7 másodlagos ház van tekercselve egy huzal átmérője 0,56 mm (0,625 mm-es szigetelt). A menetek száma 102. Az elsődleges szervezet - 6 fordulat 0,8 mm átmérőjű.
az elsődleges kábelezés hossza 40 cm. ALWAYS rétegmaszkolás szalagot gyűrűt otestvennyh ferritek. Úgy dörzsölte lakk huzalok - igazolt többször. Másodlagos befogadja 127 fordulat a drót, hogy a tekercsek volt az utolsó szakaszon.
trance. Mota vlezat elsődleges számának egy rétegben. A hossza elsődleges 40cm.
Ez tette a bilincset a radiátor. Ilyen bilincs megszünteti a szigetelési mosók tranzisztorok lyukak. A St. Petersburg találják problemotichno szigetelő alátét. Mit mond a tartományban. Egy tömítés bármilyen számítógép tápegység feleslegben.
Ez azért van, mert a fúrás rubel megkapták a kiváló ár terv vonzza ktoroy rubel.
kiváló eredményt az elfolyó terhelés 70 watt. csak most csengett sg3525 kilép. frekvencia 37,5 kHz átalakító a hibakeresés és tesztelés elnyerte az izzólámpa 40 watt. Mivel a jelenlegi értéke 400 volt DC. Az izzó teljesítménye válik puszta 70 watt. Izzólámpák ebben a munkában elegendő időt. Én égett csupán 2 minden időben. Feszültség szabályozás káros a konverter. Ha a kimeneti feszültség mondjuk 450 egy kísérletet, hogy stabilizálja a feszültségszint 400 halad többé-kevésbé zökkenőmentesen. De 380 már melegszik tranzisztorok mértéktelenül. Ők azonnal felmelegedhet. Próbálok tanulni, ezért így vezetett, hogy sok ember kezdett filozofálni, hogy mond valamit a induktív áramkör OS. Őszintén próbáltam játszani az induktivitás és kapacitás. A siker nem érhető el. Minden üres. Én ezzel. Tervezze meg a maximális feszültséget, hogy futni fog az én inverter. Nézzük 14.5. Találom empirikusan, hogy ez a feszültség a kimeneten a szorzó 430B. Korlátozza a cut-off feszültség 400. Most kondenzátorok a kínálat a 100 voltot. Tranzisztorok nem fűtött, és csatlakoztatásakor a terhelés 50 watt elpazarol feszültség alatt 400 okozva a PWM munka teljes impulzushossz.
