Tengelykapcsoló légfűtő kemence

Léghevítő kemence (elölnézet)

Furnace légfűtő (hátulnézet)
Kemence légfűtő tervezték fa tüzelőanyag. Ez egy hagyományos füstcsövek. kivéve a kemencét elhagyó melegítjük is. Ez a sütő lehet hajtani a hő csak négy szoba. Nem feltétlenül áll a közepén a ház. A kemence van állítva a közepén minden kereszteződés - jobbra vagy balra az ajtón. A sütő tolható a homlokfal, de ebben az esetben meg kell közelebb helyezkedik el a bejárati ajtót, hogy van, úgy, hogy az ajtóban, hogy meleg a hideg levegő érkezik a helyiségbe az utcáról.
Légfűtőtípus kemence tesz úgy. A 2-4-edik sorban a hátsó falán a kemence elterjedése szárítókamrába (box) 1, ahol az ajtó van beállítva, hogy 2. Ha száraz valami nedves kamrában, az ajtót kell lyukak a gőzt, amely után a kemence falazat könnyen tett egy fúróval. A 3. és 4. sorokban továbbra könyvjelző ajtó a szárító kamra, kiindulási terjedni két nagy gáz füstgáz 3, korrigált kőris-pit ajtót, terjedését kőris-pit 4 kamra és ablaktisztító 5. Mivel a vezeték érkező ajtók, zavarhatják egymást (lásd. harmadik sor), akkor sokkal kényelmesebb, hogy a hamu-gödör ajtó tetején a 2. sor hajlító tetején a harmadik sorban.

Poryadovkoy (sorok 1-2)
Akkor is meg kell csinálni a vezetékeket a tetején az ajtó. Az 5. sorban átfedést működtetheti az összes ajtó és a sütő 6 által vas lemezek átfedésben kimenetek a nagy tégla 7 csatornák, ahol a sarkokban a homlokfal képződnek csak a kemencében, két egyenlő méretű függőleges csatorna 8, kiterjesztve alulról felfelé. A 6. sorban a bevágások tégla kivág-9 mélyedés a rostély. Ha a végén a hamu alatt a rács kemény faragott gerendák és tégla lyuk, meg tudod csinálni a csütörtök a kettő. A faragott mélyedés fel rostély 10. Fent 5. sorban alkalmazzák a nyomtatási réteg 11 hajlam, amely tömörített (általában csinálni borda tégla).

Poryadovkoy (sorok 3-4)

Poryadovkoy (sorok 5-6)
A 7. és 9. sorok szerelt kemence ajtaját 12. A 7. sorban helyezzük az oldatot Fenékkemencék 13. A 8. és a 9. sorban a falak ligáljuk egymással. A 10-14-m sorok teszik öntettel falazat téglákat fele és mindkettő falazat nélkül ligáljuk a fél tégla falak 14 füstcsövek. Particionálni a fele nem feküdt le, amivel őket is egy sablon készült egy darab tábla. A sablon helyezünk a kémény, és akkor alkalmazzák felét.

Poryadovkoy (sorok 7-8)
Fektetése során a sablon van emelve, és ha szükséges, ez vonatkozik a felét, és így tovább, amíg a tetején. A 15. és 16. soraiban a falak ligáljuk egymással. Tehát, hogy hamarosan meg kell határozni cső, meg kell erősíteni a falakat a kötést, és csinálni, amilyen gyakran csak lehetséges. 17. sorban van elhelyezve anélkül, hogy ligálással falak egymással. A 18. sorban a kötöző, hogy a falakon és elterjedése egy sorban első Windows- Hajla 15, amelyeken keresztül a forró gázok megy az oldalfalak. Ezek az ablakok mögé a kemence oly módon, hogy azok a lehető legnagyobb mértékben az átállás az ablak 16; ez biztosítja a céltudatos használata a forró gázok jussanak az egy füstgázjáratba a pont belépő átmenet mezőbe. Így, a hátsó oldalon a tűztér falai jobb lesz fűtött.

Poryadovkoy (sorok 9, 10, 12, 20)

Poryadovkoy (sorok 11, 13, 14)
Ha teszünk a gázt a kemencéből alatti tüzelőanyag által kiosztott égési gázok, kátrány és egyéb anyagok nem teljesen elégett, és a kazán gyorsan túlnőtt a korom. Mivel az ablak magassága elrendezve egy sorban, akkor megtelik hamu, így előttük feküdt ki az ablakon tisztára ajtók mindkét oldala. Ahhoz, hogy tiszta Windows hamu, arccal a kemencében a nyitott ajtón keresztül. 19 m mellett, hogy minden Windows-Heil megállapított 18. sorban. 20. szám tegye a szokásos kötszerek. A 21-edik sorban ligáljuk partíció az oldalfalak. Az egyszerűség kedvéért a szolgáltató a kemence 22-én és 23-én soraiban terjedt ablaktisztítás. A 23-edik sora a belső falak a terjedését kirakatrendezés Hajla és do falazat. Tűzálló vagy erős vörös téglából a kemence belsejében do átfedi a 3 cm. A 24. sorban végezzük ligációs belső falak külső és az égéstér fölött do átfedés két tűzálló téglák 17. Ez képezi egy olyan platform, amely ezt követően alatt lesz a cső. A 25. sorban rögzített lekötés helyénél és a falazat. A 26. és 27. soraiban elterjedt vízszintes 18 gáz az ablaktisztítás, és egy ajtót 19. A 27. sorban terjedésének Windows- Hajla és ablaktisztítás.

Poryadovkoy (sorok 15-19, 21-27)
A 28-edik sorának átfedik az ablakot, és a tisztítást két helyen tégla 20 vízszintes gáz füstgáz. Ez az átfedés képez egy belső mérete az égéstermék-elvezető cső. A sarkok vannak kialakítva két légi 21 üregek, de nem mint gázcsatornák, és például a kamera hőntartó kemence bár kicsi, de ennek ellenére egy további mennyiségű forró levegőt. Az üregek is befalazták, de ez kivitelezhetetlen. A 29-edik sorban átfedi körül a kemence do párkány 3 cm. Ez hagy fedetlen füstcső és egy kis része a közepén a kemence. A 30. sorban is szóló, a második sorban átfedi az eresz és alaposan kiterjed a sütőben úgy, hogy a 31-ik szám volt az egész tégla és kötszerek a 30. következő volt kevesebb, mint egy negyed tégla. 31 m közel teljes átfedés a kemence. szelep 22 van beállítva a 32. sorban.

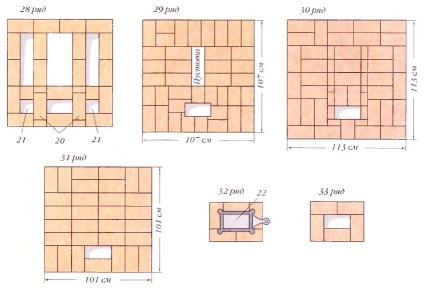

Poryadovkoy (sorok 28-33)
Az egyszerűség kedvéért azt lehetne állítani magában a kemencében a 28. sorban, de akkor a terület alatt a csövet kell tenni sokkal alacsonyabb, ami azt jelenti, hogy a tetején a sütő ezen a ponton lesz hideg a kapuhoz. 22 kilincs, ha telepíti azt a 28-edik sorának lesz akkora, mint abban az esetben, telepítés a 32. sorban, de egy másik stílus - ez lesz az oldalán a kilincset.

Légfűtő kemence. Szakaszok mentén AA és BB

Légfűtő kemence. Metszéseket B-B és F-G (mentén a B-B körül húzódik a kemence jobb oldalfalat)
A sütő működik, nagyon egyszerűen. Származó gázok az égetőberendezés először emelte fel, és melegítjük középső elülső és hátsó fala, majd áthaladnak a ablakok tizenkét-íg, meghatározott oldalfalai a kemence és esik le ugyanabban az időben az oldalfalak (lásd. A vágások A-A, B-B és B B). A falak mentén a sütő rendelkeznek hagyományos csövekhez, így a forró gázok a kemence egyidejűleg melegítjük az azonos mértékben, mindkét oldalfalban, amely után az ablakokon keresztül felemelte. Miután elérte a tetején a kemence, a gázok menjen egymás felé, és találkoznak a cső, összekötő szelepen keresztül található kifelé (lásd. Szakasz mentén a G-G). A tetőtérben cső jobb, hogy továbbra is van, azaz a térd nem csinál.
A falazat légfűtő kemence szükséges (db.): Tégla piros - 725, tégla tűzálló - 6, az ajtó, az égés a 25 × 21 cm - 2, az ajtó kőris-pit 14 × 14 cm - 1, az ajtó tisztítása 14 × 14 cm - 3, az ajtó tisztítás 14 × 7 cm - 2, rostélyos 25 cm × 30 - 1, a szelep 12 × 21 cm - 1, acéllemez hossza 45 cm - 2.
