Orvos - munkagépek - részesülő beteg - jön - veszünk egy diagnózis - kitéve - a betegek
Egy fontos jellemzője az a típusú kommunikációs kapcsolatot. Tekintsük a típusú kötvények 1-3.
Ahogy az orvos végez egy pár trükköt, valamint az egyes technikát végre az egyik orvos, ebben az esetben a link 1 típusú „egy a sok”
Mivel a beteg jöhet az orvos többször, és ez a típus a kupont vétel jön csak 1 beteg, ebben az esetben a link 2 „egy a sok”
Mivel egy és ugyanazon diagnózis van kitéve a recepción több páciens és egy fogadása beállítás csak 1 diagnózist, a kapcsolat 3 van egy típusa az „egy a sok”
Tekintsük a koncepció az osztály jellege identitás.
A következő osztályokat a lényege kiegészítők lehet megkülönböztetni weboldalon:
Minden orvosnak kell fogadni a betegeket a kupon;
Minden technika szükségszerűen végzett orvos;
Mindegyik beteg van szükség ahhoz, hogy a recepción a kupon;
Minden kinevezés a beteg van szükség ahhoz,
Egy lehetséges diagnózis nem feltétlenül mutatnak a recepción;
A recepción feltétlenül téve a diagnózist.
3. SozdanieER-domén modellben. Hogy képviselje szervezetek és azok összefüggéseit használjuk ER-diagramok. Ezek alapján létrehoz egy vizuális képet a modellezett terület - ER-domén modellben.

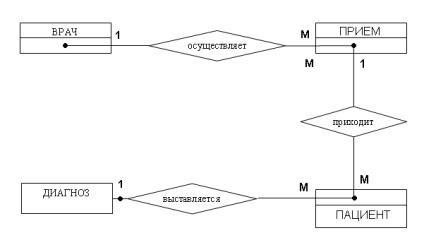

ER-modell klinikák az ábrán látható:
Meghatározása tulajdonságok és az értékek, az elsődleges kulcsokat.
Azonosítja az összes attribútumok leírják a szervezet által létrehozott ER-modell. Minden attribútum van hozzárendelve egy értelmes nevet, természetesen felhasználók. Minden tulajdonság, az alábbi információ van elhelyezve az adatokat szótárban:
Attribútum neve és leírása;
A típus és méret értékek
Kapott értéket az alapértelmezett attribútum (ha van);
Lehet egy attribútum Null - értékek
Ez egy összetett tulajdonság, és ha igen, a mi áll egyszerű attribútum;
Ez egy számított attribútum, és ha igen, hogyan kell kiszámítani az értékét.
Megadhatja az alábbi adatsorok attribútumok az egység tartomány AUDIT:
III. Logikai adatbázis modell
A cél a fázisátalakulás a logikai tervezés a fogalmi modell alapján a kiválasztott adatokat modellt egy logikai modell nem függ a jellemzői a jövőben használni adatbázis fizikai megvalósítása adatbázisban. A következő műveleteket hajtjuk végre, hogy elérjék.
Válogatás a adatmodell.
Ebben az esetben válassza ki a relációs adatmodell kapcsolatban egyértelmű a táblázat adatai és a kényelem velük dolgozni.
Meghatározása táblacsoportban alapú izer modellek és a dokumentációt. tábla jön létre minden entitás. Megvalósult képező táblázat szerkezete alapján bizonyos szabályokat. Kapcsolatok jönnek létre az asztalok között a mechanizmuson keresztül az elsődleges és idegen kulcsok. Az asztal szerkezete közötti kapcsolatokat és azokat dokumentálják.
Linkek azonosított az elméleti szakaszban, a következő szabályokat kell alkalmazni:
Szabály szerint 4 a kapcsolat orvos - Gyakorlat - VÉTEL
egyfajta „egy a sok”, és a lényege az osztály oldalán, M elengedhetetlen. meg kell építeni egy táblázatot minden egyes entitás. a lényege az elsődleges kulcsot kell az elsődleges kulcs a megfelelő táblázatot. a lényege a elsődleges kulcs oldalán 1 kerül hozzáadásra egy attribútumot egy táblázatot az egység oldalán M.
Szabály szerint 4 a beteg kommunikáció - jöjjön - VÉTEL
egyfajta „egy a sok”, és a lényege az osztály oldalán, M elengedhetetlen. meg kell építeni egy táblázatot minden egyes entitás. a lényege az elsődleges kulcsot kell az elsődleges kulcs a megfelelő táblázatot. a lényege a elsődleges kulcs oldalán 1 kerül hozzáadásra egy attribútumot egy táblázatot az egység oldalán M.

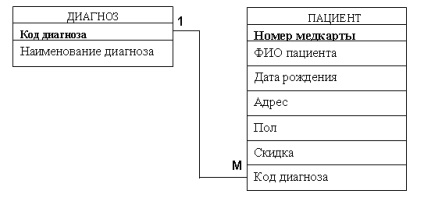

Szabály szerint 4 a kapcsolat diagnózis - mutatott - a beteg írja: „egy a sok”, és a lényege az osztály oldalán, M elengedhetetlen. meg kell építeni egy táblázatot minden egyes entitás. a lényege az elsődleges kulcsot kell az elsődleges kulcs a megfelelő táblázatot. a lényege a elsődleges kulcs oldalán 1 kerül hozzáadásra egy attribútumot egy táblázatot az egység oldalán M.
