Ne kapcsolja be a monitort csere kondenzátorok!

Sok felhasználó LCD monitorok, a Samsung és az LG, valamint néha más gyártók, minden pillanatban, szembesül azzal a problémával: a monitor már nem szerepel. Eleinte lehet kapcsolni néhány másodperc után a bekapcsoló gomb megnyomásával, majd egy perccel később. Lámpa a monitoron kigyullad, és azonnal kialudt, és üresen. És az idő múlásával, és általában megszűnik kíséri az élet jelei. Mindez - a fő tünetei a legnépszerűbb kérdések a tápegységek ilyen monitorok: duzzadt / kiszivárgott / robbanó kondenzátorok. Persze, ez nem lehet a kondenzátorok, de a legtöbb esetben ez bennük, és most azt fogja mondani részletesen, és megmutatja, hogyan lehet gyorsan és egyszerűen módosíthatja őket a példa a monitor LG Flatron L1952S, ami látható az alábbi fotó. Mint mindig, minden lesz részletesen és egy csomó fotót, így gyorsan és egyszerűen megjavítani! Stay tuned!

Tehát kezdjük a legnehezebb, hogy éppen ellenkezőleg, de a nyilvánvaló: a bontás. Kezdeni perevernom Monique lefelé, és távolítsa el a csavart:

Ezeken síléc elég kicsavarni a négy csavart, még az állvány lábát nem kell eltávolítani, hanem a másik lehet Monica szükség lehet, és különben is, könnyebb lesz megtenni a következő lépést, amely az eltávolítása az elülső keretet. Ehhez pontosan megváltoztatás Monique vissza kijelző felfelé, nyomja felfelé a az asztal szélén, és szögben szúrjuk be közötti résbe a keret és a burkolat a szükségtelen műanyag kártya. Eltérés lehet az első helyen, hogy figyelemmel kíséri a helyzetet: Én, például, hogy ez a művelet, tartsa Monique nem az asztalon, és a térdén tartva finoman az alsó része a lábak. Ahelyett, hogy egy műanyag kártya is használható valami hasonló, finom és eléggé merev, de nem nehezebb, mint az anyag a szervezetben, különben marad nyoma a boncolás! És természetesen, minden esetben nem lehet használni erre a fémtárgyak! Az én kártya - a tökéletes megoldás, az előny az internet után a fizetés egy nagy választékban (több, egyébként a híres használták valutaként közben póker játék). Így fog kinézni megfelelően behelyezett kártya:

Ha a kártya nincs behelyezve könnyen - meg kell mozgatni, mert esetleg rátette a reteszt. Általánosságban elmondható, hogy én általában keres egy kártyát a helyzetbe, és nyomja rá, és tiszteletben tartja a lejtőn, költsd a varrás. Egy bizonyos ponton, nem találja a gyenge pont, mászni ott, és így felveszi a keretben. És így, fokozatosan, így mindkét oldalon:

Angles könnyebb (legalábbis nekem), hogy a végén, amikor mindkét oldalán minden sarkában a keret már felmerült. Ennek eredményeként, akkor így néz ki:

De nem csak hirtelen húzza a keretet el, mert néhány Monique a kereten értékű gombok és LED-es egység. Ebben az esetben meg kell, hogy óvatosan emeljük ki, és látni, ahol csatlakozik a kábel, és húzza ki. Az is lehet, hogy az része a keret hurok mereven vagy nagyon kényelmetlen kapcsolva - de ez nem számít, akkor húzza ki a másik oldalon, de ebben az esetben meg kell kezelni az egész ügy alaposabban, hogy ne sértse meg. Az én esetemben, a gombok és LED-ek kerültek beépítésre a hátsó keret és semmi csatlakoztatva a többi monitor, el lehet távolítani, és tegye félre, amit meg is tettem.

Most arra van szükség, hogy ismét kapcsolja be a monitort képernyővel lefelé, és így van ez velünk, és feküdjön, amíg a javítás befejezése. Vigyázat! Ebben a lépésben a képernyőn kieshet a test, mert nem távolítja el az összes csavart az első lépésben, nem igaz? Ez azt jelenti, hogy most már nyomon a belsejét nem csatlakozik a fedél és miután sikeresen fordult a monitort kell távolítani. És éppen ebben a szakaszban, belefutottam egy vonat, amely része futott az előző lépésben:

Mint látható a képen, a bal ösvény megy a dióda (és mint egy, nem? És akkor adtam a monitort a boldog ügyfél, és nem tudom ellenőrizni). Ahhoz, hogy a hurok nem zavar engem, és én nem nyúltam hozzá. És itt van a megfelelő nyomvonalat, Leválasztottam azon a ponton, ahol csatlakozik az alaplaphoz (és hol máshol lenne valami?), Ez meg kell nyomnia a reteszt a dugót (a képen ez alulról a dugó), és húzza ki a dugót magát: mindent, ahogy Megígértem! Amikor a fedél végül lesz emelve, akkor be kell mutatni a következő kép:

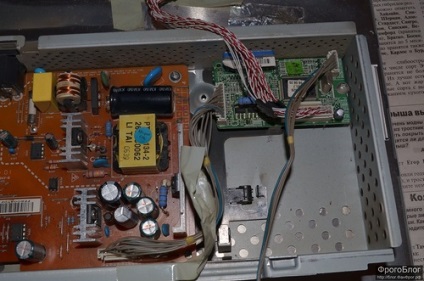

A doboz van szerelve a közepén a tápegység és vezérlő egység. Az valami kell mennünk oda, de ne siess: először el kell távolítania a fényes burkolatot a bal oldalon, és az alábbiakban látni fogja a tápkábelt lámpák:

Általában azok eltérő színű, mint a vörös a külső és belső kék, de aztán, mint látjuk, azok azonosak, és a félreértések elkerülése végett, majd csatlakoztassa mindent úgy, ahogy volt, én jelölt külső fekete filctollal. Ezután nyugodtan ki őket a megszokott fészek. Néhány ilyen dugó Monica megy a kilincsekkel, amelyek rendre kell, hogy álljon egy bizonyos helyen. Nincs semmi kilincsekkel és csatlakozók egyszerűen kinyújtotta:

Most meg kell óvatosan forgassa a dobozt fejjel lefelé fent egyszerre leválasztása LVDS hurok (az alábbi képen, hogy a tetején, fehér-piros, már csatlakoztatva):

És mi van lyukas. Hmmm. Tesszük szem zoom, ami kissé lehajtja a fejét, hogy az objektumot:

Nos, itt van, duzzadt, és tele a kondenzátor! Azt egyedül csinálni, de lehet két vagy három. És még ha ez nem törte meg, de csak enyhén duzzadt - még fejlesztés alatt csere! Kiváló, akkor nem hiába bontott Monique! Természetesen van egy kis valószínűsége annak, hogy egy ilyen szerencsétlenség történt vele, mert néhány más hiba az áramkörben, de a legtöbb esetben az ok az idős kor, mert van egy szabály óra használat. Azt is, hogy hibás lehet és száraz: minden attól függ, annak minőségét. Több lehetséges kudarca miatt túlfeszültség és bizonyos esetekben, mivel a Hold Szaturnusz. Mindenesetre, nem vagyunk Dr. House az elektronika területén, és elvégzik a teljes diagnózis minden eleme a tápegység a monitor, akkor nem fog - indul csak megváltoztatni a Conder. Ehhez meg kell vizsgálnunk, névértéken. (Ha nem látszik azonnal - látni, amikor vypayat it) Ez van írva 16v, 1500 uF, ami lefordítva az orosz azt jelenti: „16 V és 1500 uF”, ami azt jelenti, hogy meg kell találni, hogy cserélje ki a kondenzátor legalább a következő paraméterek azaz a feszültség nem kevesebb, mint tizenhat volt és kapacitása nem kevesebb, mint ezerötszáz mikrofaradosokat. Lehetséges, de nem kevesebb, mint, és majd kap a zhopku dühös, és megfosztotta a normális Conder Monica. És kívánatos, hogy az új kodensator a megfelelő méret a megfelelő helyen és a lábak közötti távolság azonos volt, különben az lesz, hogy húzza ki a vezetéket a végén lesz, hogy kitaláljuk, hogyan lehet táborozni rajta, így nem lógni a szigetelt nehogy korotnul semmit - a rövid, aranyér. Érted, ugye? Itt aztán egy másik fotót stiffs:

Láttuk a borzalmakat? Most menj, és a fő megoldandó probléma most - hol vegyünk Conder cserélni? Nos, kolites, akkor a régi halott alaplap? Lehet PSU? Nem? Nos, talán barátja van, kérdezze meg! Valaki Nos, azt hiszem lelet. Óvatosan leolvaszt erős forrasztópáka és használja! Nos, ha a halott alaplap és tápegységek napryazhenka és általában nem több halott elment, ahol láttuk - megy a rádiós piacon, vagy rádió alkatrész szaküzlet - ott beleszeretett, és lesz érdemes egy fillért sem. Kívánatos, hogy a nagyobb naprugu és nagy kapacitású - az árkülönbözet ​​minimális, ha egyáltalán, és fog szolgálni mindezt elméletileg sokkal hosszabb! Természetesen nem minden lehet változtatni, hogy erősebb kondenzátorok. De itt ez lehetséges. venni tőlem

Most beszéljünk a ritka esetekben:

Mindegyikben bemelegítő forrasztópáka. Bár melegítjük - Kapcsolja ki, majd Elérjük tápegység fedélzeti Az ügy után kihúzza a nyomvonalat, hogy megy a vezérlőre, és nézze meg a hátsó oldalán a PCB láb helyébe Conder. Mindenesetre, emlékszik, hol volt a mínusz, de ez még mindig a fedélzeten nem írjuk alá, ki tudja, ezek a kínai embereket, hogy megtalálják a negatív Conder, elég ránézni: ő az egyik lábát egész testmagasság megy fehér szalag ismétlődő karaktereket mínusz -, hogy igen, ez az a rész, amely egy lábon megy ez strip - az egyik lábát, érti, és a mínusz. Nos, néha egzotikus, nincs jelentős mínusz és plusz - mínusz eszközöket fognak fordítani, és ez a plusz, akkor nem értem, ugye? 😉 Tehát mínusz talált a hátsó lábak talált -, akkor várom a locsolás!

Bár a lap és egy védőréteg - továbbra is óvatos, ne zárja rövidre semmi. Tin kemény, hogy ne menjen túl a szerelési lyuk. Próbálja meg, hogy mindent, ami szép! Meleg viszont az egyik, majd a másik lábát, majd lassan húzza ki mindkét oldalon, az idődet, és ne legyen ideges. Miután öntözés, távolítsa el a felesleges forrasztópáka forrasztani a lyukak, például, célszerű megtenni, támaszkodva forrasztócsúcsra nekik nem felülről, hanem alulról izzó-szerű forrasztani a forrasztópáka a stok. A végén minden így néz ki:

És képek az első, új kondenzátor mellett fekvő:

Most már kicsi! Helyezze be az új kondenzátor, szigorúan betartva a polaritás, és lepecsételte:

Így az derül ki, a végén:

És a hátoldalon:

Rendben, most megy a szerelvény, így mind a hagyománya a szerelvény - fordított sorrendben. Helyezze a kártyát a házba, rögzítse és csatlakoztassa a kábeleket:

És akkor gyűjteni, amíg öntet keretben. És most, amikor szinte gyűjtött Monique már az asztalon képernyőn fel, itt az ideje, hogy kapcsolja be, és győződjön meg arról, hogy működik, mert túl későn ahhoz, hogy mászni vissza, és látni, ha valami, hogy baj van. Nem kell csatlakoztatni a számítógéphez: egyszerűen csatlakoztassa a hálózati kábelt, és bizonyos esetekben tisnut a bekapcsoló gombot. Beauty, működött? Gratulálok, javítani a monitort a saját. Hurrá! Hittem benned!
