További információ a tető rendszer manzárdtető típusok, diagram, számítási és szerelési, valamint a
Tartósság és teljesítmény manzárdtetős az első helyen megbízhatóságától függ rácsos rendszer. Ezért, mielőtt az erekció a tető, meg kell tenni a megfelelő tervezés és elvégezni az összes szükséges számításokat. A tetőtér, elvileg, lehet elhelyezni a tető alatt bármilyen szerkezetű, és bármilyen - pent, nyeregtetős, mániákus.
Milyen szabályok halmaza manzárdtetős rácsos rendszer egy adott esetben, és hogyan lehet a tető biztonságos?
Hogyan számoljuk ki a rácsos rendszer
Az a rendszer tervezésekor a szarufák bármely otthon véve olyan paramétereket, mint például:
- Szélteher a tetőn;
- Súlya tetőfedő anyagok;
- Hó terhelés;
- A tömeg a belső bélés;
- Súly elemei szarufa rendszer
A nagy terhelések hatnak karkaszszerkezetnek manzárdtető működése során, annál nagyobb kell, hogy legyen a keresztmetszet fürtös és a kisebb távolságot közöttük és hosszát.
Az első paraméter határozza meg a szél terhelés térképen:
Rácsos manzárd tetők épülnek, figyelembe véve a szél terhelés
Értékének kiszámításához szél terhelés legyen a régióban, ahol az épületet, szorozni egy korrekciós tényezőt. Az érték az utóbbi függ az épület magasságát. Mert házak alatt öt méter, található a sztyeppei vagy tengerparti területek együttható vesszük 0,5, az erdős területek és a városi területeken - 0,75. Mert épületek akár tíz méter magas - 0,65 és 1,0 volt.
Hó terhelés képlettel számítjuk ki S = Sg * μ, ahol μ - együttható alkalmazása a ferde felületre, Sg - súlya hó a vízszintes. Épületekhez lejtésű rámpák 25g együttható pedig 1, szögben dönthető akár 60g - 0.75.
Megjegyzés: Ha kiszámításakor a keret manzárd tetők, akinek lejtők szögben dönthető több mint 60g, hó terhelést nem veszik figyelembe. Hó szinte nem késik az ilyen tetők.
A készülék manzárd tető rácsos rendszer készül, tekintettel hóterhelésű
Ismerve a hó és a szél terhelés egy bizonyos régióban, hogy könnyen elvégzi a szükséges számításokat.
Tegyük fel, hogy a magassága 4,5 m épület dőlésszöge a rámpák 30g épül a moszkvai régióban. Az első régió a szél terhelés 32 kg / m2. Megszorozva ezt a számot 0,5 (az együttható), megkapjuk 16kg / m2. A harmadik terület a hó terhelés 180kg / m2. Szorozzuk ezt a számot a faktor által 0.75, és kap 135kg / m2. Így a tető teljes jár 151kg / m2 terhelés (ideiglenes).
Kiszámítása manzárdtető rácsos rendszer is alapján végezzük tömeg a tetőfedő pite. Ez a paraméter kerül kiszámításra hozzáadásával a meghatározott fajsúllyal komponenseit - a tetőfedés, szigetelés, stb Annak meghatározására, az aránya a súlya a teljes anyagot kell használni, hogy fedezze manzárdtetővel elosztjuk a területen.
Fajsúly eltökélt tetőfedő pite fajsúlya annak minden elemét
Fontos: a tető szarufa tetők alakváltozás nem haladhatja meg 1/250 hosszuk. Ez biztosítja a megbízhatóságot a tető.
Megengedett hosszának aránya a szarufák, azok részt, és a lépések között készülnek különböző táblázatok és speciális programok.
Keret tető két lejtők
Szaruszint nyeregtetős manzárdtető alapján számítjuk ki számos alapvető paraméterek: a szélessége és magassága a ház, az anyag és a különböző szarufák (lógó vagy naslonnyh).
A távolság a szarufa jellemzően 0,6-1 m. Ennek alapján az átlagos száma 0,8, akkor azonnal látni, hogy hány elem van szükség egy adott tető.
Tegyük fel, rámpa hossza megegyezik a 20m.Togda eszközt kell körülbelül 20 / 0,8 = 25 szarufák. Ehhez hozzáadjuk az 1. ábrán, mivel a szélein a tetővázszerkezetről feltétlenül telepített egyik lábát. Kapunk 26 szarufák. Most végre egy pontosabb számítás: 20/26 = 0,77. Ez azt jelenti, hogy a lábak kell telepíteni a parttól 0,77 m-re egymástól.
Reakcióvázlat manzárdtető rácsos rendszer két rámpa
Ismerve a magasság manzárdtetős, kiszámítja a hossza a szarufák lesz nagyon könnyű. Rafter a háromszögben a rámpa lejtése és fél a végfal, a átfogója. Így a hossza határozza meg a Pitagorasz tétel.
Rendszer szarufák kontyolt manzárdtetős
A távolság a szarufák manzárd tetők, amelynek négy meredeksége egyenlő a hosszúsága vagy szélessége. Miután meghatároztuk a szög a lejtőn, akkor könnyen kiszámítható hosszuk. Mindössze annyit kell tennie, hogy - a megosztottság a magassága a tető a koszinusza a szög a lejtőn.
Manzárdtető rácsos rendszer. Photo gambrel tető

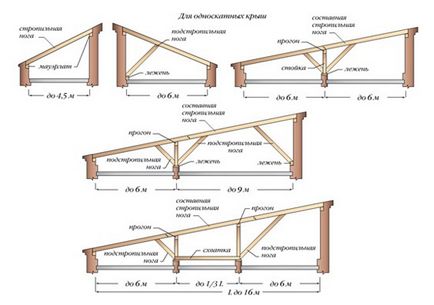

Frame egy pent tető
Az építkezés egy manzárdtetős rácsos rendszer felgyülemlett elemi egyszerű. Legs egyik oldalán a falra, és a második a támasztórudak. Ebben az esetben, hogy megtalálják a hosszuk használunk a Pitagorasz-tétel. Amikor az eszköz a tető váz egy lejtőn figyelembe kell venni a méretét ível. Ha ezek szélesebb, mint 4,5 m kell használni közbenső állványba szerelhető a gerendák.
Intermedier rack a szarufa rendszer pent tető
Tetőszerkezet rendszer
Manzárdtető rácsos rendszert építenek egy adott mintát, amely magában foglalja a lépések, mint összeszerelés mauerlat, szarufák, szelemenek, gerendák, merevítők és egyéb hasított komponenseket.
telepítés mauerlat
Mielőtt szóló mauerlat falak kötelező szigetelés. Így lehetséges, hogy használni, mint egy tekercs anyagot és a bitumenes masztix. Telepítése mauerlat végzett szorosan a belső oldalán a fal. Rögzítve ez a része tető leggyakrabban a horgonycsavarokkal.
Mauerlat szerelt szorosan a belső oldalán a fal
Megjegyzés: Ahhoz, hogy finom jelölés lyukak csavarok, gerendák kell tenni a tetejére horgonyok és érintse meg egy kalapáccsal. Ennek eredményeként, a fát dent jelet.
Feltételek telepítése szarufák
Manzárdtető szarufák lóg vagy naslonnymi. Element az első típusú és az alsó részén nyugszik mauerlat és a felső felső részét a másik szarufa. Naslonnye szarufák a rendszerben nem teszik Expander nyomást a falak, a ház, mint a tetején a többit a gerinc oszlop vagy felső öve lejtős tető.
Naslonnye és lóg a tető szarufák
Miután mauerlat kell biztonságosan rögzíteni, folytassa telepíteni a szarufák manzárdtető.
Rögzítőelem szarufa alulról végezheti nehéz. Ebben az esetben további gerenda, amely támogatja a lábat. Ugyanakkor, ez rögzítve van a mauerlat horganyzott alkatrészeket.
Szarufák tetőtérben fűzhető mauerlat is csúszó módon. Ebben az esetben a speciális kötőelemek használják leggyakrabban az úgynevezett „csúszótalpat”.
Szarufák faházakban kapcsolódnak a falon a csúszó módon
Megjegyzés: Az elcsúsztatható lehetővé teszi a láb kissé eltolódhat során zsugorodás otthon, ami megakadályozza, hogy a deformáció a gazdaságok. Ezt alkalmazzák leginkább az építőiparban manzárdtetővel macskaköves favázas házak.
A tetején a szarufák a rendszerben is fel lehet szerelni a végéig a gerincen pole, hogy a nagyon gerincen pólus egy vagy átfedő. Az első esetben, a felső része az elem van vágva szögben. Amikor csatlakoztatja az átfedő táblák nincsenek vágva.
Tetőtér. Rácsos rendszer rögzítő tompa és átfedés
Telepítse prémbélés
Összeszerelése a keret manzárdtető padlódeszka végződik telepítés, amely lehet folyamatos vagy ritkított. Ez a része a tető többnyire a tábláról. Leggyakrabban, esztergálás hossza valamivel kisebb, mint a hossza a rámpát. Amikor telepíti prémbélés ad helyet tetőtéri ablakokkal. A maga rögzítő használatra körmök (kettő mindkét szarufa).
Fontos: töltse ki a fórumon ládákat kell számítani. Ez azt jelenti, hogy a hézagok a szomszédos sorok nem található ugyanazon a szarufa.
A manzárdtetős lécek használt fedélzeti
Nagyon ritkán, de néha fém szarufák manzárd tetők használják a privát épületben található. Ugyanakkor, mint mauerlat alkalmazott erős csatorna. Fém szarufák vannak hegesztve használatával a zárójelben.
