Cikk arról, hogyan konfigurálja szivattyúzás és keverő egység combimix Valtec
Kedves olvasók
Ma azt mondjuk nektek, hogyan kell beállítani a szivattyú-keverő egység Combimix Valtec alatt a rendszer padlófűtés vagy nyitott területeken.
Csomópont saját szivattyúház 3, és a beállító vezérlő egység:
2. A kiegyenlítő szelep használt összekötő csomópont más COMBIMIX fűtőberendezések (úgynevezett kiegyensúlyozó).
Szelep blokkolt hex sapkát. Valve forgatás imbuszkulccsal. Hely szelep is szükség van, hogy rögzítse a rögzítő csavart.

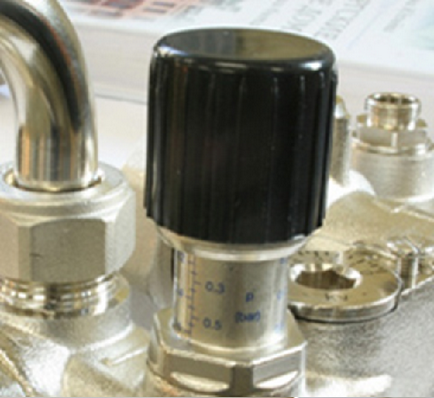

Side szelep kényelmes skála jelzi terjedő 0,2-0,6 bar.
Inkrementális algoritmus Host Configuration:
1. Annak érdekében, hogy az eltávolítása „termikus fej” vagy szervo. Ezt annak érdekében, hogy hajt a szelep nem befolyásolja a szerelvény rúd a telepítés során.
2. Igazítsa a bypass szelepet a maximális értéke 0,6 bar. Meg kell csinálni a szelepet, ha a csomópont konfiguráció nem működik, és nem zavarja a telepítést.
3. Számítsuk ki a kívánt beállítást „másodlagos hurok” kiegyenlítő szelep. A szükséges szelepet kapacitást kell kiszámítani, erre egy egyszerű képlet
T1 - hűtőfolyadék hőmérséklet „etetés” az „elsődleges” áramkört
t21- hűtőfolyadék hőmérséklete a „takarmány”, „szekunder” path
t22- hűtőfolyadék hőmérséklete a „visszatérő csövek” csővezeték (mindkettő áramkörök azonosnak kell lennie mérkőzések)
M- együttható kV COMBIMIX csomópont kapott 0,9
Az így kapott érték a Kv tegye ki a kiegyenlítő szelep.
4. Állítsa be a szivattyút a keltett áramlás / nyomás az adott modell a kiválasztott szivattyú.
5. Az egyensúly az ágakat meleg padló. Ehhez zárja be a kiegyenlítő szelep „elsődleges” áramkört. A fedél a szelep, és kapcsolja a hatszög szelep óramutató járásával ellentétes irányban ütközésig. Témák padló közötti kiegyensúlyozott adagoló vagy kiegyenlítő szelep a sokrétű. Ha csak cos csak egy út, akkor nem kell összekapcsolni semmit, miután COMBIMIX.
Kiegyensúlyozó során a következőket: kiegyenlítő szelep / ellenőrzések minden ágát padlófűtés költségek nyitottak a maximumot, majd válassza ki az ág, ahol az eltérés a tényleges áramlás a tervezett maximális. A szelep az ág „nyomott”, hogy a kívánt áramlási sebességgel. Ezért ki kell igazítani az ágakat meleg padló. Ha ezek után kiegyensúlyozó minden ágát fogyasztás „lelőtték”, szükség van beállítani az áramlást az ágak. Ha nem tudja használni a méter, az ágak is durván otbalansirovat talaj melegítés vagy a hőmérséklet „visszatérő ág” áramkört.
Ha a folyamat kiegyensúlyozó nem kapták meg a szükséges áramlási az ágak is, ha a szelepek nyitva vannak, a szivattyút le kell kapcsolni, hogy a következő nagyobb sebesség.
6. magatartási egy „kapcsolat” más fűtési berendezések. Erre a nyitott elzárószelep kiegyensúlyozó „elsődleges” áramkör segítségével Hex, hogy megkapjuk a kívánt hűtőközeg áramlását az „elsődleges” áramkört. „Összekapcsolása” szerelvény készül együtt a „kötő” a rendszer többi részéhez.
Vezérlése hűtőfolyadék áramlási elő egy áramlásmérőt vagy a hűtőfolyadék hőmérséklet-szabályozás a „visszatérő cső” padlófűtés rendszer.
Fűtővíz-térfogatáram az „elsődleges” áramkört lehet kiszámítani a következő képlet segítségével:
Q - hőmennyiség kimenetének minden eszköz, amely után csatlakoztatott COMBIMIX csomóponthoz.
c - a fajhője a hűtőfolyadék; Ha a hűtőfolyadék víz, majd c = 4,2kDzh (kg • ° C) Ha más hőátadó közeg, a hőkapacitás szükséges, hogy a adatlapjának a hűtőfolyadék.
t1; t21- hűtőfolyadék hőmérséklete a „ellátás” és „fordított” csővezeték „elsődleges” áramkör (hűtőfolyadék hőmérséklete a „visszatérő csövek” elsődleges és másodlagos cső azonos).
7. Állítsa bypass szelep. szelepet nyomást kell beállítani, hogy 5-10% -kal kevesebb, mint a maximális szivattyú nyomás esetében egy kiválasztott sebességgel. A maximális nyomás a szivattyú határozza meg a szivattyú útlevél. A bypass szelepet kell működtetni a szivattyú közelítés a kritikus pont, amikor nincs vízáramlás és a szivattyú úgy működik, hogy növelje csak a nyomás a rendszerben.
8. Ellenőrizze a szerelési munkát. Annak ellenőrzésére, hogy a beállításokat kell elvégezniük egyenletes hevítését minden ágát a víz padlófűtés rendszer, és a megfelelő arány a hűtőfolyadék hőmérséklete a „takarmány” és a „vissza” cső. Ezt a vizsgálatot el lehet végezni, még akkor is, ha a hűtőfolyadék aktuális beállítások nem egyeznek meg a projekt. Host helyesen van beállítva, ha a következő feltételek:
Amennyiben a hőmérséklet a „p” index - számított értékek, és a hőmérséklet-index „f” - a tényleges értékek. Ha a feltétel nem teljesül, meg kell nyitni vagy zárni a kiegyenlítő szelep a „negyed” fordulni, és a mérés során újra.
Ha a feltétel teljesül, akkor be kell állítani vissza „termikus fej”, tedd a kupakot és húzza meg a rögzítő csavart a kiegyenlítő szelep. A csomópont van állítva, és készen áll a működésre.
