Hogyan készítsünk egy automata vízszint-szabályozó
Home → benyújtani, ház, nyaraló → Hogyan készítsünk egy automata vízszint-szabályozó
Azt hiszem, a téma az elővárosi vízellátás vagy a vízellátás egy vidéki ház érdeklődést a férfi része az olvasók. Az Internet megjelent sok elektromos áramkörök a szervezet automatikus váltás rendszerek és a szivattyú kikapcsolásával, attól függően, hogy a víz szintje.
A javasolt változata automatikus vízszint szabályozás a tartályban elvén alapul a víz érintkezésbe érzékelő elem (szenzor) telepítve a tartályban egy előre meghatározott szintet.
Electronics az „intelligens” pumpa
A vezérlő készülék lehetővé teszi, egyrészt, csökkenti a jelenlegi az érzékelő áramkör 1,5-2 mA, és másrészt, a Ctrl billentyűt, és a tirisztor erőteljes szivattyúmotor.
Egy 2 mA áramerősség, amíg az érzékelő nem bomlik elektrolízis, és nem reagál a vízzel, elválasztó alkálifém-vegyületek. Ez azt jelenti, hogy a víz a kádban igen alkalmas főzésre és ivásra.

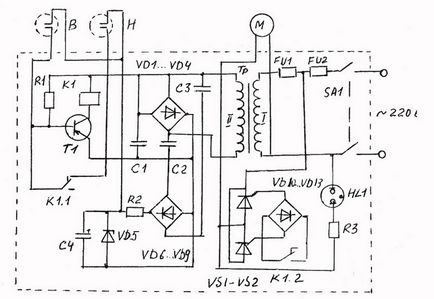

Amint az a kapcsolási rajz, a berendezés tartalmaz:
- Két érzékelőket lehet szerelni az alsó szinten és a felső szinten az N B.
- Állítóberendezés a T1 tranzisztor és a relé K1.
- Le Tr transzformátor.
- Két egyenirányító VD1 - a kimeneti feszültség VD4 12. és VD10 -VD13 és 3V
- Tirisztoros kapcsoló tirisztorok VS1, VS2 és diódák VD10-VD13.
- A mutató a motor egy neoncső HL1.
Alacsony szinten a víz az alsó és a felső érzékelő H A nem folyik áram, mivel a K1 relé aktiválódik, annak érintkezők nyitásának KTN1 és K1.2 - ZÁRT és magában foglalja a szivattyú motorvezérlő áramkör.
Megy fel, a víz szintérzékelő az áramkört zárja H, de mivel a lánc megszakad a relé érintkezők K1.1, a vízszint tovább emelkedik, amíg a víz érintkezésbe érzékelővel B. Az alapja a T1 tranzisztor keresztül az érzékelő a rákapcsolt pozitív feszültség, és a tranzisztor zárva van. A K1 relé ki van kapcsolva, a kapcsolatok K1.1 rövidzárlat érzékelő H, az érintkezők K1.2 disable szivattyú motorvezérlő áramkör.
A vérnyomás csökkentésével a vízszint-érzékelő az alsó tranzisztor ugyanolyan állapotban, mint a pozitív feszültséget még alkalmazni a tranzisztor bázisára keresztül az érzékelő H és a kapcsolattartó K1.1. Amint a víz szintje csökken, így az érzékelő H törölte tőle, T1 tranzisztor nyit, a munka relékontaktusok K1 és K1.2 közé motorvezérlő áramkör. És az egész ciklus ismétlődik. Automatikus beállítása a vízszint vezérlés csak a kiválasztásban R1 ellenálláson a megbízható működése a relé.
eszköz adatait
- Tr transzformátor - akár 220 V-os és 12 V között
- Híd egyenirányító VD1 - VD4, VD6 - VD9 és VD10 - VD13 tipaKTs402 (vagy készítsd el a saját egyéni KD105B típusú diódák).
- VD5 Diode - Zener KS133A.
- T1 tranzisztor - MP42.
- Relé RES9 (RS4524.201).
- Tirisztor US1 és US2 - QA 202N szerelt a radiátor területe 20 cm2.
- C1, C4 -100.0 uF x 25 V.
- Kondenzátorok C2, NW - 2,2 uF - K73-17 vagy MBGO-2.
- Ellenállások R1 - 12 kOhm, R2 - 10 kohm, R3 - 150 kohm, típusa MLT-0,5.
- Lámpa HL1 - NIH.
- A kapcsoló SA1 minden formáját.
- Biztosítékok FU1 -0,5 Egy, FU2 - 5 A.
Vízérzékelők H és rozsdamentes acélból vannak összekötve egy vízzáró kábelt.
Hogyan tisztítsa meg a jól - fűszerezett tanácsadás
Meg kell rendszeresen szivattyúzni a vizet a kútból vagy furaton, és az alján a jól ki kell töltenie kavics vagy törmelék réteg nem kevesebb, mint 25 cm. Ellenőrizzük kutak izzók (a vezeték elhagyható), és vegye csavargó tételek meghatározására szennyeződés szintjét.
Ne felejtsük el, hogy fertőtlenítse a jól klóros víz vagy klórozott vegyület. Ehhez használja a készítmény 3% klórozott víz: 300 g klórozott mész öntjük kevés víz és eidörzsöitük, így egy folyékony iszap, amely öntjük egy vödör (10 liter).
Minden jól összekeverjük, és állni hagyjuk. Több óra múlva átlátszó felső részét a készítményt öntjük, egy hermetikusan lezárható tartályt és betárolt sötét helyen. 1 m 3 víz a jól - egy vödör átlátszó készítményt. Ez a készítmény jó mosni, és törölje a falakat ecsettel vagy kefével.
Anekdota, hogy ez a téma
Barátai Thomas Edison, jön haza, hogy látogassa meg, mindig is kíváncsi, milyen nehéz kinyitja a bejárati kapu. Néhány barátom azt mondta neki:
- Egy zseni, mint te, Thomas lehetett megépíteni a kapu jobb.
- És azt hiszem - Edison válaszolt, - a kapu van kialakítva tökéletesen. Ez kapcsolódik a hazai Kazántápszivattyú. Mindenki, aki jön pumpálnak a tartályba 20 liter vizet.
