Acélcsövek - hagyományos, bizonyult fitting anyaga a víz fűtési rendszerek. Bár jelenleg, egyre népszerűbbek csövek más anyagból készült (műanyag, fém), fűtés csövek acélból használják még gyakrabban, különösen a rendszerek, a természetes (gravitációs) hűtőközeg keringtetésére. Ennek oka az, hogy mivel a jellemzőit és tulajdonságait, ezek a csövek lehet az egyetlen lehetséges vagy optimális.

Az ilyen fűtési csövek különböznek nagy szilárdság és ellenállás a magas hőmérséklet. Ezért ők a legjobb választás a fűtőberendezés egy magánházban, ahol a hőforrás szilárd tüzelésű kazán vagy kemencébe hőcserélő. Az ilyen rendszerekben nem lehet mindig pontosan szabályozható hőmérsékletet a hűtőfolyadék, és ő néha könnyen meghaladhatja a 100 ° C-on acélcső nem probléma, hogy ellenáll a magasabb hőmérsékleten.

Ezek viszonylag nagy merevség, ami megkönnyíti, hogy fenntartsák a szükséges autópálya rámpák és egy minimálisan a falra szerelhető. A rögzítés és csatlakoztatás egymás között, valamint fűtőberendezések számukra, sok különböző elemek (tengelykapcsolók, könyökök, sarkok, adapterek) a vas és acél. Ezen felül, akkor tudja használni, és bronz. De amellett, hogy az előnyöket a fűtési öntöttvas csövek megvannak a maga hátrányai.

hiányosságokat

Acélcsövek nagyobb súlyt képest egy műanyag vagy fém-műanyag, és drágább. Való csatlakozási fűtési gyakran szükséges a hegesztési munkát végezni. Ezen túlmenően, a hegesztő kellően képzett. Amikor ezeket összekötő révén menetes csatlakozásokban, a menetes tömöríteni kell kóc tömítő vagy teflon szalagot. A merevség a csövek teszi a folyamat hajlító, hogy a megfelelő helyre. Ehhez gyakran igényel speciális eszközöket vagy fűtés.

Fűtési a vas (acél) csövek hosszabb, mint amikor a műanyag. erősített műanyag vagy akár réz. Szintén a belső felület nem sima, mint a műanyag, és a rajta működés közben a fűtési, a csapadékot képezhetők.

Egy másik hátránya, acélcsövek hogy érzékenyek a korrózió, a belső és külső. Annak megakadályozása érdekében, hogy a külső felülete közönséges acélból csövek kell festeni, és a belső él megfelelő minőségű vízben. Egy másik lehetőség, hogy leküzdésére korrózió - használjon galvanizált csövek vagy rozsdamentes acél, de ez lesz sokkal drágább.

Fűtés acél (vas) cső után végezzük rajz részletes program a vezetékek amelyet meg kell határozni a telepítés helyén a kazán. radiátorok. és szabályozó szelepek, kiegészítő berendezések, és a lejtő, hosszát és átmérőjét egyes szakaszok, valamint a típusú vegyületek.

Milyen átmérőjű csövek válassza fűtőberendezés

Mivel az acél vezetékek gyakran használják fűtőberendezés természetes (gravitációs) vagy kombinált forgalomban, és a kezdeti maximális átmérője a kiválasztott, összpontosítva az átmérője a kimeneti cső vagy a kazán. Általában szilárd tüzelésű kazánok 40-50 mm. Kívánatos, hogy a cső átmérője, hogy megy be a kazán vagy bele (visszatérő), ez volt egyenlő vagy átmérője kisebb volt.

Az eszköz, hogy energiát takarítson energiatakarékosság Box

Olvasd itt

Ezt az átmérőt megmarad egészen az első elágazásnál, majd fokozatosan csökken, oly módon, hogy pont a szélsőséges huzalozás volt ¾ „” vagy ½ »(19-12,7 mm - a belső). Ahhoz, hogy csatlakoztassa a vonal a fűtés radiátor és a tágulási tartály (nyílt rendszer) vagy membrán szivattyú tároló tartály (zárt rendszerek) használt cső belső átmérő ½ »(12,7 mm).

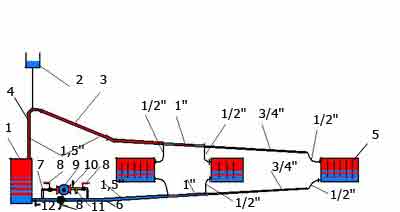

1. ábra Az egyik kiviteli alak szerint a kétcsöves fűtési vezetékek acélcsövek kombinált hűtőközeg keringtetésére: 1 - a kazán; 2 - A tágulási tartály; 3 - Collector gyorsulás; 4 - etetés cső; 5 - radiátorok; 6 - tartály vonal; 7 - Bypass; 8 - gömbcsapok; 9 - keringető szivattyú; 10 - levegő szelep; 11 - szűrő; 12 - leeresztő szelep; 1/2 "3/4" , 1", 1,5" - belső átmérőjű cső hüvelykben (1 „= 25,4 mm).

Helyes vagy vas, acél, fűtés csövek a telepítés során összekapcsolhatók legyenek, és fűtőberendezések ilyen módszerek:

Csatlakozás hegesztéssel

Ez az egyik leggyakoribb módja a vegyületek acélcsövek telepítés során a fűtési egy magánlakás. Ezt fel lehet használni, mint egy kézi elektromos és gáz hegesztéshez.

A leggyakrabban használt az említett első faj vagy mindkettő, attól függően, hogy a hegesztési területen. Gáz hegesztést alkalmazunk, továbbá, fűtésére a cső alatti hajlítási őket hideg folyamat nem mindig működik, hogy hajlítsa a acélcsövet a kívánt helyzetben, és adja meg a kívánt formára.

Ha gépi hegesztéshez, kívánatos, hogy az ív hegesztő széles körű áram, amelyet meg kell változtatni, attól függően, hogy a hegesztési eljárás, cső vastagsága és minősége a használt elektródok.

Annak érdekében, hogy végre a kapcsolatot a fűtési acélcsövek kezük hegesztéssel kell egy kellően nagy képesítések és készségek. Ellenkező esetben a munka legjobb a szakemberek.

Mindenesetre, a fűtő- ilyen módon be kell tartani az alábbi szabályokat:

El kell végeznie alapos előkészítése csövek és különösen a felületek hegesztéshez - tiszta, száraz és zsírtalanítás céljából;
IllesztőfelÜletein legyen sima, jól felszerelt, sztrippeljük kívül és belül nem kevesebb, mint 10 mm;
Párosodott közös élek kell a nyitási szög 65 °;
Alkalmazása során a későbbi hegesztési réteg, az előző alaposan meg kell tisztítani a salak.

Attól függően, hogy a vastagsága csövek kötik össze őket, két vagy több hegesztési rétegben. Az első réteg általában lépésenként (szakaszos) jellegét, és kövesse - szilárd anyag formájában. Amikor a hegesztés szakaszok a fűtési vonal acél csövek általában először összekötve hegesztési sebesség (prihvatyvaet), majd a varratok kerülnek végrehajtásra szilárd anyag formájában.

Alkalmazása esetén az első hegesztési réteg legyen nagyon óvatos, hogy az egyes szélén teljesen megolvadt, és a csőszakaszok, miközben megőrzi pozícióját (hogy elkerüljék, hogy „vezetett” mindkét irányban. Rárétegezünk primer rétege egy második vagy harmadik kell végezni tisztítás után salak és úgy, hogy egy szilárd, sima és egyenletes.

menetes csatlakozással

Menetes csatlakozások lehet használni, ha szerelési a fő vonal, és az összeköttetést a fűtőberendezések és a kiegészítő berendezések. Végrehajtásához egy ilyen vegyület megfelelő részeit a csöveket kell menetes, amely lehet vágni közvetlenül ez speciális szerszámok vagy hegesztve a cső egy cső egy kész menetes. Egy menetes közös acél csövekhez előállított nagyszámú kész tengelykapcsoló elem - a tengelykapcsoló ( „Bochenko”), szögek, T-idomok, keresztek, adapterek átmérőjű átmérőjű és még sokan mások.

Amikor az ilyen elemek a csövek általában használt „ujjak” - nyúlás a menet, hogy a leszorító anyát is, amely lehetővé teszi, hogy rögzítse a illeszkedő részek a kívánt helyzetben, miközben elegendő interfész tömítést.

Minden menetes csatlakozások a telepítés során, kell tömíteni a tömítőanyag és a kóc ( „Unipak” vagy hasonlók), vagy FCM szalagok. Az első lehetőség acélcsövek sokkal megbízhatóbb, ráadásul az idő próbáját.

Amellett, hogy a hagyományos elemeket, az utóbbi időben, hogy egyre nagyobb mértékben használják gyors csatlakozók, mint például a „amerikai”, amely amellett, hogy gyors és megbízható kapcsolat könnyen erősít az összekötő elem a kívánt pozícióba.

Connection segítségével tengelykapcsolók és peremek

Emellett hegesztés, menetes csatlakozások fűtőcsövek lehet összekötve speciális tengelykapcsolók vagy karimával. Ezek a vegyületek ritkábban használtak, de opcióként lehet tekinteni.

Az első esetben azt kell készíteni a közös és tedd helyére kapcsolási telepítés, tömítőanyag. Ezt követően, a tengelykapcsoló kerül a első cső és a rögzített rajta egy anya és gyűrűk úgy, hogy a cső végén körülbelül a közepén a tengelykapcsoló. Egy második cső illeszkedik a szorítóanya, szorító és tömítő gyűrűk, és ez is helyezünk a hüvely. Ezt követően egy anya van felcsavarva a hüvely, légmentes tömítést biztosítunk.

2. ábra kapcsolóelem csövek: 1 - egy anya; 2 - egy szorítógyűrű; 3 - szorítógyűrű; 4 - egy tömítőgyűrű; 5 - tengelykapcsoló ház.

Amikor használt cső karimás csatlakozások fűtés, a párzási végei a csövek meg kell tisztítani, egy vonalban és azok tengelyei merőlegesek. Az egyik a kopás a cső pereme és rögzített csavarok segítségével. Helyett a vegyület gumitömítés van telepítve, amely kiállnak a cutoff vonal nem kevesebb, mint 10 mm. Ez kerül a tömítés pereme erősítünk egy másik csatlakoztatott cső. A karimák vannak rögzítve a csövek útján szorító gyűrűk és reteszek és csatlakoznak egymáshoz a tengelykapcsolón keresztül.

3. ábra karima csatlakozó csövek: 1 - csatlakoztatóperem kapcsolatot; 2, 3, 4 - gyűrűk, illetve - egy tömítés, szorító és a szorító; 5 - karima; 6 - rögzítő csavarokat.

Ellenőrizze a csatlakozásokat

A szerelés után a saját kezét a fűtési rendszer acélcsövek kell tölteni vízzel, és ellenőrizze a csatlakozások tömörségét. Ha szivárgást észlel, akkor intézkedéseket kell tenni azok megszüntetésére. Attól függően, hogy a csatlakozás típusát és méretét a szivárgás is elegendő lehet előterhelés anya vagy podmotat kóc vagy elvezetik a rendszert, és megszünteti a hiba. Különösen, ha a szivárgás a hegesztést. Ha a szivárgás a hegesztett kötés kicsi, javíthatóak a „hideg hegesztés” - epoxi keveréket, amelynek felhasználásával javítása autóipari radiátorok.
