Értékelő tábla pic usb
A cikk foglalkozik azzal a feladattal, a fejlődő saját fejlesztési fórumon, hogy értékelje a funkciók PIC18F4550 8 bites mikrokontroller. valamint a fejlődő és a hibakeresés alkalmazások egy USB interfész alapján a mikrokontroller. A tábla teljesen pin kompatibilis a hibakeresés platform PICDEM USB FS board (DM163025) cég Microchip. Ezen a fórumon, a felhasználók használhatják a példákat, amelyet a cég Microchip-alapú protokoll Microchip USB stack feldolgozás nélkül kódot. Minden, ami szükséges -, hogy összeállítja a PICDEM FS USB kialakítás, hogy jön egy protokoll stack.

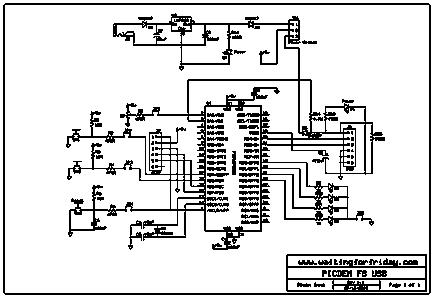

Sematikus ábrája a fedélzeten
Sematikus ábrája az eredeti értékelési tábla letölthető a társaság honlapján részeként Microchip felhasználói kézikönyvben vagy a leírása a fejlesztési fórumon honlapunkon.
Kidolgozása során a saját értékelési ellátás, először is, hogy egyszerűbb lett tápellátó áramkört, és kizárta a soros port meghajtó áramkört. Vezetői fejlesztési fórumon az alábbiakban mutatjuk be.
Nagyobb kép
Mint látható, a teljes kerületén a tábla van kötve a kapcsoló (jumper), amely lehetővé teszi, hogy és ki kell azt. Ennek az az oka döntés - használata további 20 tűs csatlakozó SIL mindkét oldalán a processzor a táblán a jel I / O vonalak lehetővé teszi az egyszerű csatlakoztatását fejlesztési tanácsok debug fórumon. Ez lehetővé teszi, hogy nagyon gyorsan fejleszteni USB-eszköz (érdemes megjegyezni, hogy az eredeti tábla Microchip nem biztosított ilyen lehetőség).
A felhasználó használhatja a kapcsoló kiválasztásához az áramforrást, akár a fedélzeti feszültség szabályozó +5 V, akár külső forrásból (breadboard) +5 V. Az áramkör alapján az integrál feszültségszabályozó LM7805 szabályozónak egy védő dióda polaritása ellátási, és a védelem dióda telepítve az USB interfész elektromos vezetékek.
Telepített LED-ek jelzik, hogy a tábla Melyik a megfelelő forrásból.
Következő alakult egy egyszerű egyoldalas nyomtatott áramköri lap az esetleges házi készítésű. Sőt, a tábla került kifejlesztésre, figyelembe véve a létesítmény „láb”, hogy ne tegye be a szervezetbe, és nem akadályozzák a hozzáférést a SIL csatlakozók.
rajz PCB
Nagyobb kép
További lehetőség - Hardver RS-232 port

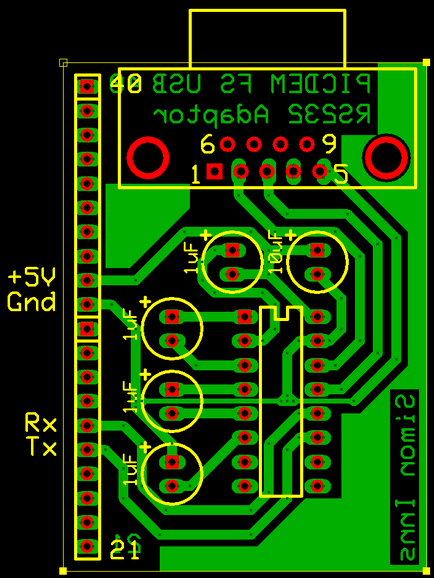

Hogyan lehet csatlakozni az opcióval, hogy alakult egy kis modul vezető RS-232 interfész, amely kapcsolódik a megfelelő SIL csatlakozó az alaplapon.
A használat során szakosodott és a jól ismert MAX232 chip a megfelelő összetevőket a trim egy interfész driver.
Mivel a jelek Rx / Tx és teljesítmény csatlakozók vannak a SIL, a nyomtatott áramköri lemez RS232 modul is kapunk egy egyszerű, és ezért a kapcsolási rajz a modul nem szükséges.
Nagyobb kép
Sematikus ábrája a fórumon, PCB rajz (RS232 modul fejlesztési fórumon) - letölthető.
A protokoll stack Microchip - itt.
