Work tranzisztoros erősítő színpadi nagyfrekvenciákon
Passage széles sávú jelek révén elektromos áramkörök miatt több tényező, melyek között elsősorban közé tartozik a hatása parazita paraméterek (mint például a parazita kapacitások és induktivitás elemek, a parazita kapacitív és induktív közötti kapcsolat áramköri részeket), és a jellemzői a terjedési jelek vonalakon Egyébként, amikor a hossza összehasonlítható a hullámhossz.
Mint ismeretes, a három alapvető tranzisztor áramkörök lehetővé teszik a legnagyobb nyereség az áramkört egy közös emitteres (MA) (ábra. 1.1a).

1.1 ábra - közös emitteres:
és - egy kapcsolási rajz b - HF modell - induktív korrekciós áramkör
Azonban ez a rendszer a legrosszabb frekvencia tulajdonságait. Minden hiba Miller hatása miatt közötti kapacitás a kollektor és tranzisztor bázisa NE ami miatt a MA rendszer úgy viselkedik, magas frekvenciákon, mint az integráló tag. Ebben az esetben a jelforrás be van töltve a RC-kör, azonos időben állandó # 964;, amely szerint az egyszerűsített modell RF közös emitteres ábrán látható. 1.1b, adják
ahol KV - erősítés a kaszkád a középtartományban, RS - a belső ellenállása a jelforrást, Rb - bázis ellenállás a tranzisztor.
A legegyszerűbb módja, hogy növelje a sávszélesség lehet színpadon MA beiktatásával sorba a kollektor terhelés induktivitása néhány microhenries (ábra. 1.1c), amely beállítja az erősítés csökkenés magasabb frekvenciákon. Ez úgy van kialakítva, IC szélessávú erősítők ERA-xSM Mini-áramkörök cég nyeresége akár 20 dB sávban és O. 8GTts TSH690 ST Microelectronics cég 20 dB erősítést sávban 40 900 MHz.

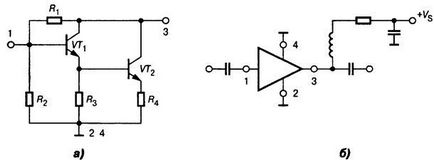

Sematikus ábrája az erősítő ERA-3SM és tipikus rendszer veszít felvétele ábrán mutatjuk be. 1.2.

1.2 ábra - Power ERA-3SM.
és - egy kapcsolási rajz, - egy tipikus viszont áramköri
IC alapján végezzük gallium-arzenid, és helyezzük egy miniatűr burkolat körülbelül 2,2 mm átmérőjű és 1,5 mm magasságú négy csík-pin csomagot.
Az áramkör ON Miller hatás nem lép fel, hanem azért, mert az alacsony bemeneti impedancia és a magas kimeneti teljesítmény erősítő fokozatot csak akkor lehetséges, ha dolgozik, alacsony impedanciájú jelforrás és a nagy ellenállású terhelés, ami nem mindig valósítható meg. Cascade az OK (emitter követő) is rendelkezik, nagy sávszélességű, de nem erősíti a feszültség jelet. Ezen okok miatt az építési szélessávú erősítők gyakran bonyolultabb áramköri elemek tranzisztorok ábrán látható. 1.3 (előfeszítő áramkör nem látható).

1.3 ábra - reakcióvázlat nagy kaszkádok a
Az első, a UC-áramkör ON (ábra. 1.3a) van egy kis bemenet (kaszkád ON) és az alacsony kimeneti (kaszkád OK) ellenállás és fel lehet használni a konstrukció fő erősítők (line vezetők) a vezetékes kommunikációs vonalak impedancia 50 Ohm, és a vevőkészülékek ultrahang jelek. Nagy ellenállás terhelés szükséges, hogy megerősítsék a feszültség jel a bemeneti fokozat ON (VT1), a csatlakozást biztosítják, hogy a kimeneti emitterkövető (VT2), magas bemeneti impedancia.
A reakcióvázlaton az MA-ON (ábra. 1.3b) Miller hatás szinte eliminálódik rögzítéséről a tranzisztor kollektor potenciális VT1 és VT2 a tranzisztor bázis. Ezzel az elrendezéssel épített egyfokozatú bségerősítő: LM6361, van egy KV = 3000, Ft = 50 MHz, és meredeksége 300 V / mikroszekundum, és THS4001 (KV = 10000, Ft = 270 MHz-es és 400 V / ms).
Vezetési UC-ON (ábra. 1.3c) széles körben használják a bemeneti fokozat op amp. Itt Miller hatást pedig, mint egy potenciális rögzítési tranzisztor kollektor VT1 és VT2 a tranzisztor bázis.
A rendszer OK-OE (ábra. 1,3 g) alacsony kimeneti impedancia a emitterkövető tranzisztor VT1 lehetővé teszi, hogy jelentősen csökkentse a folyamatos a visszacsatolás az erősítő színpad MA tranzisztor VT2. és így az következik, (1,1), hogy növelje a vágási frekvenciát az erősítő. Ez a rendszer gyakran használják az erősítés állapotok op-amp feszültséget.
9. Az műveleti erősítők segítségével erősíti rádiófrekvenciás jeleket.
Az Advent az OS egy egységnyi erősítésű gyakorisága több mint 300 MHz fejlesztők a lehetőséget, hogy a beépített eszköz sokszorosítására és konvertáló frekvenciasáv jeleket. OS ilyen osztály számos kritérium szemben bizonyos előnyökkel rendelkeznek a hagyományos RF erősítők, mint látható, ha összehasonlítjuk a tulajdonságokkal rendelkeznek, amint a 2.1 táblázatban.
2.1 táblázat - Összehasonlítás HF-szélessávú erősítő beállítások és az operációs rendszer
