Véglegesítése háttérvilágítás Vladimir műszerfal gáz 3110 Volge

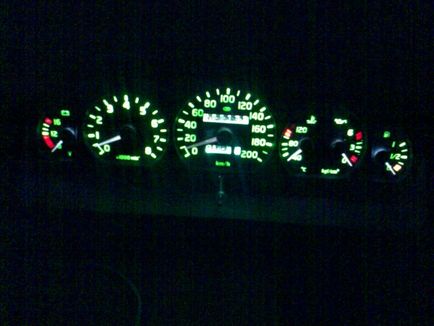

Ott rendezett orosz termelés, ez az, amit nem lehet eltávolítani a műszer skála, inkább eltávolítja őket, de a pálya és könny, mert ragasztott. Ennélfogva lehetetlen eltávolítani a zöld színszűrő, bár látta az interneten valaki kiderült nagyon szépen. De azután, hogy megpróbálja eltávolítani a nyíl pokazometra üzemanyag, megszakította, nem dolamyvali rendezett.
Sokáig voltam kísérletezni világítás rendben.
Aztán olvastam egy érdekes cikket a befolyása színű világítás eszközök az emberi szem, úgy találta, hogy a legkedvezőbb megvilágítási szín nem törzs az emberi szem -oranzhevy, zöld, fehér. Úgy döntöttek, hogy elhagyják a zöld háttérvilágítás.
Stock izzók egyáltalán nem elég, azt is szeretné látni a háttérvilágítás még fényesebb nap. Próbáltam kísérletezni erősebb izzók szokásos helyeken, de egy jó hő nehéz megszervezni rendezett, és van az elején minden megolvad. Csak a LED-ek, de ezek nagyon gyenge, és még diszperziós fény nem sikerült elérniük, nem célja diódák. Hosszas kísérletezés után megálltak egy ilyen kiviteli alak:
3 1.Po dióda standard leeresztő lyukak az fényvezető megvilágított nyilak 12 fordul diódák megvilágított nyilak.
2. A megvilágítására skálák megfelelnek rögzített LED csík szélei mentén a mérleg szögben 90 fok.
Azt mutatják a képek hozzávetőleges elhelyezése a módszertan:
LED-csík van szerelve a készülékek és a műszerfalon falon
Ennek oka, hogy a sebességmérő világít
Tehát rögzítse szalagot a fordulatszámmérő
általános robbantott nézete egy példakénti
Minden összegyűjtése és itt van az eredmény, a háttérvilágítás is jól látható napos, több lenne majdnem 100 fénykibocsátó diódák
De a vakok éjjel, bár nagyon ki van kapcsolva.
Éjszaka vakok szörnyű, ha az összes diódák működnek 100% kapacitással. Így nem lehet vezetni.
A probléma megoldására, kiderült, hogy LED-ek nem reagálnak a szokásos fényerő szabályozója, hogy a fényerő a LED-ek szükség PWM.
PWM találtuk: BM4511 - fényerejét izzólámpák 12 V / 50 A www.masterkit.ru/main/set.php?code_id=184591
fényerősség állító egység
A gyárban forrasztva nem sajátította pár extra láb, volt, hogy egy lyuk, és a kimenő teljesítmény a dióda szalagok egy járulékos vezetéket a vezérlő
Hole és a lógó vezeték nem szép, de forrasztott lábak a fedélzeten, nem sikerült.
A telepítés után a szabályozó fényerő állítható 5% -ról 100% nagyon lassan
Teríték szabályozó
de ez tapad kívül piptik
Az ilyen lámpák kezdtek amely 100%, és én végül kísérletezik rendezett.
