Tirisztor feszültség, radiomaster info

Ezek a feszültség szabályozók széles körben ismertek, és sikeresen alkalmazzák a fényereje módosításával lámpák, fűtőberendezések, hőmérséklet, újraforralót, forrasztó csúcs, beállítja az akkumulátor töltő áram, és így tovább. Ez a cikk bemutatja a legegyszerűbb rendszerek szabályozói jelennek meg a vizsgálatokat.

Alapvetően a leggyakoribb három rendszert:

1. Tirisztor két tirisztor, dióda, négy és két kondenzátort.

1. Tirisztor két tirisztor, két Shockley dióda és két kondenzátort.

1. TRIAC szabályzó. Ez a rendszer egy minimális számú alkatrésszel, mint egy triak, elvileg, két tirisztor egy esetben, és egyedül dolgozik két fél-hullám, negatív és pozitív, míg a tirisztor csak egy fél-hullám, és kénytelenek voltunk felvenni azokat antiparallel ahogy a korábbi rendszerek. Shockley dióda DB3 is kétirányú, ellentétben KN102.

Minden rendszer működik, akkor válassza ki az egyik, hogy az alkatrészek rendelkezésre állnak az Ön számára. Egy időben, régen, én választottam a rendszer 1, ez a leírás szabályozza a feszültséget 40 V 220V. Amikor összeszerelt, megpróbáltam bővíteni a határait kiigazítás. Lehetséges volt, hogy elérjék állítás 2 V 215 V feszültségen, 220 V Módosított néhány címletek ellenállások és a kondenzátor kapacitása. A kényelem, a hozzáadott kapcsoló, biztosíték és voltmérő. Az eredmény egy ilyen rendszert, egyfajta kis LATR (laboratóriumi autotranszformátorral).

A hátránya az, hogy amikor a feszültség ugrik egy maximális, majd állítsa be megfelelően az érték a változtatható ellenállás téve. De ez nem zavarja túlságosan, ha módosítja a fűtés vagy forrasztás lámpa. A nagy előnye, a folyamatos kiigazítása a terhelés feszültség 2-3 volts legfeljebb értéket, amely, mint már említettük, csak néhány volt alatti feszültséggel. Ha azt szeretnénk, hogy állítsa meg a feszültséget a terhelés nagy áramok (5-7) És, tranzisztorok telepíteni kell a radiátorok. Maximális áram 10 A, de használata nem kívánatos a határ.

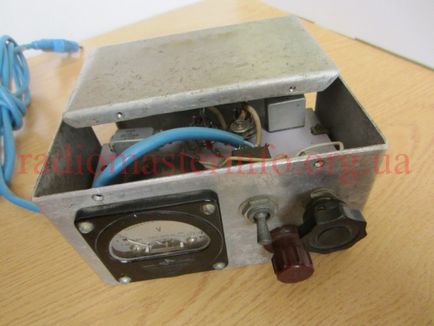

Szerkezetileg, a tirisztor készül alumínium, anélkül, hogy a nyomtatott áramköri lap felülete szerelhető egy darab Micarta.

Helye a fő részből áll:

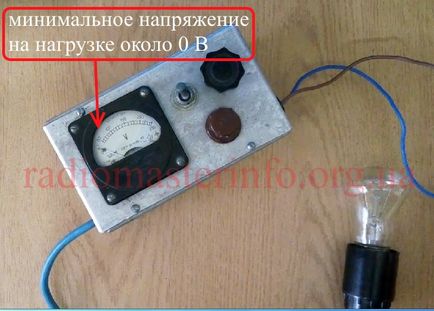

Minimális terhelés feszültség néhány volt, körülbelül 0 V.

A maximális feszültség a terhelés, néhány volt alacsonyabb a tápfeszültséget.

Az előnye, hogy ez a rendszer - a egyszerűség és a megbízhatóság. Összegyűjtött idején a rögtönzött részek. Dolgoztam meghibásodás nélkül sok éven át. Főként csatlakoztatott terhelés akár 300 watt, de néha több.
