kiosztás 04
Módszertani útmutató a feladat 1.05.1.
Ábra 1.21 ábra a szerkezet a metszéspontja a sík a vonal MN generikus adott ABC háromszög.
Közvetlen kisegítő MN vízszintesen tartott kiálló síkban γ, az említett egy sáv γ`, áthaladó proektsii.M`N`. Γ sík keresztezi az ABC egyenes D`E`. Pontok által D`E` talált frontális vetítési E``D`` így meghatározott egyenes ED, amelyen a kiegészítő síkban γ metszi ezt a síkban az ABC. Ezután K`` talált a pont, amelynél elölnézete egy egyenes vonal közvetlenül metszi a vetítési E``D``. Ezután meghatározható metszéspontja a vízszintes vetülete - K`. Feltételezve, hogy egy adott térben és átlátszatlan vonalat háromszög meghatározott látható és láthatatlan része a vonal MN síkokban π1 és π2.

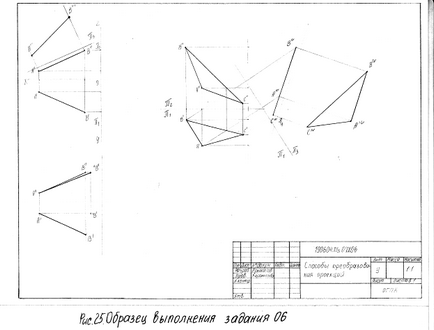

A munka mintát ábrán látható. 1.25
REF1. 06.1. Mivel a koordinátákat a végpontok és B építeni bonyolult rajz. Find tényleges mérete a szegmens, az eljárás változását használva síkok és rotációs módon.
Beállítása 1.06.2. Szerint adja meg a koordinátákat az A, B és C építeni összetett háromszög rajz. Keresse meg a valós értéket a háromszög, kétszer módszerrel változás síkon.
Módszertani útmutató a feladat 1.06.
Beállítása az egyenesek és síkidomok magán a pozíciókban, az vetítési sík elősegíti a problémamegoldást. vetítési átalakítás technikák lehetővé teszik számára, hogy a általános rendelkezései egyenesek és síkok a rendszerben π1 és π2 magán ugyanabban a rendszerben, vagy több.
A módszer megváltoztatja a vetítési sík
A módszer abban áll, az a tény, hogy a helyzet a pont, egyenes, síkidomok térben változatlan marad, és a rendszer π1, π2 kiegészített síkok képező a π1 vagy π2. között, vagy egy rendszer két egymásra merőleges síkban, tekinteni, mint a sík vetítési.
Minden új rendszer úgy választjuk meg, hogy megkapjuk a helyzetben legkényelmesebb elvégzéséhez szükséges építési. A 22. ábra példákat meghatározására tényleges mérete a szegmens bevezetésére egy további sík π1 π4 merőleges sík és párhuzamos, a szegmens AB és a bevezetése sík π2 π5 merőleges és párhuzamos a szegmens AB.
Ábra 23pokazan példája az építési teljes méretű lapos alakja bevezetése két további síkok: π3 merőleges π1 és Δ az ABC és π3 π4 merőleges és párhuzamos Δ ABC.
Amikor körül forgó rögzített egyenes vonal (forgástengelye) minden egyes pontja a elforgatott alakja mozgatjuk a merőleges síkban a forgási tengellyel (forgási sík). Egy pont mozog a kör, amelynek középpontja a metszéspontja a sík a forgástengely (forgási középpont), és a kör sugara a távolság a forgó pont a központ (forgatási sugár).
Ábra 23pokazan esetben, ha a forgatás a szegmens AB van kiválasztva forgástengelye merőleges arra a síkra π1 és ponton áthaladó A. Ha egy forgási tengely körül lehet, például, egy szegmens helyezkedik síkjával párhuzamos π2. Ebben az esetben az AB szakasz épült, teljes méretben.
