Ma úgy döntöttünk, hogy megismerjék az olvasók a háztartási készülékek vetromehanicheskogo egység „Daisy” által kidolgozott, a Tudományos és Termelési Szövetség „Vetroen”. Szerint a műszaki és gazdasági mutatók „Daisy” egyike a modern hazai készülékek ezen osztály és kimagaslóan számos külföldi modellek paramétereit. Ez egyszerű szerkezetű, nem tartalmaz szűkös alkatrészek, üzembiztos, könnyen kezelhető és egyszerű karbantartás.
Mindez lehetővé teszi számunkra, hogy javasolja a „Daisy” az önálló termelést.
Telepítés „Daisy” célja, hogy szüntesse meg a víz bármely vízforrások (kutak, kutak, nyílt víz és t. D.) A víz mélysége előfordulása és legfeljebb 8 m lehet használni mind a helyhez kötött területek és a nyári legelők.
Szélturbina használatra tervezett területeken mérsékelt éghajlat és az éves átlagos szélsebesség 3 m / s - az európai része a Szovjetunió, Nyugat-Szibériában, Kazahsztán, Közép-Ázsia, a Kaukázus, Altáj. Az előnye, hogy nyomás - autonómia: állandó jelenléte vagy beavatkozás bármilyen munka közben van szükség.
„Daisy” (1. ábra) - egy szélturbina, amelyben a rugóstag van szerelve szivattyú. A csővezeték csatlakozik hat és három srác vezetékek előregyártott horgonyt.
Ábra. 1. szélturbinák "Daisy" emelésére víz (A - használati helyzetben B - Stop):
1 - Front csőszerű, 2 - a hordozó rész a 3 szivattyú - nyújtás, 4 - horgony, 5 - a szélturbina.
Szélturbina (2. ábra) - többélű, lassan mozgó. A két- vagy háromrészes rugóstag lehet magas vagy 4 6 m. A felső részén van egy fej, 12-pengéjű szélkerék, amelynek három szabadsági fok. Ha megváltoztatja a szél irányát, akkor az automatikusan önbeálló szélvédett oldalán forgása következtében a fejtámasz. A hatékony samoustanovleniya szélkerék és stabilizálja a szél patak, és elvezetésére a hajlítónyomaték a lapátok hajlamosak a tengelye a propeller tengely és a forma vele szöget 75 °.

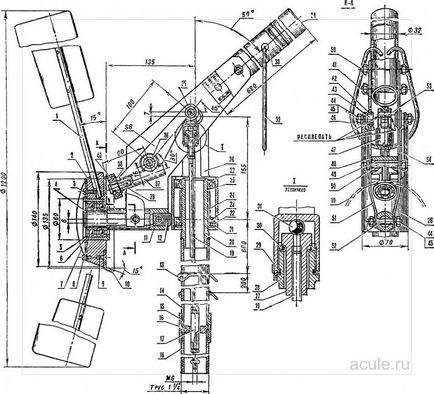

Ábra. 2. A készülék szélturbina:
Csökkentése frontális levegő áramlását és a nyomás, hogy megszüntesse a hatását giroszkópos erők éles oldalirányú szél széllökések, szélkerék van rögzítve egy járom, amely képes elforgatott egy vízszintes tengelye merőleges a forgástengely és metsző a tengelye a támogatást. Így befolyása alatt erős szél kerék, mert „lebeg” a levegő áramlását. Ebben a pillanatban az erő nyomást a frontális lapátok (a vízszinteshez képest elfordulási tengelye a himba) van egyensúlyban tömeg pillanatban egyenlő 0,2-0,3 KGM, ez biztosítja, hogy az elején az eltérés a referencia-helyzetben propellert szélsebesség 5-6 m / s. Ahhoz, hogy kompenzálják a súly rész kerék járom a szél felőli oldalon el van látva egy ellensúllyal, amelyben lyuk van behelyezve vezetékes hurok. Az utóbbi arra szolgál, hogy állítsa le a szélturbina: hatodik elég könnyű egy kampó a végén, elkapta a hurok átviteli tengely függőleges helyzetben.
A mechanizmus a erőátvitelt a propeller a szivattyú - egy bütykös-kart, egy függőleges tolóerőt, viszonozza. Link kiterjeszti a turbina támogatás súrlódásmentes útmutatók. Egyik végén egy kétkarú emelő szerelve a tengelyre közötti arcán a himbát, van egy görgő (golyóscsapágy). Ez együttműködik a belső palástfelületével a tálca, excentrikusan szerelt az agy a hajócsavar. Amikor forgó görgő pengéket, obkatyvayas egy tányérra, mondta lengőkar mozgását. Egy másik kar végén csuklón keresztül, zsanér, és össze van kötve a függőleges rúd. Záró forgástengely (csukló) a középső helyzetben a kar egybeesik vízszintes forgástengelye a himba. Így a befolyása működtetőerő átviteli mechanizmust a propeller és a helyzet a himba egy szél áramban.
Mivel a forgástengelye a kar alatt van elhelyezve a himba forgástengely, az amplitúdó a függőleges elmozdulás szivattyú tolóerő növekszik a szél sebességét és a szélkerék eltérítőtekercs. Ez biztosítja a növekedés a szivattyú teljesítménye, optimális kihasználása a hajócsavar teljesítmény különböző szélsebesség és hatékonyságának növelése a készüléket.
A penge (ábra. 3) egy penge szegecselt hozzá hőkezelt acél rúd. Evezz - trapéz tervben van ütve lemezből duralumínium vagy a márka D16 Mg6 1,2 mm vastag; profil - bilincs állandó sugarú. A keménység konfigurált T-alakú gerincek. A tengelye a rúd párhuzamos az elülső éle, mint érjük geometriai twist pengék 18 °. Ferde Lyska végén a rúd biztosítja a ugyanabban a szöghelyzetben a lapátok a hub a hajócsavar (telepítési szöget 23 ° a végén, és 45 ° a tompa végen) Lyska hozzájárul samozatyazhke pengét centrifugális erők, amikor meglazítása a rögzítő csavarok (mindazonáltal csavarok meghúzása után szükséges páronként Contra vezetékes vagy hajlíthatatlan alátéteket). Mass külön pengék - nem több, mint 400 g, és a tömeg különbség nem haladhatja meg 5,10, az egyensúly tekintetében a propeller forgástengelyhez - kisebb, mint 2,5 Hm.
Ábra. 3. A penge egy szélturbina:
1 - penge (AlMg-6), 2 - egy rúd (45 cm átmérőjű 10 mm-es.), 3 - szegecs 4 - alátét.
A szivattyú (4. ábra) - alapozás a vízszintes áramlás a gumimembrán három üregek. A fogadó üreg kapcsolódik egy szívó hüvely hypophrenic kommunikál hat befogadó nyílások fed szívószelep naddiafragmennaya üreg alsó van kötve hypophrenic is hat lyuk, a leeresztő szelep, és a felső - egy leeresztő tömlő és az üreg turbina támogatást. Az utolsó „megmenteni” szélturbina sérülésmentesen véletlen szorító kifolyócső.
1 - 2. cső - Net, 3 - 4 gyűrű - szívótömlő, 5 - mellbimbó 6 - 7 membrán - test (AlMg-6) 8 - szívó szelep, 9 - M5 csavar 10 - anya M5 11 14 - rugós alátét, 12 - M6 csavart (6 db.), 13 - egy anya M6 15 - alsó (St 3.), 16 - telepítés és 17 - gyűrű (St 3.), 18 - a lemezt (St 20. ), 19 - a leeresztő szelep, 20 - egy rugó, 21 - egy kúp (St 3) 22 -. gyűrű (St 3), 23 -. tengely (St 20), 24 - .. gyűrűt (St 3), 25 - öntözés tömlőt.
A membrán van befogva perifériásán a felső és az alsó burkolatok a szivattyú hat csavart, és a központban - a felső és alsó lemezek nyílásokkal - három csavarral. A felső lemez van préselve a szivattyú tengelye, amely bele van csavarozva a szélturbina tolóerő. A tengely egy barázda, a leeresztő szelep lemez kerül rá. A visszatérítő rugó megfelelő erővel 5 és 10 kg-át a fedőlemez feszíti a membránt, és biztosítja annak visszatérítő erő átviteli mechanizmus turbina áramkört.
Szívócső - műanyag (polipropilén) cső hossza 10 ... 30 m, belső átmérője 20 mm, és falvastagsága 2 mm, így elkerülve annak összenyomódását a légköri nyomást vákuumszivattyú. hüvely el van látva egy fogadó vége hálóval szűrővel 1-1,5 mm.
Ahhoz, hogy megakadályozzák a túlzott outgassing víz (kavitáció) a nagy mélységben szívó vétel üreges szivattyú látva egy kiegyenlítő kamrát (gyűrű alakú horony az alsó házban). Hypophrenic üreges szivattyú van elrendezve, hogy kevésbé szabad térfogata, így növelve a vákuum mértékét és fenntartani egy szívó a mélysége 8,5 m. A hosszanti spline horony szélessége és mélysége 2-3 mm az alsó oldalán a szeleptányér, hogy megakadályozzák istálló szelep a kis rések között a szívó szelepnyílásokkal, és a fenéklapot.
Minden alkatrész a szivattyú működik a víz, óvatosan kell védeni Art korróziót. A külső felülete a termelés szélturbinák kiterjed a primer FL-UGC és festett zománc PF-115, fehér vagy világos szürke, és a végén a pengék, dísztárcsa, ellensúlyt, tengelykapcsolók és szivattyúcsapágy - piros. Súrlódó felületek és a csapágyakat meg kell kenni (vagy Lithol CIATIM 201).
„Daisy” használatra tervezték a melegebb hónapokban, amikor a levegő hőmérséklete nem alacsonyabb, mint plusz 1 °. Beállta előtt fagy meg kell állítani elforgatásával a szélkerék a „stop”. Télen ugyanaz, hogy növelje a membrán élet, célszerű szélturbina szétszedni, száraz és zárt helyen tárolja.
„Daisy” szerelt két vagy három ember, hogy nyissa ki, hogy helyezze a szél, hogy a távolság a propeller a legközelebbi akadály (fák, épületek, és így tovább. P.) nem kisebb, mint 25-50 m. A víz eltávolítása forrás hosszától függ a szívótömlő és vízmagasság emelkedik, de nem haladhatja meg a 15-20 m. a felső pontján a szívócsövet kell elhelyezni a lehető legalacsonyabb. Magas központ pólus kutak (kutak) kimeneti hüvely nyílásán keresztül az oldalfal hegyét által megtett 150-200 mm-re a felületre.
Telepítse a szélturbina a keményre döngölt talajra vagy szilárd pad állvány. Anchor eltömődött nél közelebb 2,5-3 m a rack-szélmalom egyenletesen a kerület mentén mélységben 400-800 mm. Puha talajon (homok, tőzeg) helyett horgonyok megfelelően alkalmazandók eltemetve, hogy a mélysége 500-1000 mm horgonyok - egy tányér területe legalább 0,06 m 2.
Felemelése előtt a szélturbina előnyújtó ragaszkodnak a támogatási karimák és a lyukak a horgonyok szerzett, majd állni szélkerék fekvő függőleges helyzetben, az alsó része a támogatás (szivattyú) tápláljuk be a párna központjában. Továbbra is vegye fel a laza húzódik, és végül rögzítse őket. felső küszöbértékű kiterjesztések van ellátva dozabivkoy feszültséget horgonyok; alacsonyabb - küszöbértékű biztonsági megereszkedhet kissé.
Megkezdése előtt kell önteni a szivattyú révén a kifolyócső 1-2 liter víz - nedvesítsük, és zárjuk a szivattyú szelepeit. Amikor a szél sebessége 2,5-3 m / s néhány percen belül megkezdése után a gép elkezdi betölteni a víz.
Működése során a növény lehet egy kopogtattak a bütykös emelőszerkezet, néha nehezen indul a propeller. Ezek a zavarok például szüntetni beállításával a hossza a tolóerő turbina: csavarozás (vagy csavarozással) forgatható felső menetes rúd vége.
A kiigazítás előtt kell elvégezni felemelése szélturbina, a szivattyú membránja nem éri el a legalacsonyabb helyzetben 2-3 mm egy szélkerék eltérítőtekercs 45 ° a referencia helyzetben. Miután beállítottuk a vontatási szükséges Lock biztonságos megakadályozása érdekében önálló unfastening.
Annak érdekében, hogy a vízellátás szélturbina üzemel vodonakopitelem - térfogat kapacitás 1,5-2 m 3. Ajánlatos telepíteni legfeljebb 10 m-re a szivattyút. Abban az esetben, túlfolyó tartály biztosítani kell egy speciális lefolyó cső vagy tömlő.
Jellemzői szélmalom nyert tesztek szívatással magassága 8 m, és a teljes magassága a víz emelkedik 10 m-ig láthatók a diagramok (ábra. 5 és 6). A maximális szélsebesség a tesztben 40 m / s.
Ábra. 5. függése a szélturbina teljesítményét „Daisy” a szél sebessége.
Ábra. 6. Az átlagos termelékenysége szélmalom „Daisy” területek eltérő átlagos éves szélsebesség.
A tapasztalat éve használatban szélturbinák »Daisy« megmutatta, hogy a megbízhatóság, az egyszerűség és a használhatóság.
