Malacka bank érmeszámláló
Malacka bank érmék számláló.
Szia, ebben a cikkben megpróbálom leírni, hogy hogyan lehet egy malacka bank egy pénzérme számláló. Akkor ezt az ötlet alapjául, és a cikk leírja, hogyan lehet egy malacka bank, amely a képen látható.
Gyártásához az adott érme dobozok fogja használni.
- ARDUINO NANO
- Az érzékelő akadályok
- Nem egy nagy fa deszka
- Szovjet fa vonalzó
- Egy alkalmas kijelző ARDUINO
- Két 110mm szennyvízcsatorna dugók
- kapcsolási 110mm
Más eszközöket és anyagokat kell érteni a munka során.
A legolcsóbb módja, hogy megtalálják egy pár vásárolni az érzékelő szenzor megakadályozza annak ár 20-30r kínai.
Fogadására és feldolgozására jel Arduino Nano.
Az információ jelenik meg az olcsó megfelelő méretű kijelző ARDUINO.
Ahhoz, hogy hozzon létre egy mérési rés, szükségünk van egy tábla 30mm, 10mm és a szovjet fa vonalzót.
Vágjuk a két szegmens lemezek által 5 cm egy ferdén levágott vége
És ki a felállás neki, hogy a felső és alsó. Ha minden kiderülhet, ahogy a képen látható.

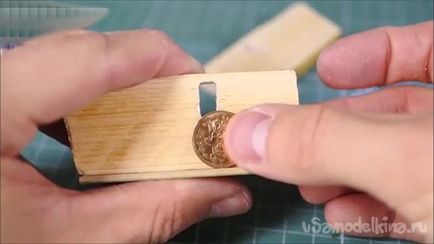

Vegyük samoyu kicsi, és a legnagyobb érme és kap a az ablak méretét. Az ablak kell terjeszteni fel és le a pontosabb működését.
Ideiglenesen csatlakoztassa a két felét a bilincs és unalmas doboz fúró 5 mm.
Következő árulja ablak téglalap alakú nem szükséges, de pontosabb lenne.
Most ragasztó a felső és az alsó kifejezés pont vagy ragasztóval úgy, hogy a rés volt zökkenőmentes a legnagyobb érme szabadon mozoghat rajta.

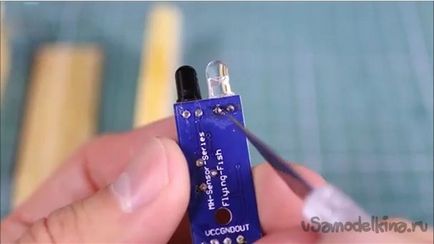

Most meg kell vypayat fény és egy fotodióda az érzékelő. Ahogy láthatjuk, hogy a bal láb csatlakozik, akkor az a föld, emlékszik, mi ez láb így a karcolások, és csak ezután kiforrasztó diódák.
Ahhoz, hogy a fény a LED szétszóródott, csiszolás finom csiszolópapírral.

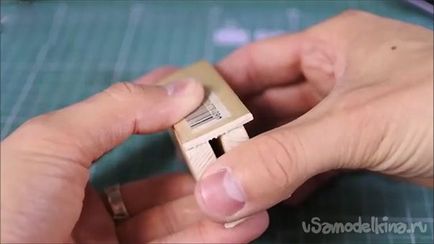

Következő, szükségünk van egy átlátszó dobozban egy CD-t. A írószer kést és a nyers erő, hogy két kis téglalap valamivel nagyobb ablakok, azt fel kell csiszolni, és ragasztott a windows.
Most nem kívánunk soplej forró ragasztó egyrészt a dióda és a másik oldalon a fénykép tranzisztor.

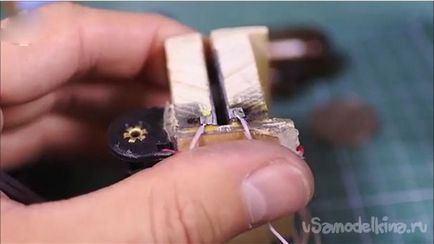

Meg kell kap egy ilyen dolog, mint egy a képen látható.

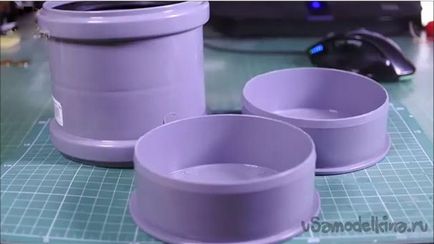

Ház malacka bank készült szennyvízcsatorna szerelvények 110mm. Ez a hüvely és két dugó hozzá.
Minden kapcsolatban itt egy ilyen rendszer.
Így néz ki a gyűjtemény szerelési forrasztott vezetéket.
De helyett a gombok teszik a kapcsolatok ón, ahogy a képen látható.
Az egyik dugó tetején annak szükségességét, hogy a különbség így lehetett bejutni a legnagyobb és legátfogóbb érme.
Az érzékelő lesz található nyílás elé is, és valahol a kijelző alatt.

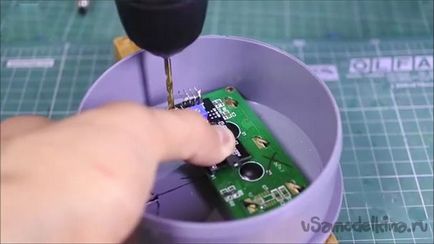

Annak érdekében, hogy pontosan jelölje meg a lyukat a kijelző, dől a fúró dugó és a belső,
Most rögzítse a rack nyomtatott áramköri lapok, hogy a dugót a külső és dolgozzon ki az irodájába, és kap a pontos méret az ablak, amit meg kell tenni
Annak érdekében, hogy pontosan hogy egy lyuk minden műanyag akkor először meg kell lyukat fúrni a széleken az ablakon,

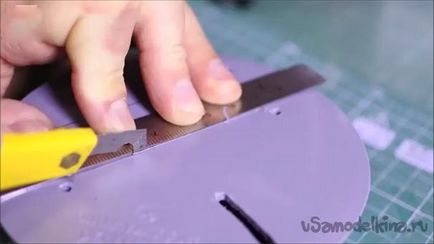

Nyerőgépek áramkör további ablak, egy éles késsel vagy vágó üveg,
Most tartunk átlósan, és vágja át őket egy vörösen izzó késsel,
és most kapta meg a háromszög érinti vágott át a vonalon.
Miután a sok munka nem jelenik meg a fájl beillesztésre csak tökéletes, én nem akarom, hogy kössön egy csonk.
Összehangolni a szenzor nyílással és egy slot, akkor egyszerűen helyezze a csatlakozót csík a hitelkártya, mint a képen látható módon, így a rés tökéletesen egybeesnek.

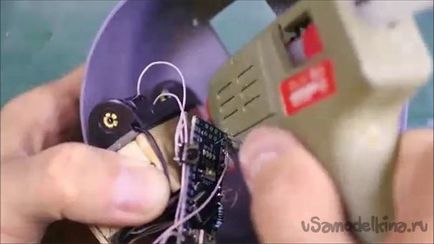

Következő pecsét az érzékelő forró ragasztó mellékletet ennek több lesz, mint elég.

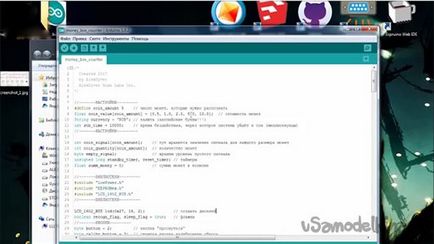

ARDUINO csatlakozhat a számítógéphez USB mini és töltse vázlat, hogyan kell ezt csinálni megtalálható a projekt honlapján linkre kattintva. Vázlat és oktatás
Most meg kell, hogy a kalibráció a pénzeteket. Ehhez tartsa lenyomva a gombot a kalibrációs és indítsa újra ARDUINO de ne engedje el a gombot a kalibrálás, a „Service” kijelző
tartsa a gombot további 10 másodpercig, amíg meg nem jelenik a „Memory törölve”
és csak akkor engedje el a gombot. Megjelenik a „Calibration”
Most meg kell tenni az érméket naminal, ez jelenik meg a kijelzőn. Az adatok is megmarad az újraindítás után.
Tulajdonképpen az összes lány malacka bank kész jellemzői:
- Elismerés érme mérete nagy pontossággal és összekapcsolását a költségek minden egyes érme
- A számítás a teljes mennyiségű érme a bank a malacka
- Statisztikák az érmék száma az egyes típusok
- Minden beállítás tárolása nem felejtő memóriát és nem áll vissza, amikor a tápfeszültség
- A felhalmozott is tárolja a nem-felejtő memóriában, és nem félnek az áramkimaradások
- mély energiatakarékos üzemmód: alvó módban fogyaszt 0,07 mA az áramkör nélkül konverter 0,02 mA
- Támogat minden érmék száma a különböző méretű
- Automatikus kalibrálás típusú érmék
- Visszaállítása az összesített száma
