Bekötése egy fából készült ház
A fény az ablakok lakását - ez a kényelem és a meleg otthon, az érzés, hogy szeretnek, és várják. De a rossz minőségű tömítés elektromos közművek - forrása nagy veszélyben van. Szerint a tűz, több mint a fele az összes tűzeset miatt a vezetékek (áramkör, gyújtás és t. D.). És ez akkor lehetséges, ha a telepítés ez az elem egy fából készült ház, előadásában nonprofessionals. Sajnos, ez is vezethet áramütés, még normál használat az aljzatból. Ezért szóló villamos energia - a feladat felelősségteljes, nem tűri a megtakarítás anyagok és szakemberek.
Felhívjuk figyelmét, hogy az elektromos rendszer minden szoba foglalt kizárólag a „szabályok Elektromos szerelés” (PUE). Csak szakértők vagy emberek egy technikai háttér pontosan és helyesen megérteni a programok és a hatályos jogszabályok, válassza anyag, majd elvégzi a munkát a kívánt sorrendben. Megpróbáljuk elmagyarázni az alapelveket hozzáférhető és érthető.
A jelenlegi tűzvédelmi szabályok azt mondják, hogy a vezetékek a rejtett és nyílt, és az elhelyezést - külső és belső. Ezen kívül vannak olyan egyfázisú és kétfázisú kábelezés, attól függően, hogy a villamos távvezetékek. Hagyományosan az otthonokban egyfázisú elektromos áram, így tartjuk fel.
Kültéri vezetékek
Külső elektromos telepítés - ez a kábel áthaladó levegőt a központi hálózat (PTL) közvetlenül a ház. Mi akkor kell fordítani a figyelmet? Ügyeljen arra, hogy a darab kábellel, amely kerül sor a külső fal a ház elosztó doboz, nem volt elég biztonságos magasságban. Végtére is, ezen az oldalon lesz védelem nélkül. Hogyan lehet javítani a biztonságot ez a rész a kábel? Íme néhány lehetőség:
- 1. Helyezzük az acélcső. Kábel telepítésnél a csőben a tűzbiztonsági. A csövet lehet használni, ha a vegyület a külső a pajzs falon keresztül - nem több, mint 3 m azon az úton, ha a kábel -. Angles, hajlatok és így tovább, a cső feküdt lényegében lehetetlen.
- 2. Védje a bemenet. Kívül a falon van szüksége, hogy egy doboz kétpólusú gép. A doboz úgy van kialakítva, hogy nem hatol a nedvesség és a por. Automatikus túlterhelés elleni védelem vezetékek, kikapcsolja a villamosenergia-ellátás a versenyeken. Hely bemenet a panel ebben a kiviteli alakban lehet kielégítően eltávolítani. Kényelmes és praktikus. És mégis, a kábelt, a belépő a házat egy bárban. Meg kell átjutni a acélcső.
- 3. Védje közvetlenül az oszlopra, ahonnan a feszültséget. Ezt az opciót kell végrehajtani összekötő elektromos vezetékek. elektromos ellenőr ellenőrzi a számlálót elhelyezni a ház előtt, ami nagyon kényelmes. A gép elektromos telepíteni közvetlenül távvezetékek a pole. Ezt a munkát kivételesen profi villanyszerelő a megfelelő hozzáféréssel, és ez felül fizetendő.
Belső kábelezés a házban egy bárban
Belső kábelezés kell tekinteni a teljes hálózatra, azaz a panel. Shield meg csak foglalkozó cég az elektromos szolgáltató otthonában. A pajzs lesz szolgáltatva a külső bemeneti vezetékeket. Megfelelő telepítés a pajzs - a garancia arra, hogy nincsenek elektromos veszteségek és az ezzel összefüggő lehetséges követelések villamosenergia-vállalat, és nem fenyegeti a tűz és más bajok, hogy megfelel minden biztonsági előírásnak. Belső kábelezés végre a panel lehet vagy süllyesztve típusát. Mindegyik kör a saját jellemzői és alkalmazása. Az alábbiakban a jellemzőit az vezetékezés mintákat.
Nyílt kábelezés a házban egy bárban
Mi a nyitott vezetékek, világos már jobb címéből: vezetékek hajtjuk tetején a falak, a ház. Options szigetelés kitett kábelezés különböző lehet, többek között:
- kettős vagy hármas szigetelésű vezetéket egy egyszerű lefektetése;
- huzal szigetelés hullámosított csövek nem éghető anyagból;
- szigetelése vezetékeket a kábel csatornák.
egyszerű fektetést

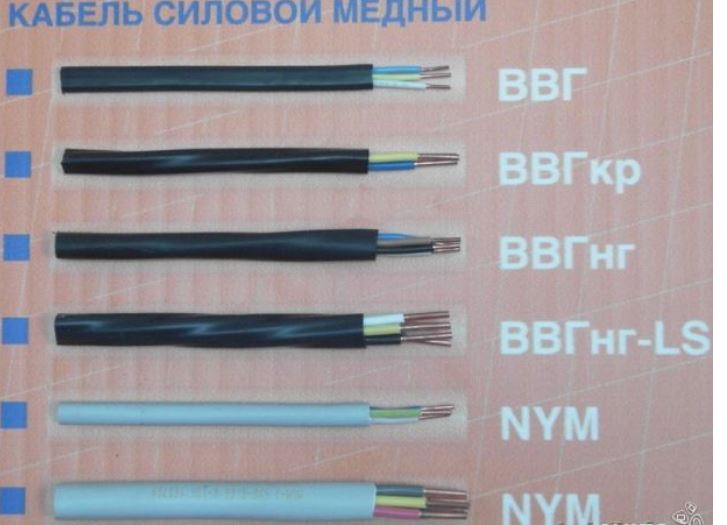

Az egyszerű kábelezés segítségével végezzük egy izolált merev kábel egy kábelen. Általában ez elszigetelt kétszer vagy háromszor. Példaként úgy VVG NYM vagy kábelek, amelyek nem éghető szigetelés. Ez a lehetőség - a legjobb otthoni egy bárban. A szerelés speciális vas zárójelben, hogy rögzítse a vezetékeket közvetlenül a fal tetején. Ha a fal elegendően nagy területen (több mint 7 m2), lehetőség van arra, hogy megteremtse a kábel pár. Ha a szigetelés készül a szokásos módon, szükség van, hogy javítsa meg, egy speciális kábel mellékelt alatt pad nem éghető anyag (szalag fém, azbeszt, stb.) Meg kell jegyezni, hogy a szalag szélességének olyannak kell lennie, hogy ne nyúljanak a kábel mindkét oldalán centiméter. By the way, látható régi faházak, hogy a tojó nyitott a kerámia hengerek, és amelyben feküdt a kábelt. Most ez a módszer a szigetelés megbízhatatlannak tekintjük és tilos működtetni.
Hozzá kell tenni, hogy az egyszerű kábelezés - a leggazdaságosabb módja szóló elektromos kábelek. Néha ezt a módszert választjuk, ha van egy pad több kábel.
Izolálását gégecső
Kitett vezetékek is végrehajtható a hullámos cső. Ezek a csövek jár egyfajta konténer a kábelt. Hullámos cső faszerkezetes elleni védelemként tűz esetén problémák vezetékek, valamint a cső van elhelyezve több vezeték. Hullámosított csövek mellé a falra speciális klipek, és bár ez a verzió még mindig nem olyan esztétikus, mint amilyennek lennie kellene, elvégre ez sokkal jobb. Kazánok és egyéb hozpomescheny ez a módszer nagyon népszerű. A hátránya ennek az opciót, szóló vezetékezés, hogy helyére bármely részét a vezetékeket kellene szétszedni az egész cső és kábel teljesen.
Bekötése kábel csatornák
Dobozok, amelyek úgynevezett kábeltévé, közvetlenül a falra, ami használható önmetsző csavarokkal. Ez a kábel csatorna zárva tetején egy speciális burkolat, amely bepattan a zárba. Fel kell szerelni csatorna belsejében otthon egy bárban - nagyon egyszerű, de szükség van egy bizonyos ismereteket és készségeket. Ezen kívül ajánlott figyelembe venni a teljes rendszert, hogy úgy tűnjön, esztétikus, mint egész, és illeszkednek a belső design.
Előnyök kábelcsatornák, hogy:
- könnyen szétszerelhető bármely részét a hálózat,
- változás helyszínen
- add aljzatok, kapcsolók, stb
Kábel csatornák értékesítik tartozékokkal együtt, amelyet a későbbiekben nizhe.Nuzhno végre minden villanyszerelési munkát az otthon egy bárban csak miután a fa teljesen száraz. Ellenkező esetben szakadék a falak és a kábelcsatornán. Bár ez a lehetőség szóló a kábelezés elég drága, nagyon esztétikus.
Rejtett kábelezés a házban egy bárban
A készülék rejtett vezetékeket úgy végezzük, hogy az összes vezetéket kell határozni a falon belül. mennyezet és a padló, azaz legyen az a szemnek láthatatlan. Ez a lehetőség, a szabályok szerint a tűzvédelmi elfogadhatatlan haza egy bárban, valamint minden fa szerkezet. Azonban a modern technológia, kínál érdekes megoldás erre a problémára.
Feldolgozási módok nyitott vezetékek
A piacon az építőanyagok sok lehetőség van a kábel csatornák, amelyeket fel lehet használni az otthoni egy bárban. Vannak olyanok, amelyek azonosak a természetes minta fafajok, és nem emelkedik ki a fal. Ezen túlmenően, konnektorok és kapcsolók, a sarkokban kábelcsatornák jól teljesítenek alatt a színe a fa. És persze ott vannak a hagyományos fehér, barna kábel csatorna, amely lehet írva a teljes design, gondold át előre.
Egy másik fontos eleme a dekoráció - egy talapzaton a kábelcsatornán. Ez nagyon kényelmes erre lábazat megállapított kábel, és a tetején, a csatorna zárva egy speciális sapka zár. A megjelenés, a lábazat kapunk szinte azonos a normál.
Az épület áruházak egy teljesen új kábel - sodrott rézvezeték PVC-szigetelő, amely kerülnek egy dekoratív fonat selyem impregnált, nem gyúlékony. A falra kábelt, hogy eltérnénk a felülete körülbelül 1 cm, kerámia hordókat, régi. Ez úgy néz ki harmonikusan vezetékeket a házban, díszített retro-stílusú, további burkolat fából készült falak.
A vastagság a vezetékek bekötési
Kiszámítása és szerelése vezetékek
Kiszámításához szükséges hosszúságú vezeték és kábel vastagságát, használja a rendszer a kábelezés. Végezze ilyen számítások meglehetősen egyszerű, ismerve a méretei a falak és más paramétereket a ház. De ami a legfontosabb - a laikus huzal teljes mértékben megfelelnek a meglévő szabályok telephelyén.
Kaland egy épület lehet 220 és 380 voltot. Az egész belső áramkör kell menni elosztjuk nulla védő és nullavezető. Ahhoz, hogy megfelelően számítják a terhelést, az alábbi paraméterekkel:
- 5,5 kW - a házban, ahol nincs elektromos tűzhelyek;
- 8,8 kW - a házban, ahol elektromos kályhák.
Ha a ház van egy nappali területe nagyobb, mint 60 m2, a tervezési terhelést kell növelni 1 százalék alapján minden további m2.
Kiszámításához keresztmetszetű vezetéket kell használni, meg kell tudni, hogy horog elektromos hálózathoz.
A számítási képlet: P = Kc x Rust, ahol Rust - összteljesítménye összes műszerek, és a Kc - a kereslet együtthatója.
A keresztmetszet a kábelköteg közvetlenül függ ez az érték.
A következő lépés, kiszámítása után a huzal átmérője végezzük elektromos kapcsolási rajz valamennyi telephelyén, a ház egy bárban. És persze, jelzi a helyét csatlakozók és kapcsolók. Eredetileg megy a belső kapcsolási rajz, akkor jelezte a helyszínen szerelt konnektorok és kapcsolók. Meg kell jegyezni, hogy a telepítés aljzatok a faház szabályok a következők:
- alapján nem éghető;
- csak külsőleg, a falhoz;
- rögzítőcsavarok a falon.
- Miután az összes elektromos hálózat határozza, meg kell végrehajtani egy sor mérések és számítások, többek között:
- végezzen szemrevételezéssel összes elektromos és villamos hálózatok;
- kiszámítja a földre;
- kiszámítja az ellenállást a szigetelő távtartó;
- kiszámítja az ellenállás áramkör „nulla fázis”;
- végezzen méréseket és a tesztelés megszakítók, amelyeket ellenőrzött a hibaáram (RCD);
- érvényesíteni (progruzki) megszakítók;
- mérje meg az ellenállást alapozó eszközök.
Helyesen végre minden a számítások csak a tapasztalt villanyszerelő, ezért jobb, hogy meghív egy szakember, hogy végre minden elektromos munkát.
