figyelmeztető berendezések és ellenőrzéseket a lift ajtót nyitó

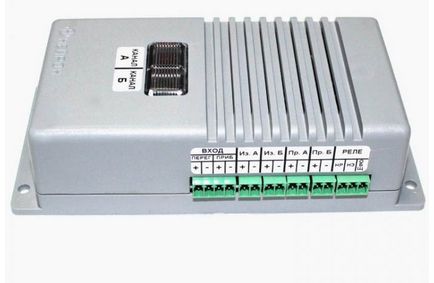

Capel-2LK
egy figyelmeztető eszköz és a vezérlő a lift ajtóban „Capel-2LK” egy módosítása Capel-2L (javított súly és méret), és úgy van kialakítva, hogy:
- , hangjelzés a felvonó érkező megáll,
- , hangjelzés a torlódás a felvonófülke,
- megakadályozzák a záró a felvonó ajtók, ha az ajtóban nem szabad.
A használt berendezés felvonó UL soros áramkör vezérlő UKL, UEL, Shulku, Shulman (a készülék használata más felvonó vezérlő áramkör egy külön megfelelő), és két infravörös jeladó és IR vevő.
Capel-2LK __Rukovodstvo beépítése és működése - letöltés
letöltés

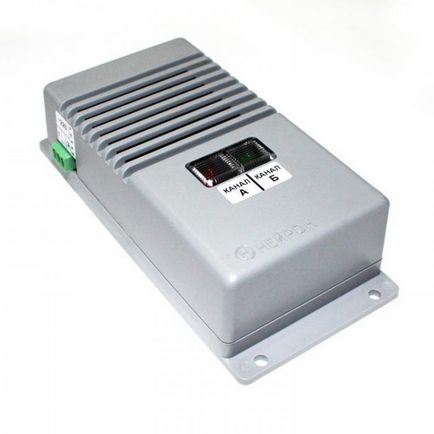

Capel-2LM
Pager és monitoring ajtóban lift „Capel-2LM” olyan módosítását Capel-2L teljesítmény nélkül a ház beépítésre mandative modul és az a célja:
- , hangjelzés a felvonó érkező megáll,
- , hangjelzés a torlódás a felvonófülke,
- megakadályozzák a záró a felvonó ajtók, ha az ajtóban nem szabad.
A használt berendezés felvonó UL soros áramkör vezérlő UKL, UEL, Shulku, Shulman (a készülék használata más felvonó vezérlő áramkör egy külön megfelelő), és két infravörös jeladó és IR vevő. Figyelem! Ezzel szemben a Capel-2A rendelkezik tápfeszültség 24 V.
Capel-2LM __Rukovodstvo beépítése és működése - letöltés
letöltés
Tárgyalási kapcsolat felvonó rendszer.

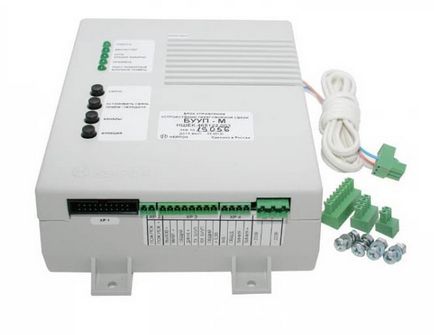

BUUP M - a vezérlőegység tárgyalási kommunikációs eszközök
Ez biztosítja a SPSL M funkciói a következők:
- Javítás alku kapcsolat lift;
- Közleménye a helyiség lift karbantartó személyzet;
- Intercommunication felvonó tűzoltók számára.
Telepítve a gépház, vagy annak hiányában, közel a telepítés helyén a felvonó vezérlő eszköz.
BUUP M - címke - letöltés
letöltés

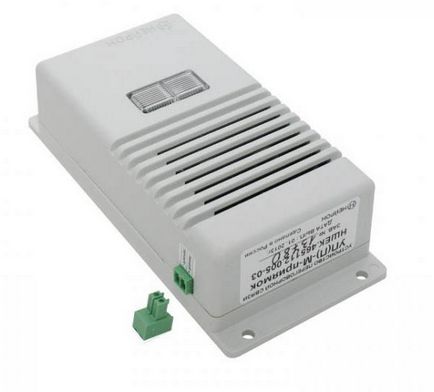

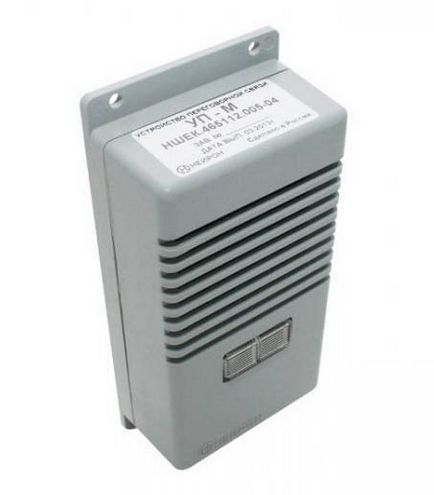

CPC-M-istálló eszköz kaputelefon
UP-M ház nélkül szerelhető mandative modulban.
Célja, hogy a következő feladatokat:
1. beengedő felvonófülke:
- A szoba a személyzet számára;
- gépházas;
- A földszinten a leszállás miatt tűz üzemmódba.
2. Kapcsolódás a kihangosító (ASG) utáni ellenőrzés.
3. Csatlakozó vészvilágítás eszköz "ALM-2".
Állítsa utáni emelő megrendeléseket.
Az eszköz törzse

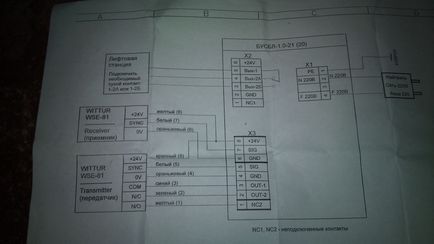

BUSBL a WITTUR - letöltés
letöltés
Fotocella FB-012 és az FB-014
Fénysorompó nyomon veszélyes területek körül mozgó alkatrészek olyan berendezések, beleértve az irányítást a liftajtó nyílást. A fénysorompó érzékeli előfordulása külföldi átlátszatlan tárgyak a megfigyelt terület (az ajtóban a lift), és létrehoz egy jelet a berendezés irányítási rendszer (a lift állomás), amelyhez a vezérlő rendszer (lift station) termel blokkolását mozgó alkatrész vagy letiltja a művelet, hogy kiküszöbölje a munkaterületen.
FB-014.1 (FB-014 címkét, és külön címkén a „módosítás”) - a legújabb hardver verzió fénysorompó vezérlő beépített terhelés, működik az összes vevők (a piros és zöld LED információk), beleértve a vevők az FB-012, FB 012,1 és teljes kibocsátók.
A sugárzók kompatibilisek az összes vezérlő. Vevő piros LED információkat kompatibilis az összes vezérlőt, és a vevőt a zöld LED információkat (haladóbb változata több lehetőséget biztosít a vezérlő) csak dolgozni FB-014.1 vezérlő (vagy magasabb: 014,2.). Ha szükséges, lehet dolgozni a vevő zöld LED információt az összes többi változat vezérlők. Ehhez, a vevő a csatlakozó terminálok között 7 (COM) és 8. (SI), egy ellenállás 3-6 com.
Figyelem! Ha csatlakozik a fénysorompó a felvonó állomás jel érkezési értesítés / tűzveszély akkor minden alkalommal, amikor a riasztó megszólal tűzveszélyt, szükséges, hogy megfelelően állítsa be a paramétereket az állomás tűzjelző polaritásra!
Az állomás Shulman polaritású tűzérzékelő kapcsolatot paraméter megfelel R49 (NC (= 0) vagy NO (= 1).
FB-012- eszköz letöltése
letöltés
FB-014- eszköz letöltése
letöltés
